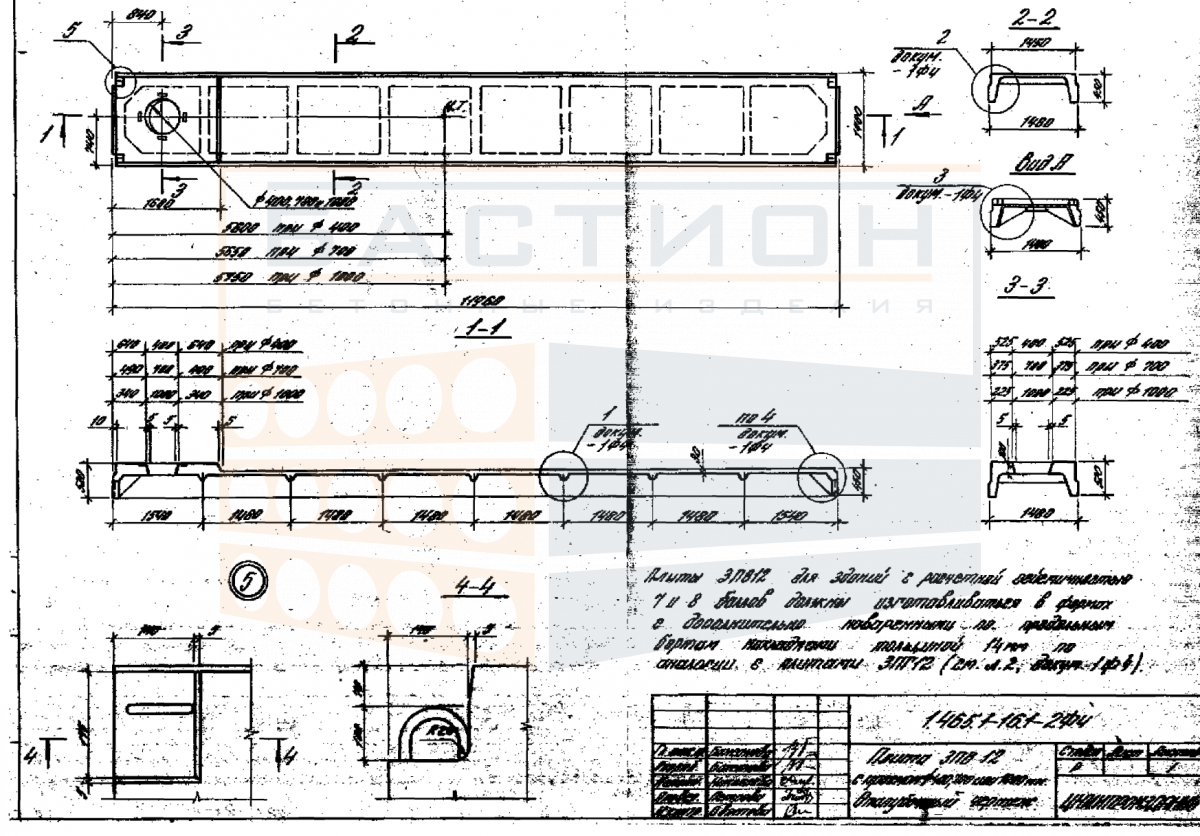

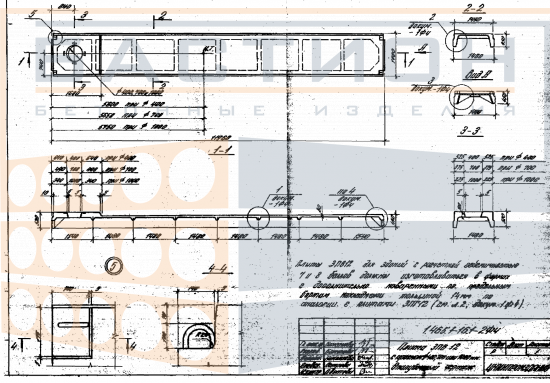

Плита ребристая 3 ПВ 12 с проемом 400 / 700 / 1000 мм, серия 1.465.1-16, выпуск 1

Плита ребристая 3 ПВ 12 с проемом — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий и перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.465.1-16, выпуск 1, и предназначено для восприятия распределенных нагрузок от вышележащих конструкций, оборудования, снега и ветра с последующей передачей усилий на несущие балки, ригели или стены. Наличие проема размером 400 / 700 / 1000 мм позволяет пропускать инженерные коммуникации, световые фонари или вентиляционные шахты, не нарушая целостности перекрытия.

Длина изделия составляет 11960 мм, ширина 1480 мм, высота 450 мм, что определяет его применение в пролетах с шагом несущих опор до 12 м. Масса плиты варьируется от 4100 до 5400 кг, что влияет на выбор грузоподъемности монтажного оборудования. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и несущую способность при относительно небольшом собственном весе. Отсутствие точного указания класса бетона и арматуры предполагает уточнение параметров по проектной документации серии.

Область применения и технические особенности

Монтаж плиты выполняется на металлические или железобетонные конструкции с обеспечением проектной глубины опирания. Сопряжение с опорами требует выверки по отметкам и осям, исключая перекосы и неравномерное распределение нагрузок. Отверстие должно оставаться свободным от закладных деталей, если иное не предусмотрено проектом.

• Работает в статической схеме как свободно опертая или многопролетная балка в зависимости от схемы раскладки.
• Требует строго горизонтальной установки опорных площадок; отклонения от плоскости не должны превышать допусков, установленных проектом.
• Боковые грани ребер должны воспринимать нагрузку от смежных плит через швы, заполняемые бетоном или раствором.
• Запрещается опирание на слабые или неподготовленные поверхности, а также смещение относительно проектных осей.
• Торцевые зоны плиты наиболее чувствительны к сколам при строповке; монтажные петли используются строго по назначению.
• При наличии отверстий в проеме следует устанавливать металлические обрамления, предотвращающие концентрацию напряжений в бетоне.

Серия 1.465.1-16 регламентирует типовые схемы раскладки и узлы сопряжения для промышленных зданий, поэтому при проектировании необходимо руководствоваться альбомами рабочих чертежей серии.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала устанавливаются в местах, соответствующих положению опорных ребер, строго по одной вертикали. Штабелирование допускается при условии контроля деформаций нижних рядов; высота штабеля назначается по прочности прокладок и устойчивости пачки.

При перевозке плиты фиксируются от продольного и поперечного смещения упорами или стяжными ремнями. Запрещается транспортировка навалом, с опиранием на ребра или углы. Погрузка и выгрузка выполняются за монтажные петли, исключая удары и рывки. Изделие должно быть осмотрено на предмет трещин и сколов перед отправкой.
