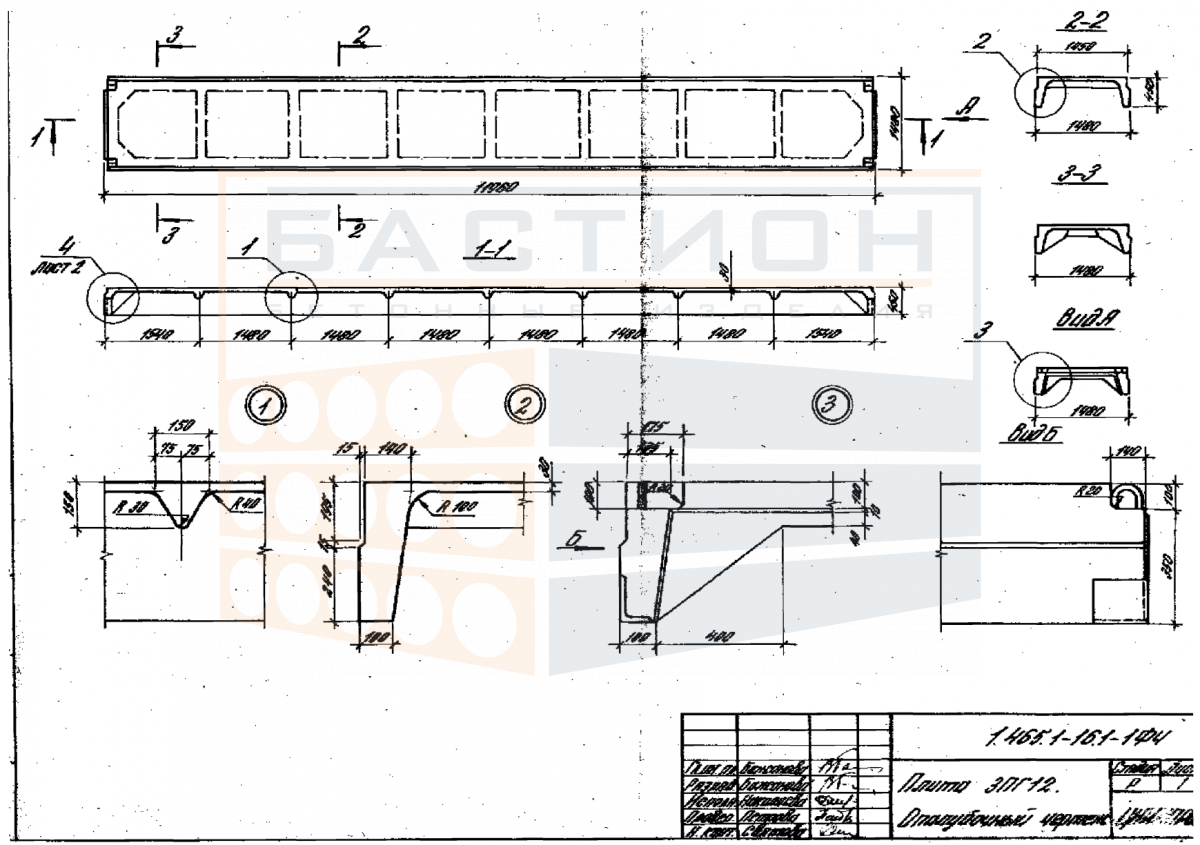

Плита ребристая 3 ПГ 12, серия 1.465.1-16, выпуск 1

Плита ребристая 3 ПГ 12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в промышленных и гражданских объектах. Изделие относится к серии 1.465.1-16, выпуск 1, и включает продольные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок. Конструкция ребристой плиты позволяет перекрывать пролеты до 12 метров при относительно невысоком собственном весе за счет эффективного сечения.

Элемент рассчитан на работу в пролете между несущими опорами — колоннами, балками или ригелями. Передает нагрузки от вышележащих конструкций, оборудования и людей на опорные узлы. Недостаточная глубина опирания или неправильная ориентация ребер приводит к перераспределению усилий и снижению несущей способности. При монтаже необходимо контролировать положение плиты по осям и отметкам, а также обеспечить равномерное опирание по всей длине опорной зоны.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности с соблюдением проектной глубины опирания. Опирание производится по коротким сторонам — на продольные стены или ригели. Ребра должны располагаться строго в пролете, без смещения. Для компенсации допусков допускается подливка цементным раствором под опорные площадки.

• Плита применяется в качестве несущего элемента перекрытий и покрытий с пролетами до 12 м, характерными для промышленных зданий серии 1.465.1-16. Типоразмер 3 ПГ 12 обеспечивает надежную работу в составе сборной железобетонной конструкции.
• Опирание выполняется на железобетонные или металлические конструкции по проектной схеме с обязательным контролем отметок и осей. Разница отметок опорных поверхностей не должна превышать установленных проектом допусков.
• Ребра воспринимают изгибающие моменты, а полка плиты обеспечивает распределение нагрузок в поперечном направлении. Работа продольных ребер аналогична балкам, работающим на изгиб.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке – они являются опорными и воспринимают часть усилий от смежных элементов. Повреждение торцов снижает несущую способность и требует ремонта.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проектному решению с обеспечением монолитности. Замоноличивание швов обеспечивает совместную работу плит и жесткость диска перекрытия.
• Монтажные петли используются для подъема и установки; после монтажа они отгибаются или срезаются, не выступая за плоскость плиты. Петли должны быть целыми и очищенными от бетона перед строповкой.

Соблюдение проектной схемы опирания и правильная установка плиты обеспечивают равномерное распределение нагрузок и долговечность перекрытия. Все монтажные операции выполняются в соответствии с проектом производства работ.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Под опорные зоны устанавливаются деревянные прокладки, расположенные строго по вертикали в каждом ряду. Высота штабеля определяется проектом складирования и условиями сохранности изделий.

Транспортировка осуществляется в положении, соответствующем рабочему, с фиксацией от смещения. Запрещается перевозка навалом и с опиранием на слабые кромки. Погрузка и выгрузка производятся с использованием монтажных петель, исключающих ударные нагрузки. Крепление плит в кузове должно исключать перемещение и взаимные соударения.
