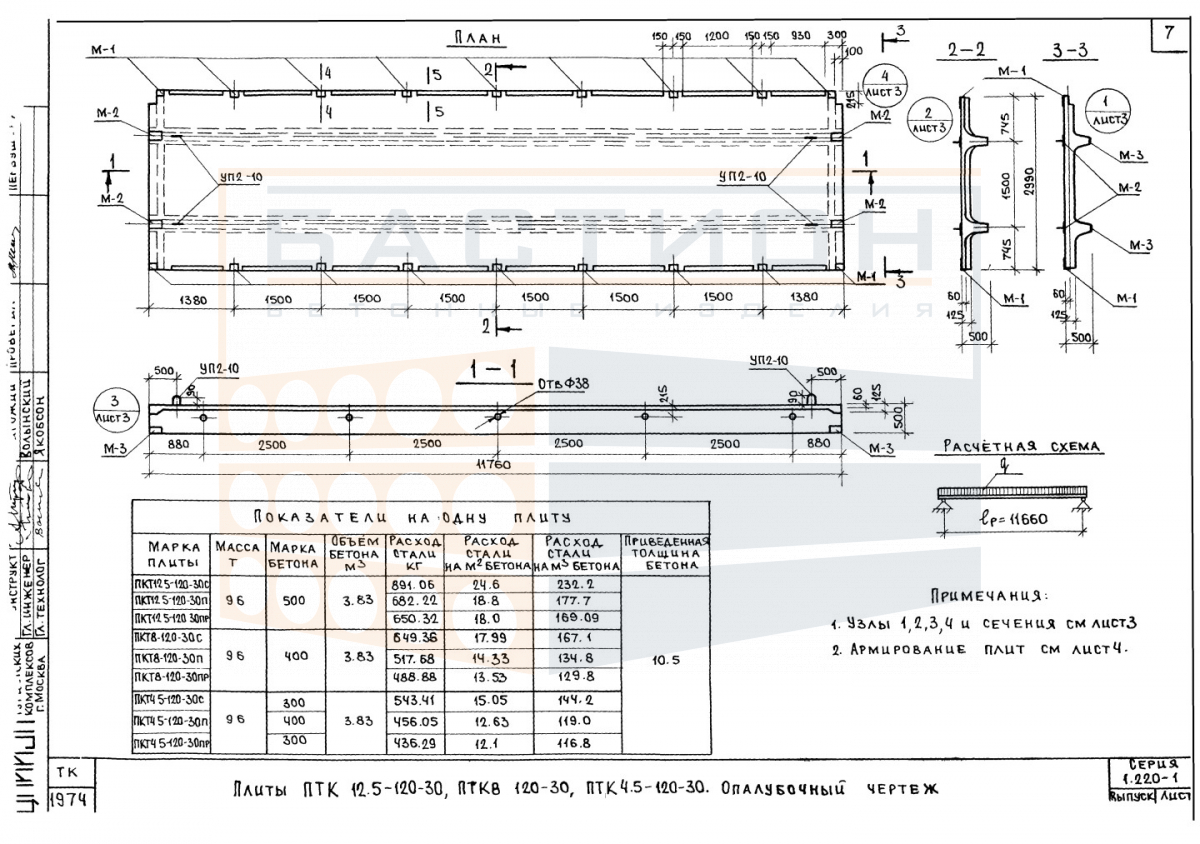

Плита покрытия ребристая ПКТ 8-120-30 С (П, ПР) серия 1.220-1, выпуск 3

Плита покрытия ребристая ПКТ 8-120-30 С (П, ПР) серия 1.220-1, выпуск 3 — это железобетонный сборный элемент горизонтальной несущей конструкции покрытия, применяемый в промышленных зданиях. Изделие относится к серии 1.220-1, разработанной для ребристых плит перекрытий и покрытий, и предназначено для восприятия эксплуатационных нагрузок и передачи их на несущие балки, фермы или ригели.

Плиты данного типоразмера укладываются в пролетах между основными несущими элементами каркаса. Наличие ребер жесткости обеспечивает распределение изгибающих усилий по длине изделия и устойчивость формы при действии временных и постоянных нагрузок. Выбор конкретного типоразмера выполняется по проекту с учетом шага колонн, величины пролета и требуемой несущей способности.

Область применения и технические особенности

Монтаж плит осуществляется на опорные конструкции в соответствии с проектной документацией. Опирание производится по коротким сторонам на балки, ригели или стены. Глубина опирания и способ фиксации задаются рабочими чертежами серии. Необходимо обеспечить выверку горизонтальности и совмещение монтажных осей. После установки выполняются анкеровка связей и омоноличивание швов.

• Плита работает в пролете между несущими опорами, передавая нагрузки от кровли, снега, оборудования и людей.
• Ребра жесткости обеспечивают восприятие изгибающих моментов и повышают пространственную устойчивость покрытия.
• Торцевые участки плиты содержат закладные детали для строповки и последующей анкеровки к несущим элементам.
• При монтаже необходимо контролировать опирание по всей ширине опорной зоны, избегая смещений и перекосов.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном по проекту.
• Повреждения ребер, торцов и монтажных петель при погрузке, разгрузке и установке не допускаются.

Соблюдение проектных требований к опиранию и анкеровке гарантирует совместную работу плит в составе диска покрытия и равномерное распределение нагрузок.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки размещаются строго в местах опорных зон, совпадая по вертикали в штабеле. Высота штабеля ограничивается условиями безопасного складирования и свойствами материала прокладок. Кромки и ребра защищаются от сколов, монтажные петли должны быть доступны для строповки.

При транспортировке плиты укладываются на транспортное средство в один или несколько рядов с фиксацией от продольных и поперечных смещений. Не допускается перевозка изделий навалом. Строповка производится за все предусмотренные монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Раскрепление в кузове выполняется инвентарными упорами.
