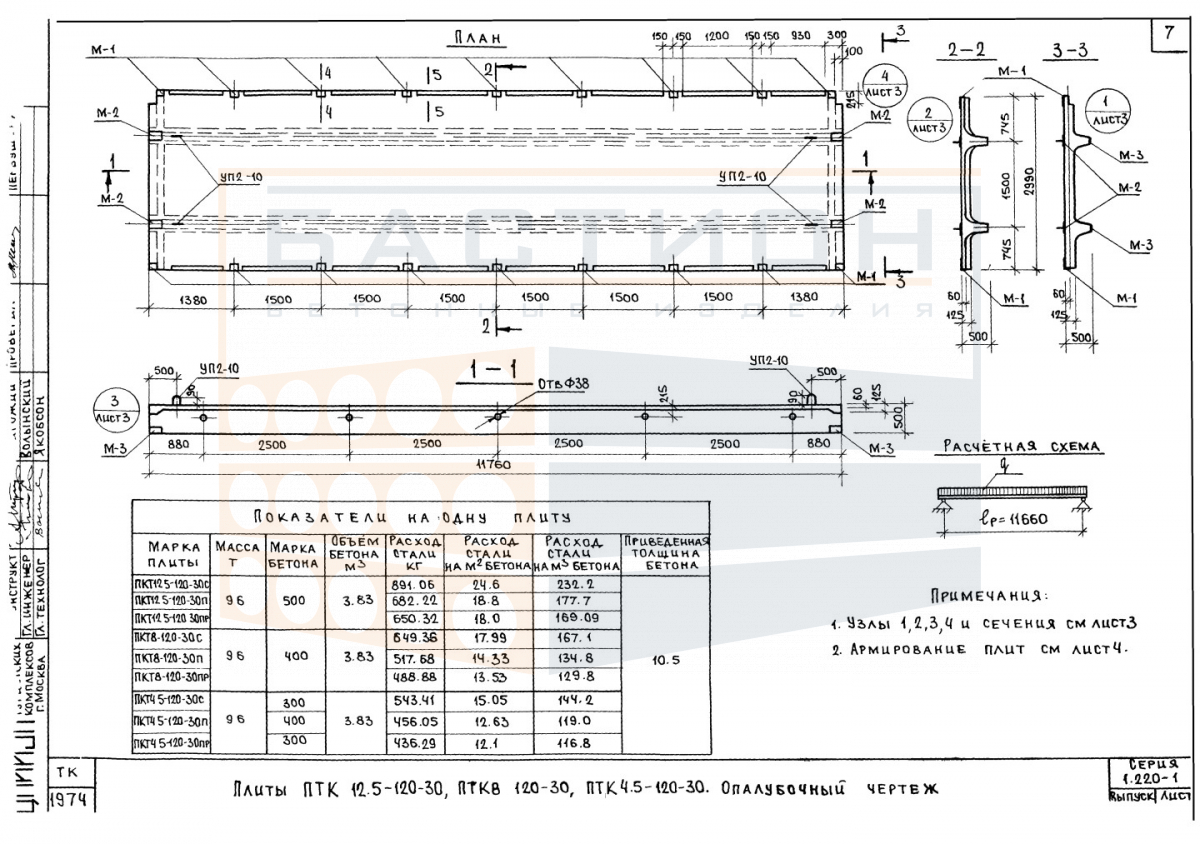

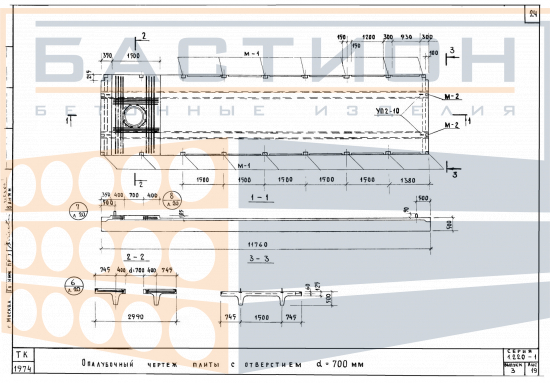

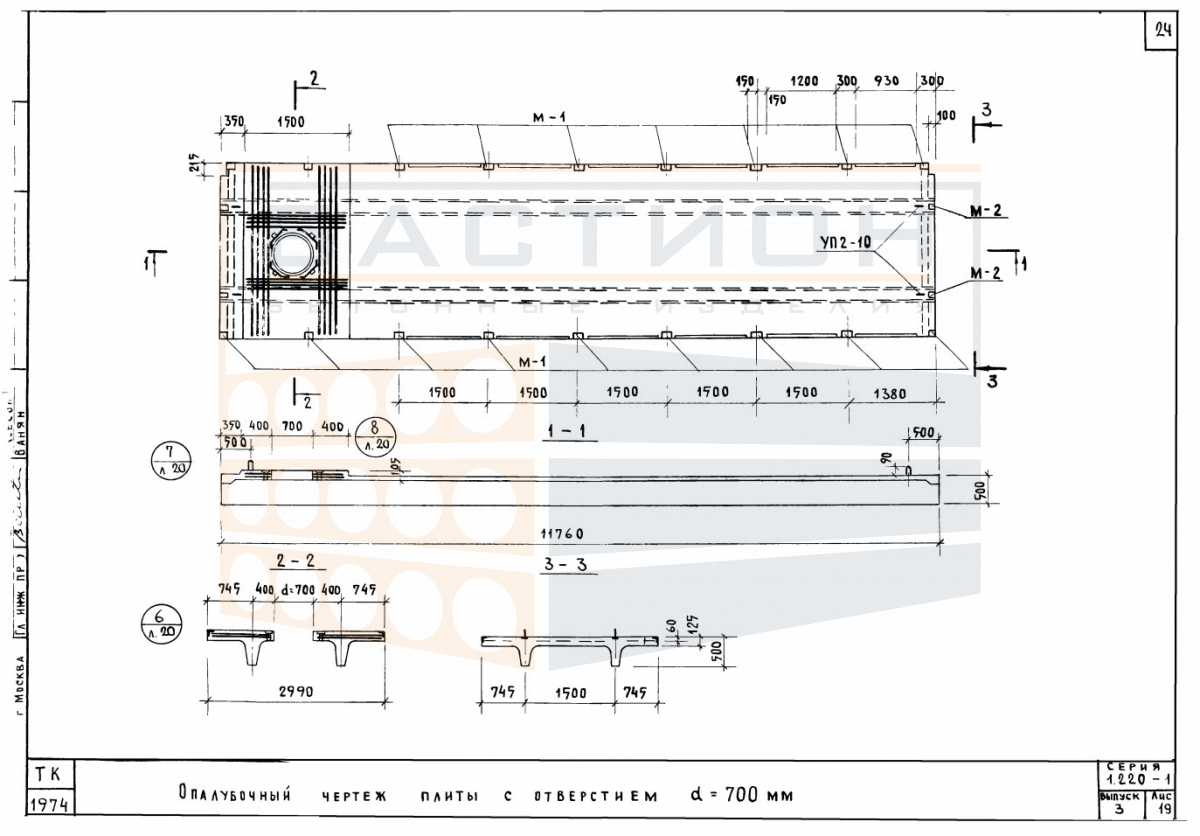

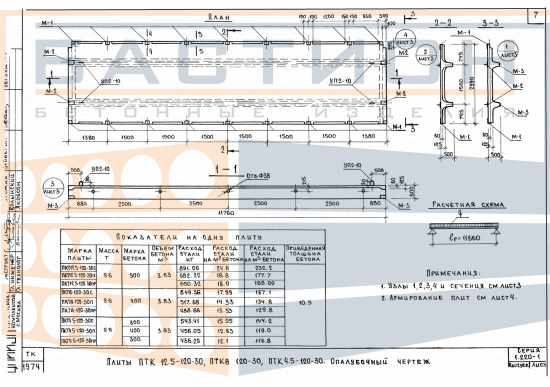

Плита покрытия ребристая ПКТ 4,5-120-30 С (П, ПР) серия 1.220-1, выпуск 3

Плита покрытия ребристая ПКТ 4,5-120-30 С (П, ПР) серии 1.220-1, выпуск 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в каркасных промышленных и общественных сооружениях. Продольные и поперечные ребра жесткости обеспечивают восприятие изгибающих нагрузок от собственной массы, снегового покрова и технологического оборудования. Материал — тяжелый бетон и стальное армирование, что позволяет элементу работать в пролете между опорами без потери устойчивости формы.

Данный типоразмер относится к решениям серии 1.220-1, выпуск 3, которая регламентирует параметры ребристых плит для пролетов до 12 м. Изделие предназначено для эксплуатации в неотапливаемых и отапливаемых зданиях с опиранием на железобетонные или стальные несущие конструкции. Правильное определение схемы опирания и глубины заделки является критическим для распределения нагрузок и исключения перенапряжения в опорных зонах. Ошибки при выборе плиты по несущей способности могут привести к деформациям перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с отметками по проекту. Опирание осуществляется на балки, фермы или ригели с заделкой в опорный бетон. Сопряжение смежных плит производится через заполнение продольных и поперечных швов бетоном с последующим омоноличиванием. Рабочая документация серии содержит указания по анкеровке и фиксации плит в проектном положении.

• Работает в пролете между несущими опорами, передавая нагрузку на балки, фермы или ригели посредством опорных зон.
• Ребра жесткости воспринимают изгибающие моменты, обеспечивая устойчивость элемента при транспортных и эксплуатационных нагрузках.
• Требует проектной глубины опирания; недостаточное опирание приводит к концентрации напряжений в торцевых зонах.
• Торцевые участки и ребра не допускают сколов и повреждений при строповке, разгрузке и монтаже.
• Швы между плитами заполняются бетоном с омоноличиванием по проектному решению; прокладка инженерных сетей в швах не допускается.
• Монтаж выполняется краном с использованием монтажных петель; строповка производится за все петли одновременно для равномерного нагружения.

Соблюдение проектных требований к опиранию и монтажу исключает перераспределение усилий, не предусмотренное расчетной схемой. При нарушении технологии возможны трещинообразование в ребрах и снижение несущей способности.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются строго в опорных зонах по линии передаточных стержней. Прокладки соседних рядов в штабеле располагаются по одной вертикальной оси во избежание изгиба нижних элементов. Высота штабеля ограничивается проектом складирования с учетом массы изделий и прочности упаковочного материала.

Транспортирование выполняется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещена. Погрузка и выгрузка производятся краном с траверсой, исключающей рывки и удары. Монтажные петли используются для строповки; повреждение петель недопустимо.
