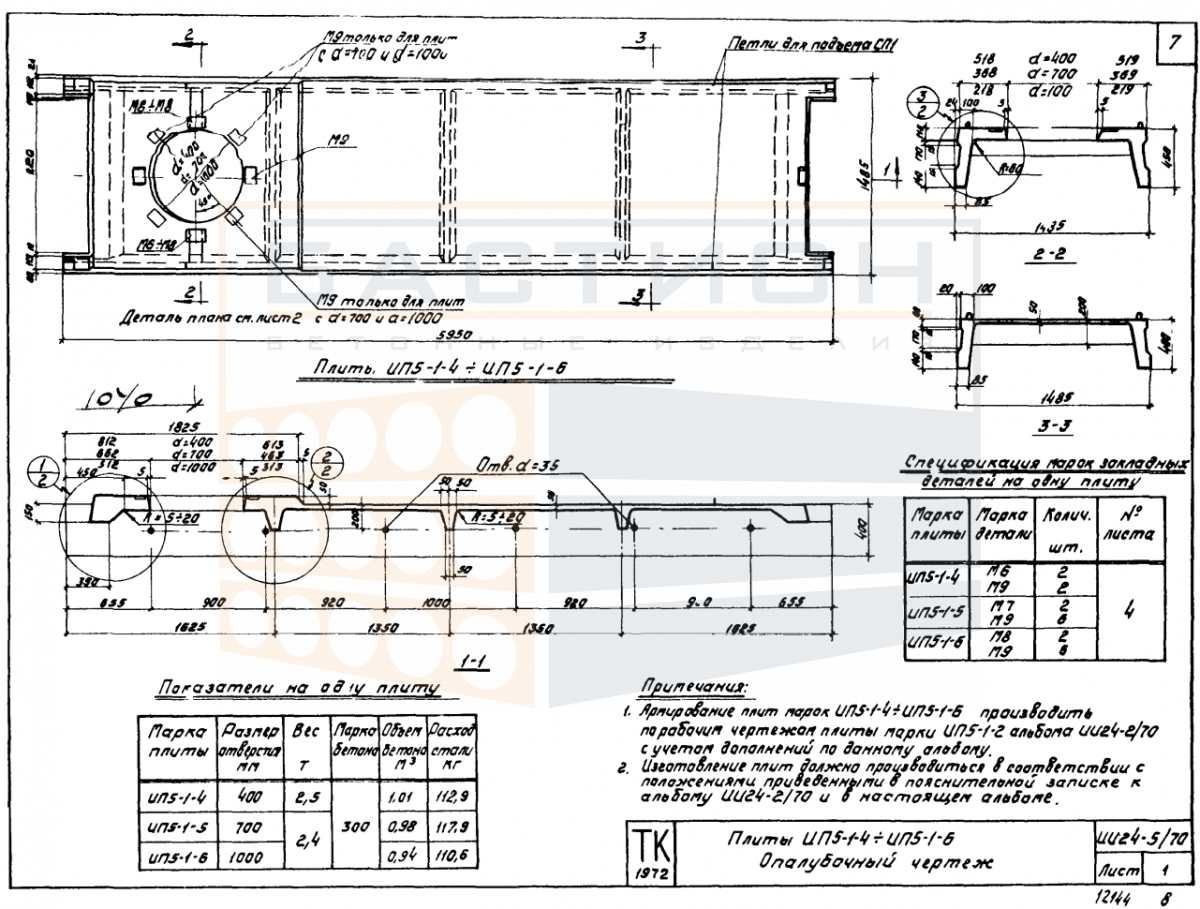

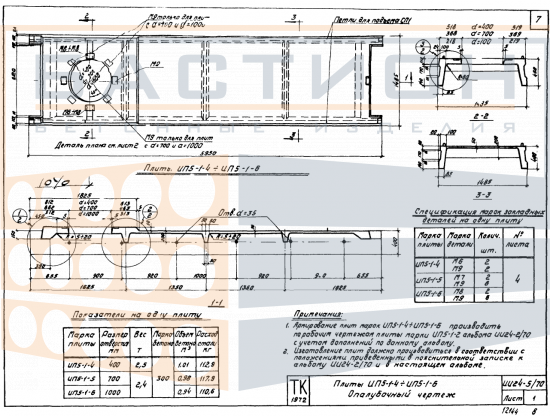

Плита ребристая ИП 5 - 1 - 6, серия ИИ24-5.70

Плита ребристая ИП 5 - 1 - 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ24-5.70 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и последующей передачи усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при изгибе за счет продольных ребер, работающих в пролете между опорами.

Применение данной плиты предполагает опирание на поперечные несущие элементы здания — ригели или стены, при этом глубина опирания должна соответствовать проектным значениям. Характер работы ребер определяет необходимость строго горизонтальной установки и исключения точечных нагрузок в межреберном пространстве. Типовой монтажный узел включает анкеровку плиты к опорной конструкции и последующее омоноличивание швов для обеспечения совместной работы перекрытия. Ошибки в ориентации ребер или недостаточное опирание могут привести к деформациям и снижению несущей способности.

Область применения и технические особенности

Плиты ребристые ИП данной серии монтируются в составе сборных железобетонных каркасов с применением ригелей и колонн. Укладка выполняется на выровненную поверхность опорных элементов с фиксацией проектного положения. Сопряжение плит между собой осуществляется по продольным швам, которые после монтажа заполняются мелкозернистым бетоном. Продольные ребра плиты ориентируются в направлении пролета, что обеспечивает восприятие изгибающих моментов.

• Воспринимает и передает вертикальные нагрузки от вышележащих конструкций и эксплуатационных воздействий на несущие элементы здания.
• Ребра плиты работают как изгибаемые элементы, обеспечивая жесткость пролетного строения без дополнительных промежуточных опор.
• Опирание производится на оголовки ригелей или стены по схеме, заданной рабочими чертежами серии.
• Торцевые зоны плиты оснащены монтажными петлями для строповки, однако повреждение бетона в опорных участках не допускается.
• Зазоры между смежными плитами перекрытия заполняются бетоном класса по проекту с последующим уплотнением.
• Анкерные выпуски арматуры обеспечивают связь плиты с ригелем или стеной после замоноличивания стыка.
• Монтаж выполняется с использованием крана, грузоподъемность которого соответствует массе изделия (2400 кг), с обязательной выверкой положения по осям.

Проектное положение плиты фиксируется при помощи временных подкосов до момента набора прочности омоноличенными соединениями. После затвердевания стыков перекрытие приобретает пространственную жесткость и может воспринимать полные расчетные нагрузки.

Правила хранения и транспортировки изделия

Хранение плит ребристых осуществляется в штабелях на ровной твердой площадке, исключающей неравномерную осадку основания. Изделия укладываются в горизонтальном положении с опиранием на инвентарные прокладки, расположенные в местах монтажных петель или проектных опорных зон. Прокладки соседних ярусов располагаются строго по одной вертикальной линии, чтобы избежать изгиба плит от собственного веса. Выступы ребер и торцы должны быть защищены от повреждений.

При транспортировке плиты ребристые перевозятся в автомашинах в горизонтальном положении, с фиксацией от смещения при помощи деревянных клиньев или других приспособлений. Перевозка навалом не допускается. Строповка осуществляется за монтажные петли с применением траверс, обеспечивающих равномерное натяжение ветвей. Погрузка и выгрузка производятся плавно, без рывков и ударов, с исключением опирания на ребра и слабые кромки.
