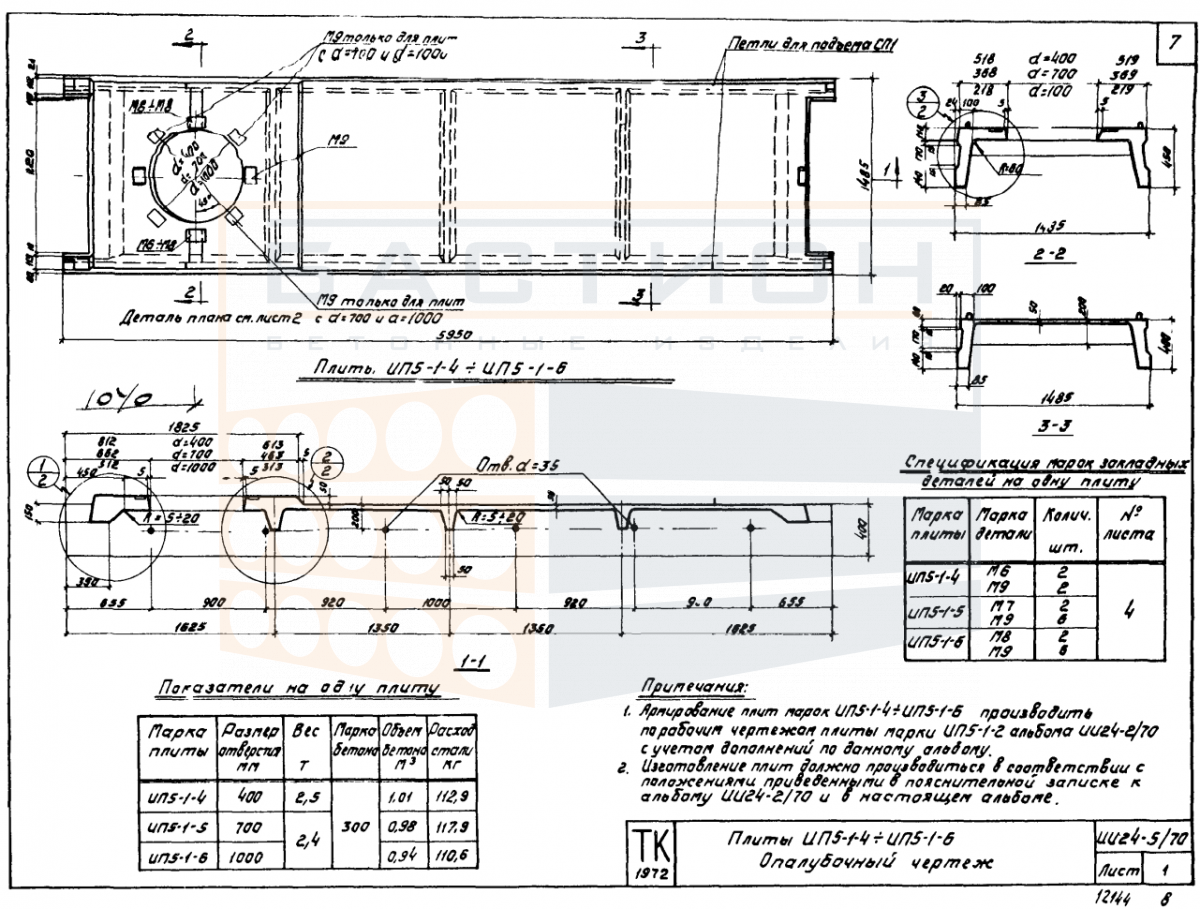

Плита ребристая ИП 5 - 1 - 5, серия ИИ24-5.70

Плита ребристая ИП 5-1-5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий. Изделие относится к серии ИИ24-5.70 и предназначено для восприятия вертикальных нагрузок от пола, перегородок и оборудования с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость и несущую способность при относительно небольшом расходе бетона.

Плиты перекрытия данного типоразмера используются в производственных, складских и общественных зданиях с шагом колонн или стен, соответствующим длине элемента. Несущие ребра ориентированы вдоль пролета и воспринимают изгибающие нагрузки. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности конструкции. Поэтому важна точная установка по проектным отметкам и осям.

Область применения и технические особенности

Монтаж плит осуществляется на заранее подготовленные опорные поверхности — стены, ригели или стальные балки. Положение плиты в плане фиксируется по разбивочным осям. Стыки между плитами заполняются бетоном по проектному решению для обеспечения жесткости диска перекрытия. Анкеровка плит в конструкции выполняется по рабочей документации серии ИИ24-5.70.

• Работает в пролете между несущими опорами с опиранием по коротким сторонам.
• Передает нагрузку на стены, балки или ригели через опорные зоны, усиленные поперечными ребрами.
• Требует проектной глубины опирания; минимальное значение задается рабочей документацией.
• Торцевые зоны не должны повреждаться при строповке и разгрузке — повреждение снижает прочность на сжатие.
• Швы между плитами заполняются по проекту: омоноличивание обеспечивает совместную работу элементов.
• Монтажное положение проверяется по отметкам и осям; перекос плиты недопустим.
• Пустоты и пазы допускается использовать только для прокладки коммуникаций, предусмотренных проектом.

Применение плит ребристых ИП 5-1-5 в составе перекрытий требует соблюдения проектных условий опирания и анкеровки. Отклонение от схемы монтажа приводит к перераспределению усилий и возможному разрушению элемента.

Правила хранения и транспортировки изделия

Складирование плит выполняется на ровном твердом основании в горизонтальном положении. Под опорные зоны — торцы и места подъема — укладываются деревянные прокладки. Прокладки вышележащих рядов должны располагаться строго над прокладками нижних рядов, чтобы избежать изгиба от собственного веса. Ребра и монтажные петли защищаются от механических повреждений.

Транспортировка плит производится в горизонтальном положении с фиксацией от смещения в кузове. Перевозка навалом не допускается. Строповка выполняется за монтажные петли с исключением ударов и перекоса. Погрузка и разгрузка осуществляются краном с применением траверс, исключающих повреждение торцов и ребер.
