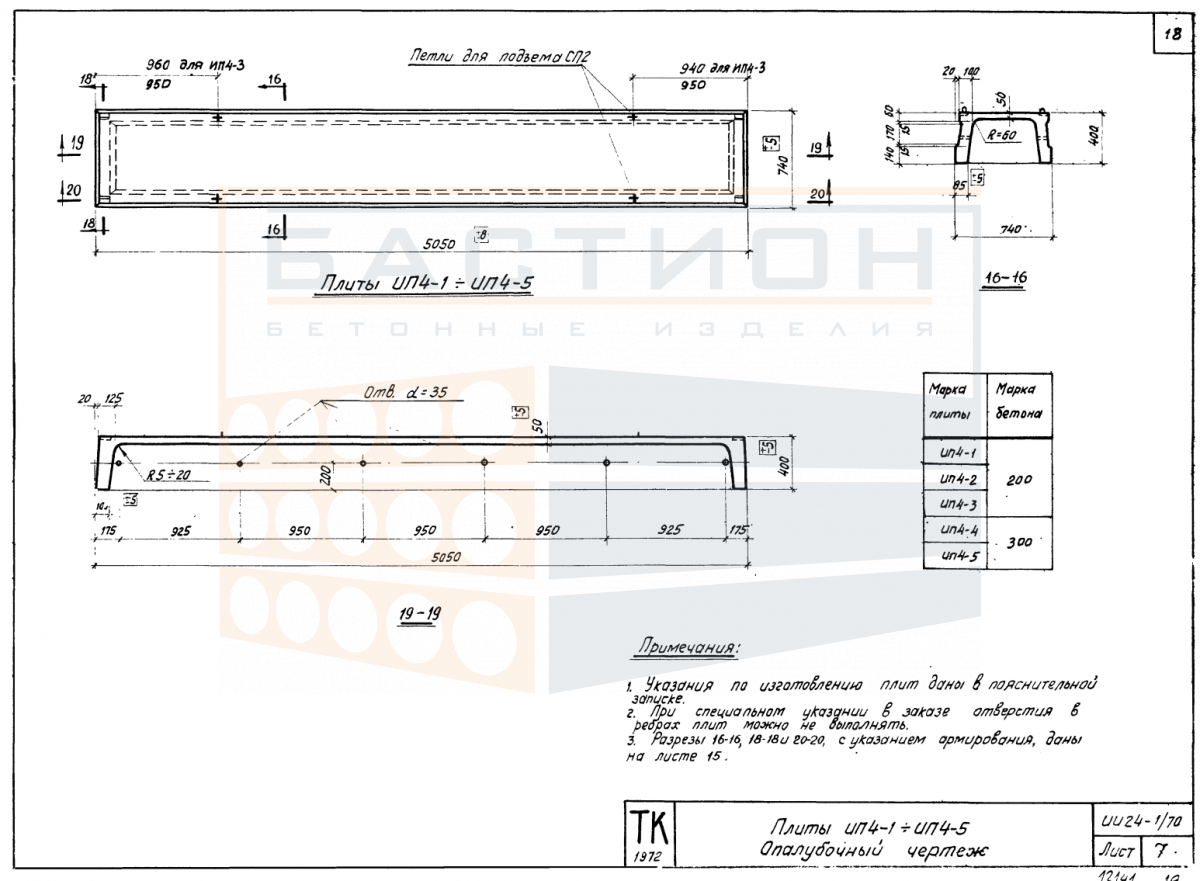

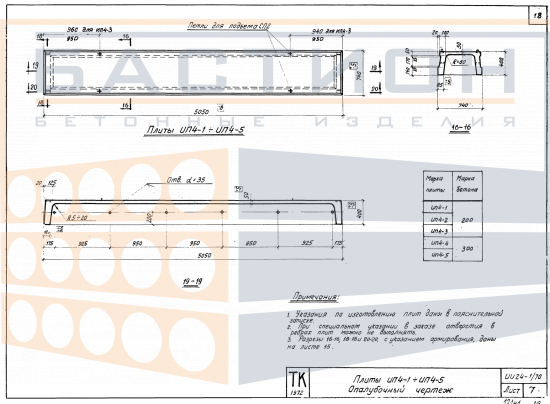

Плита ребристая ИП 4 - 1/2/3/4/5, серия ИИ24-1.70

Плита ребристая ИП 4 серии ИИ24-1.70 — это железобетонный элемент горизонтальной несущей системы, применяемый для формирования междуэтажных, чердачных перекрытий и покрытий зданий. Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие изгибающих нагрузок, возникающих при эксплуатации, и передачу усилий на опорные элементы — стены, ригели или балки.

Изделие рассчитано на работу в пролете под равномерно распределенными и сосредоточенными нагрузками от собственного веса, перегородок, оборудования и людей. Несоблюдение проектной глубины опирания или нарушение ориентации ребер относительно опорных узлов может привести к перераспределению напряжений и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется в строгом соответствии с проектными отметками и схемой опирания. Опирание осуществляется на несущие стены или балки по всей ширине опорной зоны, указанной в рабочей документации. Для обеспечения устойчивости и исключения перекосов перед установкой проверяется горизонтальность опорных площадок.

• Продольные ребра плиты работают как балки, воспринимающие изгибающий момент, что позволяет перекрывать пролеты без дополнительных промежуточных опор.
• Глубина опирания плиты на стены или ригели задается проектом и должна быть не менее минимально допустимой, указанной в серии, для исключения концентрации напряжений на кромках.
• Омоноличивание стыков между плитами и анкеровка выпусков арматуры в швах обеспечивает пространственную жесткость перекрытия и предотвращает взаимное смещение элементов.
• Перед установкой проверяется целостность бетона в торцевых зонах и отсутствие сколов, так как поврежденные торцы снижают прочность опорной зоны.
• Монтаж плиты выполняется с использованием траверсы и четырех стропов, зацепляемых за монтажные петли, для равномерного распределения усилий подъема.
• Запрещается укладка плит на неподготовленное основание с неровностями, а также подклинивание кромок для выравнивания — допускается выверка только за счет регулировки опорных площадок.
• Транспортное положение на приобъектном складе должно соответствовать проектному — горизонтально, с опиранием в зонах, предусмотренных для строповки, для предотвращения деформаций ребер.

Соблюдение перечисленных требований при монтаже и приемке работ гарантирует проектную работу плиты в составе перекрытия или покрытия. Отклонения в положении ребер и опорных зон должны быть устранены до замоноличивания стыков.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, очищенном от мусора и наледи. В опорных зонах под ребра устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Высота штабеля определяется по схеме складирования с учетом массы и геометрии изделий.

При транспортировке плиты укладываются в кузове на подкладки в местах опирания, предусмотренных проектом, и фиксируются от продольного и поперечного смещения. Перевозка навалом не допускается. Строповка производится только за монтажные петли, устойчивость при разгрузке контролируется до расцепления строп.
