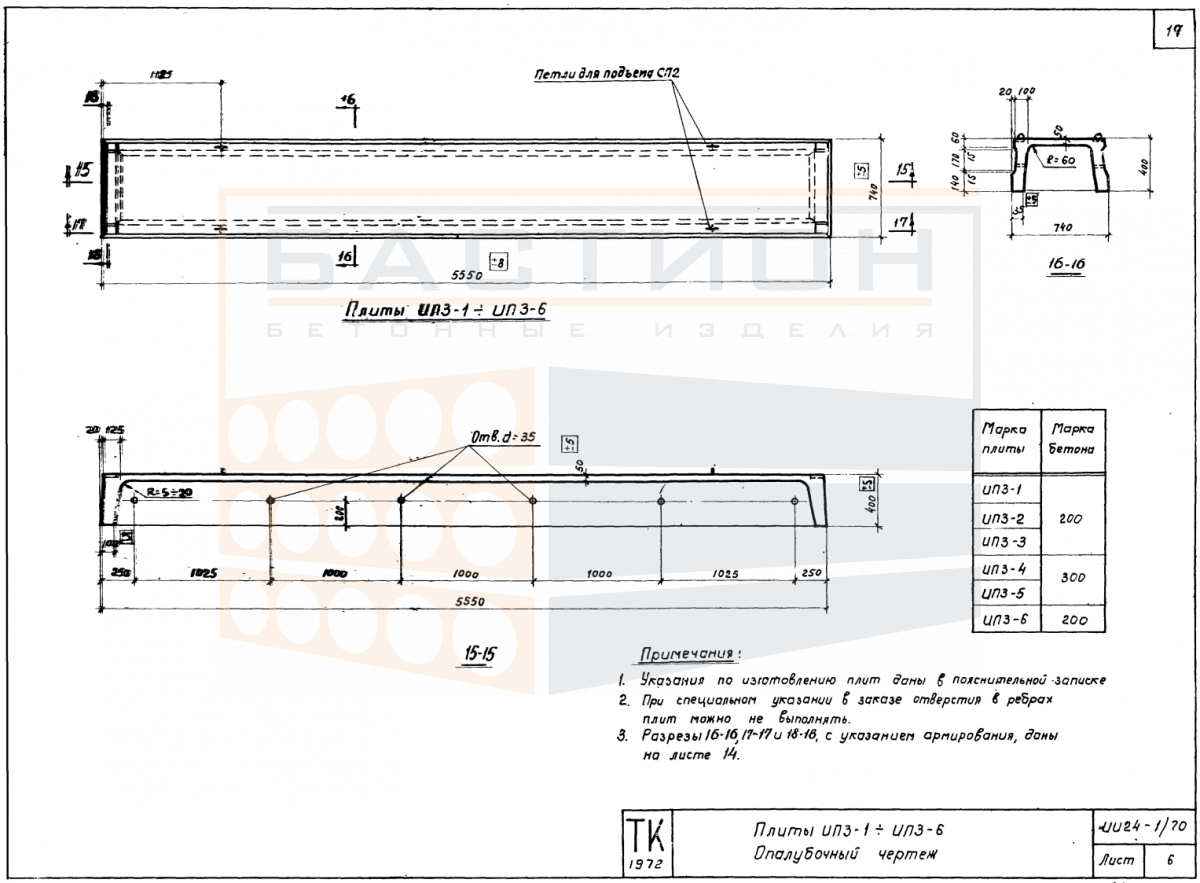

Плита ребристая ИП 3 - 1/2/3/4/5/6, серия ИИ24-1.70

Плита ребристая ИП 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии ИИ24-1.70 и предназначено для восприятия нагрузок от собственного веса, пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Конструкция плиты предусматривает продольные ребра жесткости, которые обеспечивают повышенную несущую способность при сравнительно небольшом расходе материала. Изделие применяется в зданиях различного назначения, где требуются перекрытия с большими пролетами и высокими эксплуатационными нагрузками. Ошибки при подборе опирания или монтаже приводят к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности в строгом соответствии с проектом. Опирание производится по коротким сторонам на стены, балки или ригели с обеспечением проектной глубины заделки. Ребра плиты должны быть направлены вниз — такое положение соответствует расчетной схеме работы элемента на изгиб.

• Работает в пролете между несущими опорами, передавая нагрузку на вертикальные конструкции.
• Ребра жесткости воспринимают изгибающие моменты и увеличивают жесткость перекрытия без существенного увеличения массы.
• Требует проектной глубины опирания — недостаточная глубина ведет к концентрации напряжений и разрушению опорных зон.
• Швы между смежными плитами омоноличиваются по проекту для обеспечения совместной работы на сдвиг и герметизации.
• При строповке и разгрузке запрещено повреждать торцевые участки, так как они участвуют в передаче нагрузки.
• Монтажное положение проверяется по осевым отметкам; не допускается перекос или смещение относительно проектного положения.
• Параметры опирания, анкеровки и омоноличивания уточняются по рабочей документации серии ИИ24-1.70.

Соблюдение указанных требований обеспечивает равномерное распределение нагрузок и длительную эксплуатацию перекрытия без образования трещин и деформаций.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам (по коротким сторонам), с расположением по вертикали. Высота штабеля определяется массой изделий и условиями погрузки; не допускается опирание на ребра или слабые кромки. Защите подлежат монтажные петли и торцы: они не должны иметь повреждений и сколов бетона.

Погрузка и транспортировка осуществляются в горизонтальном положении с фиксацией от смещения в кузове. Запрещается перевозка навалом или с опиранием на ребра. В процессе перевозки исключаются ударные нагрузки и перекосы. Выгрузка производится с использованием стропов за монтажные петли — кантование и сбрасывание не допускаются.
