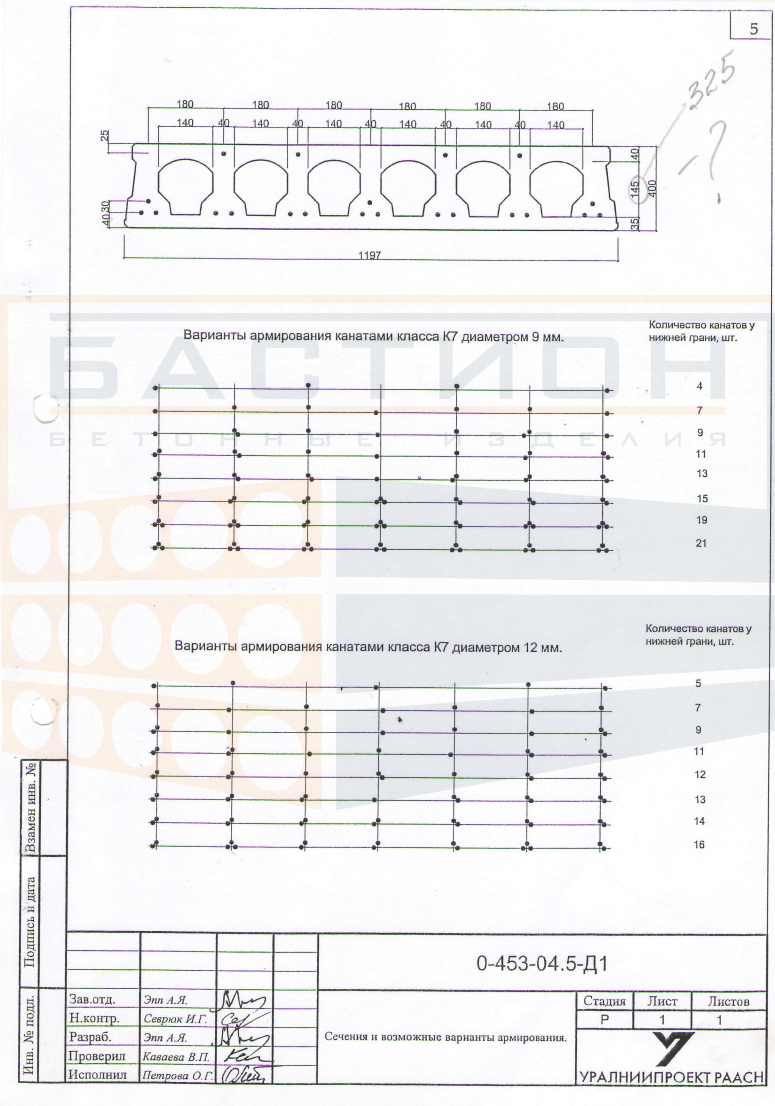

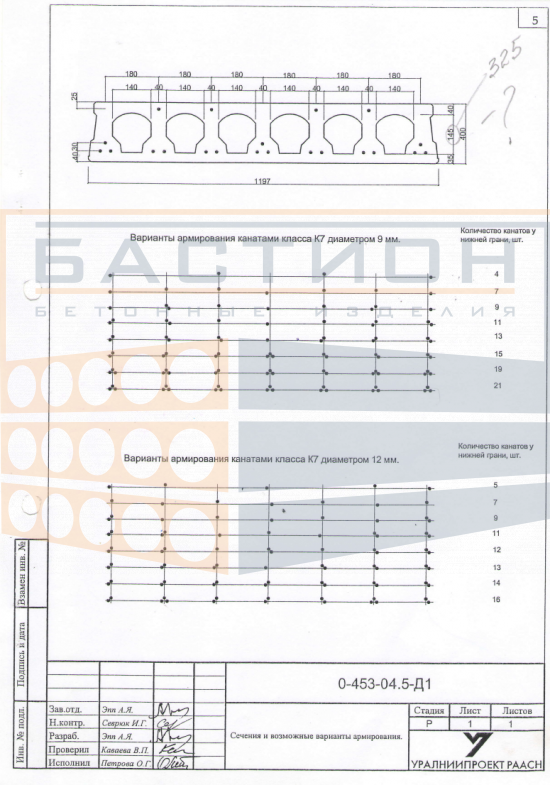

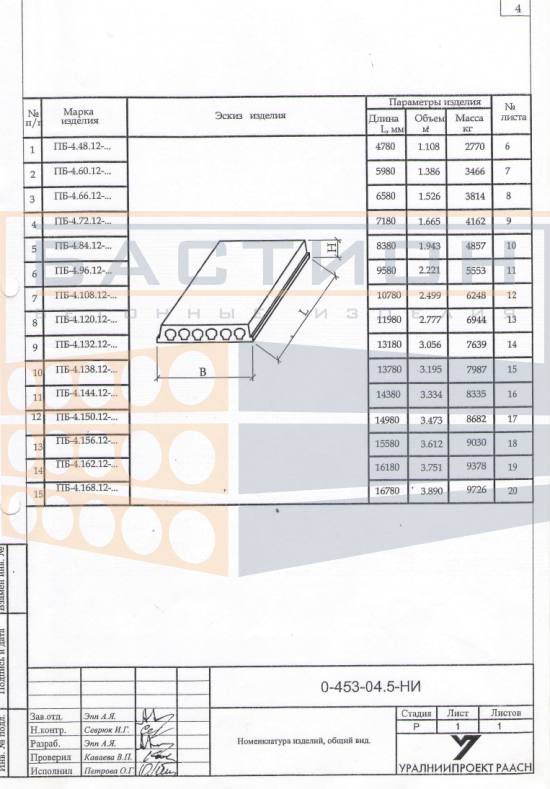

Плита перекрытия железобетонная ПБ 4.66.12

Плита перекрытия железобетонная ПБ 4.66.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к типу пустотных плит, что позволяет снизить собственный вес при сохранении необходимой несущей способности за счет продольных каналов. Конструкция рассчитана на восприятие равномерно распределенных нагрузок от полов, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Маркировка плиты соответствует типоразмерам, установленным в серии ГОСТ 26434-2015.

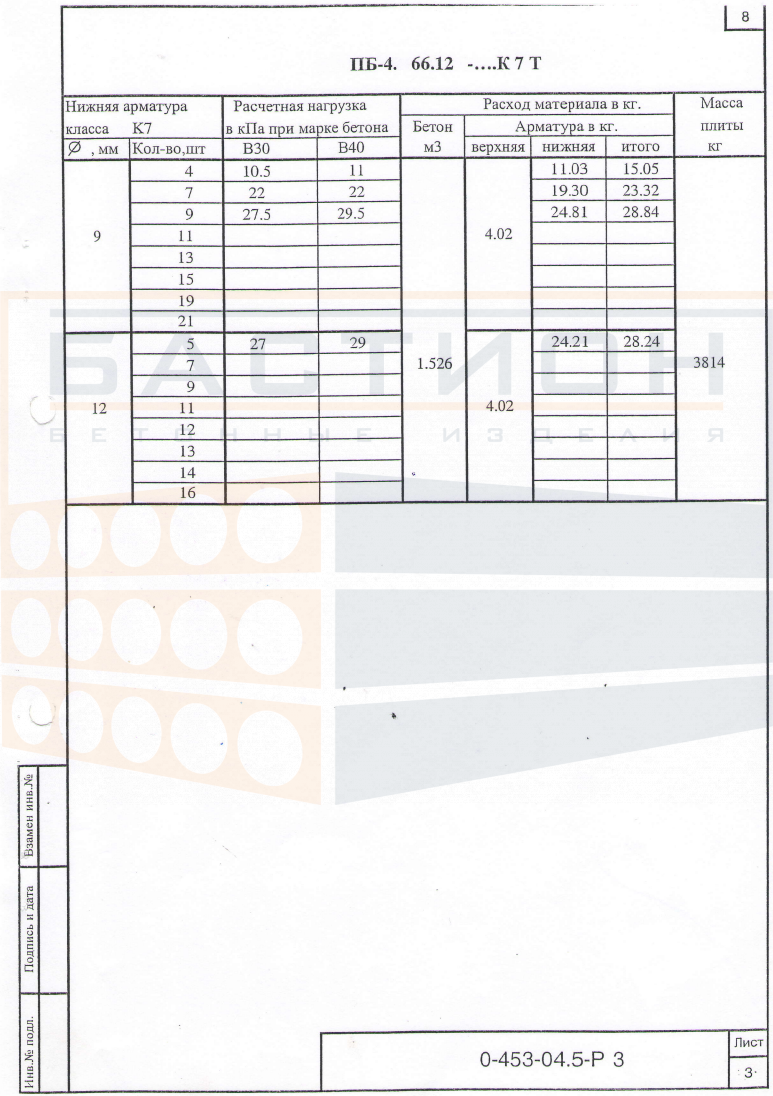

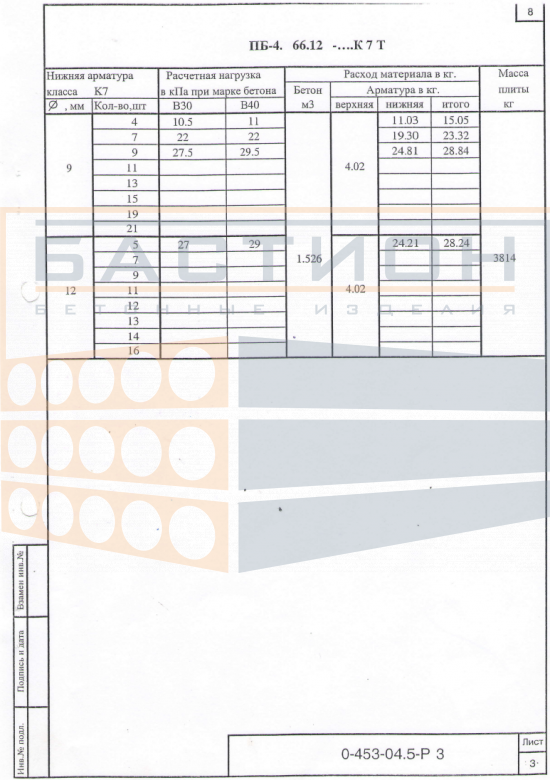

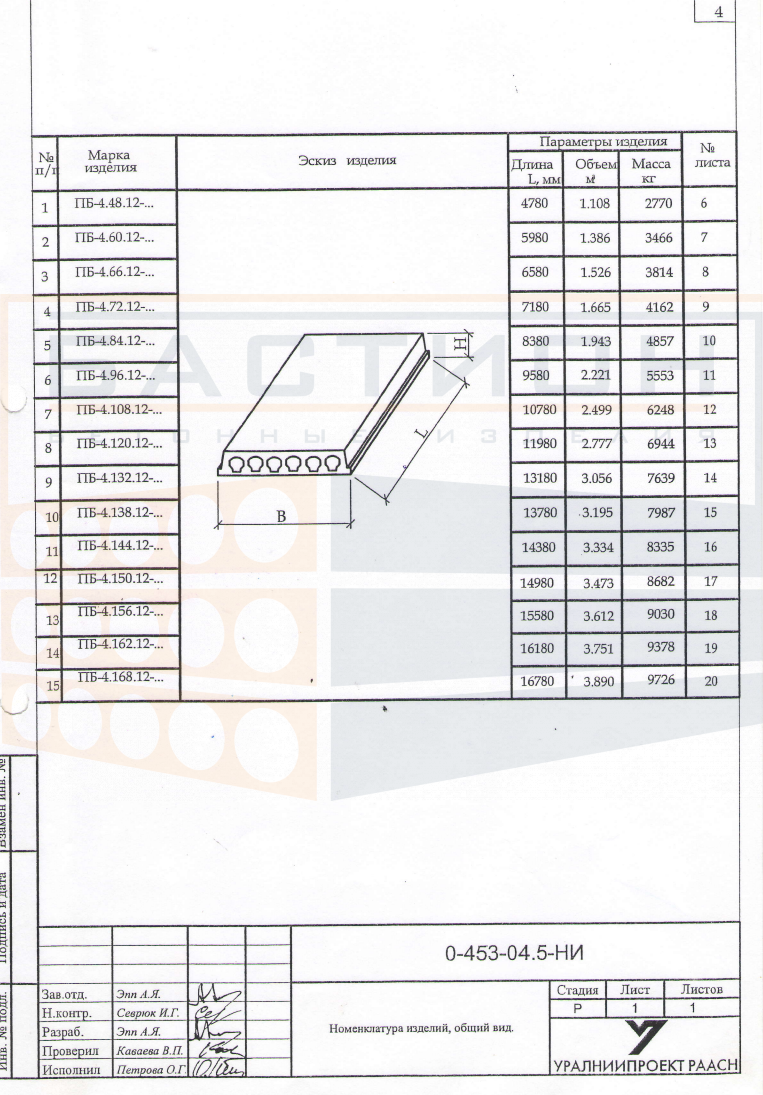

Плита ПБ 4.66.12 применяется в сборных и сборно-монолитных перекрытиях жилых, общественных и промышленных зданий. Элемент укладывается в пролетах между опорными конструкциями с обеспечением проектной глубины опирания. Торцевые зоны плиты являются наиболее ответственными участками, так как в них передаются срезающие усилия, поэтому при монтаже и транспортировке необходимо исключать повреждения этих зон. Неправильное опирание или перекос плиты могут привести к перераспределению нагрузок и снижению эксплуатационной надежности перекрытия. Геометрические параметры изделия — длина 6580 мм, ширина 1200 мм, высота 400 мм — определяют его монтажные характеристики и возможность применения в различных конструктивных схемах.

Область применения и технические особенности

Монтаж плиты выполняется на заранее подготовленные опорные поверхности стен, балок или ригелей после выверки отметок и осей. Опирание осуществляется по коротким сторонам, при этом глубина опирания задается проектной документацией. Плита укладывается с использованием выравнивающего слоя цементно-песчаного раствора для обеспечения равномерного распределения давления. Соседние плиты стыкуются по длинным сторонам, швы заполняются бетоном или раствором; при необходимости выполняется анкеровка для совместной работы в горизонтальном диске здания. Пустоты плиты не предназначены для прокладки инженерных коммуникаций, если это не предусмотрено проектом.

• Плита воспринимает нагрузки от вышележащих конструкций и передает их на вертикальные опоры, работая в пролете как изгибаемый элемент.
• Торцевые участки являются зонами концентрации напряжений; запрещается складирование плит с опиранием на эти зоны без специальных прокладок.
• Сопряжение плит выполняется с заполнением продольных швов; при необходимости швы омоноличиваются для обеспечения жесткости перекрытия.
• Монтажное положение проверяется по проектным отметкам; перекос или смещение плиты относительно опоры не допускается.
• Пустоты плиты снижают собственный вес, но не должны повреждаться при захвате; строповка производится за монтажные петли.
• При укладке нескольких плит в одном пролете необходимо контролировать их взаимное положение и исключать зазоры, превышающие проектные.

Соблюдение требований к опиранию и стыковке плиты обеспечивает равномерную работу перекрытия и исключает локальные перенапряжения. При монтаже в зимних условиях применяются противоморозные добавки в раствор и прогрев швов согласно технологическим картам.

Правила хранения и транспортировки изделия

Плиты складируются в штабели на ровной твердой поверхности с исключением просадок основания. Каждый ряд отделяется деревянными или бетонными прокладками, расположенными строго в опорных зонах (по торцам). Прокладки соседних рядов должны совпадать по вертикали для исключения изгиба плит. Высота штабеля определяется по схеме складирования с учетом массы изделия — 3,8 т — и грузоподъемности используемой техники. Кромки и торцы должны быть защищены от повреждений, монтажные петли не используются для фиксации груза.

Транспортировка осуществляется в горизонтальном положении с опиранием на опорные зоны. Плиты фиксируются в кузове от продольных и поперечных смещений. Запрещается перевозка плит навалом или в вертикальном положении. При погрузке и разгрузке строповка выполняется за обе монтажные петли с применением траверс, исключающих перекос. Не допускается сбрасывание плит и удары о выступающие части транспортного средства. После выгрузки плиты осматриваются на предмет сколов и трещин; бракованные изделия не подлежат монтажу без заключения проектной организации.
