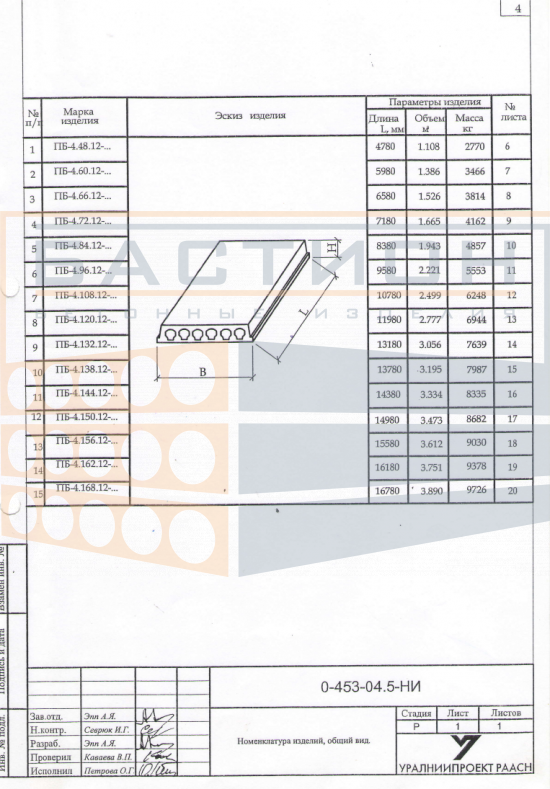

Плита перекрытия железобетонная ПБ 4.168.12

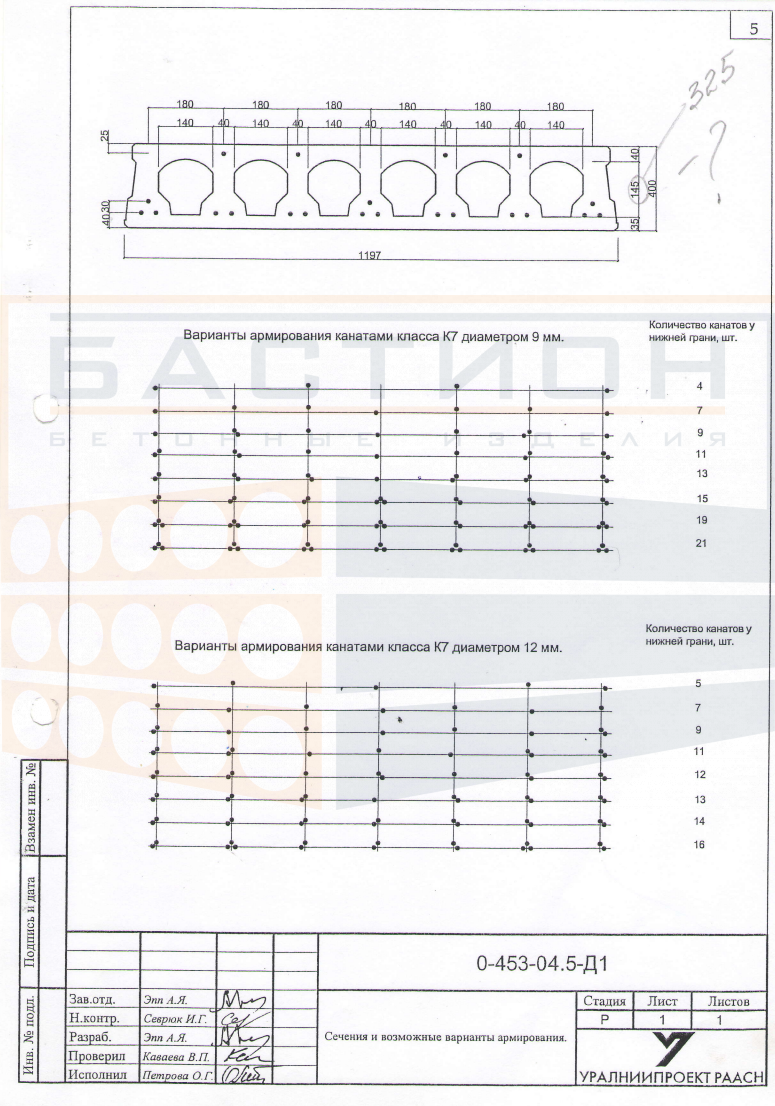

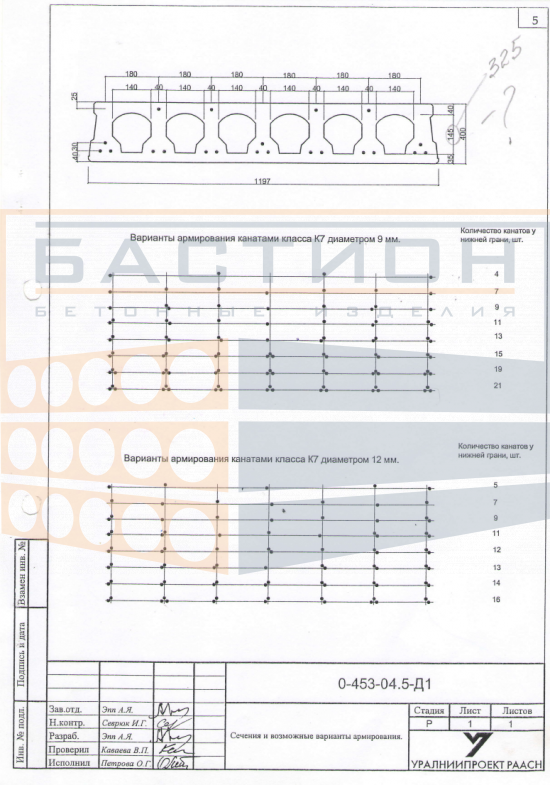

Плита перекрытия железобетонная ПБ 4.168.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типоразмерам, регламентированным ГОСТ 26434-2015, и представляет собой пустотную плиту, работающую в составе сборного перекрытия под распределенные и сосредоточенные нагрузки от пола, перегородок, оборудования и людей. Материал — тяжелый бетон с внутренним стальным армированием, обеспечивающим восприятие изгибающих усилий в рабочем пролете.

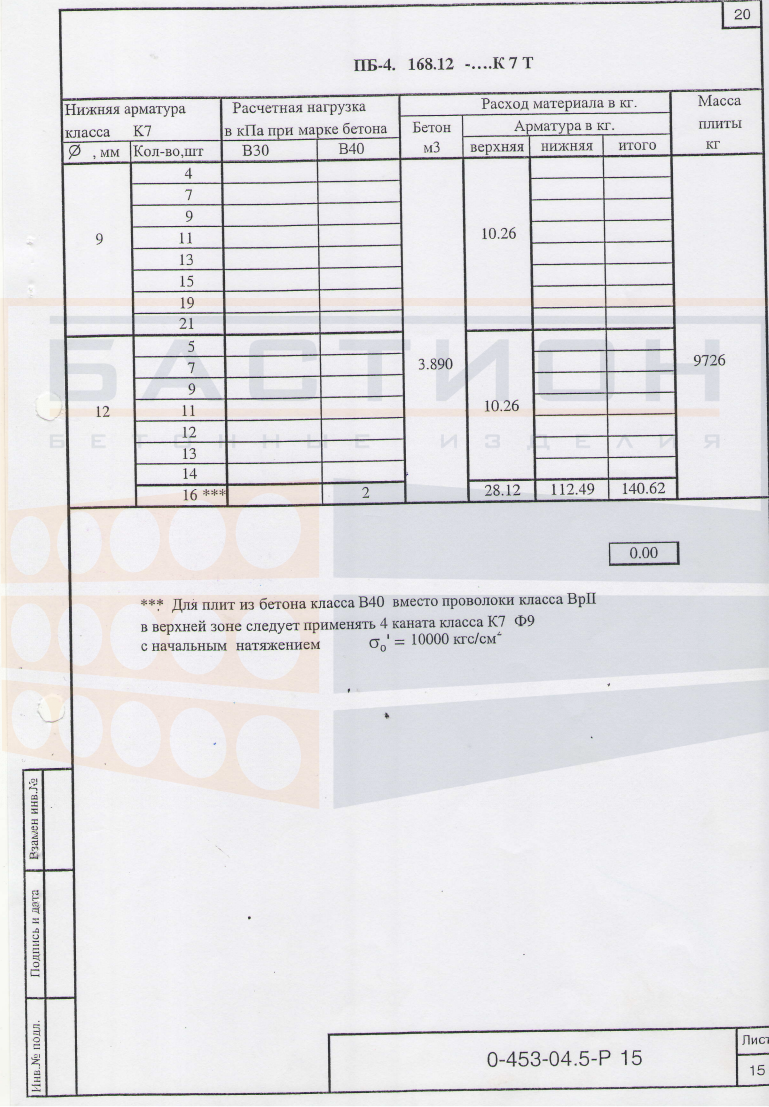

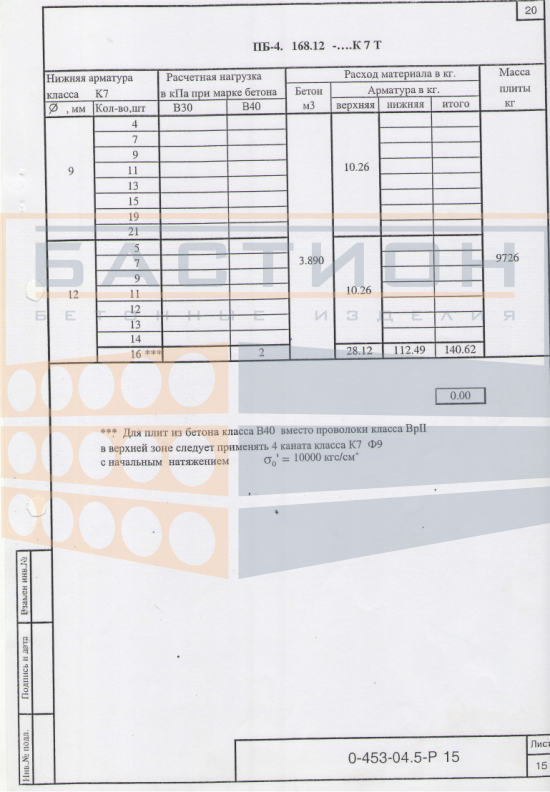

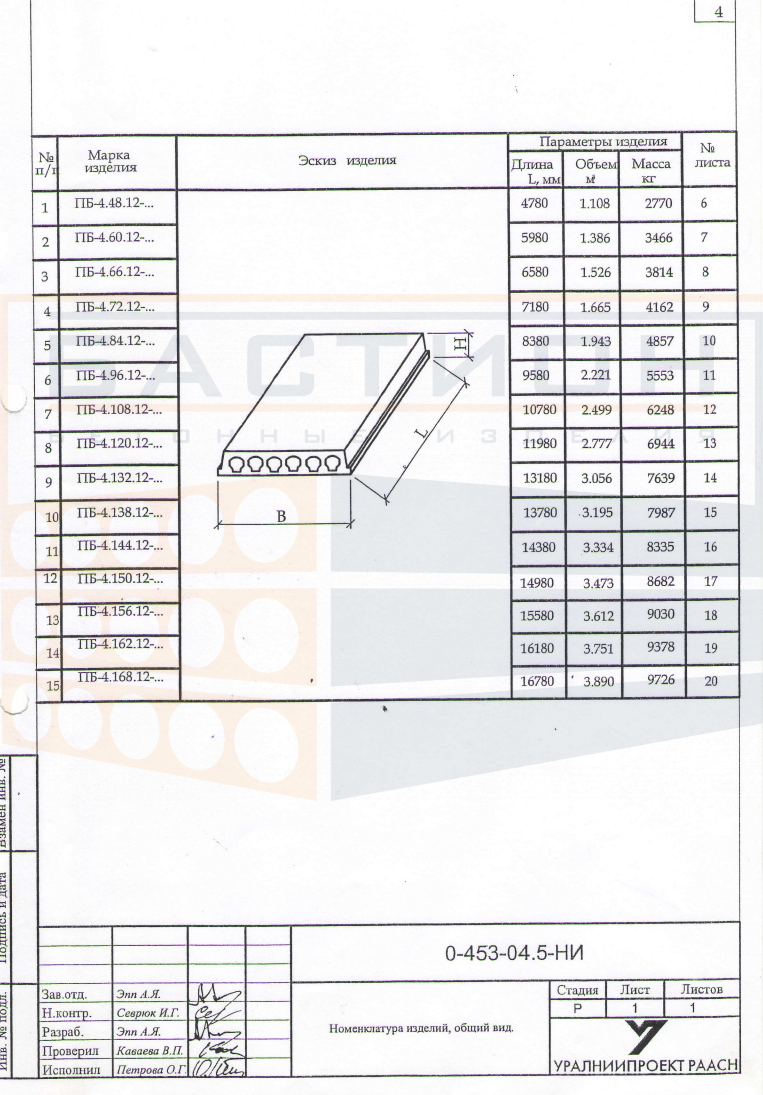

Конструкция плиты рассчитана на передачу нагрузок на несущие стены, балки или ригели при проектном опирании. Длина изделия 16780 мм и ширина 1200 мм определяют его применение в крупнопролетных перекрытиях с шагом колонн до 18 м. Масса 9726 кг требует использования грузоподъемной техники соответствующей категории. Пустотная структура снижает собственный вес плиты и обеспечивает равномерное распределение усилий по сечению. Несоблюдение глубины опирания, повреждение торцевых зон или некорректный монтаж могут привести к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Плита монтируется в проектное положение с опиранием на несущие элементы каркаса — стены, балки или ригели. Торцевые зоны являются опорными участками, их целостность критична для передачи усилий. При строповке и разгрузке необходимо избегать ударов по этим зонам. Швы между смежными плитами заполняются бетоном или цементно-песчаным раствором по проектному решению. Омоноличивание стыков обеспечивает совместную работу плит и распределение нагрузок по горизонтальной плоскости.

• Работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели в соответствии с проектной схемой.
• Требует проектной глубины опирания, которая задается рабочей документацией и зависит от толщины стен или ширины опорного элемента.
• Торцевые зоны не должны повреждаться при строповке, погрузке и разгрузке, так как это снижает опорную прочность в зоне анкеровки арматуры.
• Монтажное положение проверяется по отметкам и осям; перекос плиты или смещение опорных узлов не допускаются.
• Пустоты не используются для прокладки коммуникаций, не предусмотренных проектом, во избежание снижения несущей способности и жесткости перекрытия.
• Швы между плитами заполняются по проектному решению с обязательным омоноличиванием для обеспечения дискового эффекта перекрытия.

При монтаже необходимо контролировать состояние монтажных петель и строповочных узлов. Неподготовленное основание или отсутствие выравнивающего слоя под опорными участками могут вызвать неравномерную осадку и деформации. Типичные ошибки включают недостаточную глубину опирания, повреждение торцов при установке и монтаж на неподготовленное основание.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку грунта. Прокладки размещаются в опорных зонах, совпадая по вертикали между рядами, чтобы избежать изгибающих усилий от собственного веса. Высота штабеля и количество рядов определяются по схеме складирования с учетом массы и геометрии плиты, а также прочности прокладок. Торцы и монтажные петли защищаются от повреждений при укладке.

При транспортировке плита фиксируется в кузове от смещения с помощью инвентарных упоров или ремней. Перевозка навалом запрещена. Погрузка и разгрузка производятся с использованием стропов, исключающих ударные нагрузки и перекосы. Запрещается сбрасывать изделие или опирать его на кромки пустот. Соблюдение правил строповки и крепления обеспечивает сохранность конструкции и безопасность работ.
