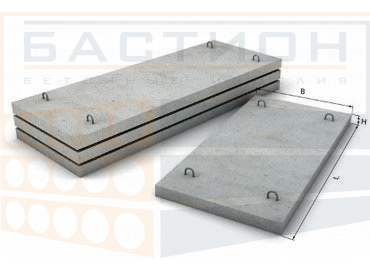

Панель перекрытия П39.10.16-6Т

Панель перекрытия П39.10.16-6Т — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.243.1 и предназначено для работы в составе сборных перекрытий зданий с несущими стенами из кирпича, блоков или монолитного железобетона. Конструкция панели рассчитана на восприятие вертикальных нагрузок от вышележащих этажей, перегородок, оборудования и временных воздействий с последующей передачей усилий на опорные стены или ригели. Применение данного типоразмера обеспечивает перекрытие пролетов длиной до 3,9 м при ширине 0,99 м, что позволяет формировать перекрытия с минимальным количеством стыков.

Эффективная работа панели достигается при правильном опирании на несущие конструкции с проектной глубиной заделки. Ошибки при монтаже, такие как недостаточное опирание, перекос панели или повреждение торцевых зон, могут привести к перераспределению напряжений и снижению несущей способности перекрытия. В процессе эксплуатации панель воспринимает изгибающие моменты в продольном направлении; поперечная жесткость обеспечивается геометрией сечения и армированием. При проектировании необходимо учитывать совместную работу панелей с последующим омоноличиванием швов для обеспечения пространственной жесткости диска перекрытия. Не допускается устройство отверстий, не предусмотренных проектом, в местах расположения арматурных каналов или вблизи опорных зон.

Область применения и технические особенности

Монтаж панели перекрытия П39.10.16-6Т производится на выровненное основание с отметками, соответствующими проектным. Опирание осуществляется на несущие стены или ригели по двум сторонам. Глубина опирания принимается по рабочей документации серии 1.243.1. Для фиксации панели в проектном положении используется растворный шов или анкеровка арматурных выпусков. Между смежными панелями устраиваются швы, заполняемые бетоном или раствором, что обеспечивает дисковую работу перекрытия.

• Панель работает в пролете между опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от пола, перегородок и оборудования.
• Передача нагрузки на стены или ригели осуществляется через опорные зоны; повреждение торцов при строповке или складировании недопустимо.
• Монтажное положение панели контролируется по отметкам и осям; перекос более допустимых значений ведет к неравномерному распределению напряжений.
• Швы между панелями шириной 10-20 мм заполняются мелкозернистым бетоном с обеспечением сцепления с боковыми гранями.
• Анкеровка панели с несущими элементами выполняется сваркой закладных деталей или арматурных выпусков в соответствии с проектом.
• Пустоты в теле панели не предназначены для прокладки инженерных сетей без дополнительного проектного усиления.
• При монтаже на монолитный пояс или балку следует обеспечить выравнивание отметок верхней плоскости всех панелей для получения ровного перекрытия.

Соблюдение требований к опиранию, анкеровке и омоноличиванию швов обеспечивает восприятие панелью проектных нагрузок в течение всего срока эксплуатации. Отклонения от проектных решений по размещению панелей или глубине опирания должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Панели перекрытия складируются в горизонтальном положении на ровном основании, исключающем неравномерную просадку. Под каждую панель устанавливаются деревянные или бетонные прокладки в местах опорных зон, совпадающие по вертикали в штабеле. Высота штабеля не должна превышать допустимого значения, исходя из массы панели (1540 кг) и прочности прокладок. Торцевые грани и монтажные петли должны быть защищены от повреждений.

Транспортировка панелей осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Запрещается перевозка изделий навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся с использованием траверс или стропов, обеспечивающих равномерный захват без перекоса. Панели с видимыми дефектами (трещины, сколы в опорных зонах, повреждение петель) перед монтажом отбраковываются.
