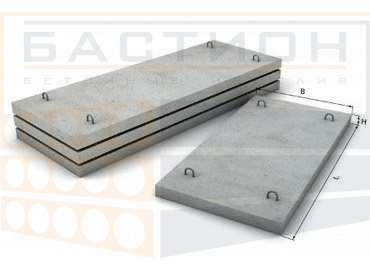

Панель перекрытия П38.10.16-8Т

Панель перекрытия П38.10.16-8Т — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.243.1, которая определяет типовые решения для сборных железобетонных перекрытий. Конструкция панели предусматривает восприятие нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели.

Применение панели П38.10.16-8Т рассчитано на эксплуатацию в зданиях с несущими стенами или каркасом, где требуется перекрытие пролета до 3790 мм с шириной 990 мм. Высота сечения 160 мм обеспечивает необходимую жесткость при работе в пролете. Недостаточная глубина опирания, перекос при монтаже или повреждение торцов могут снизить несущую способность изделия. Монтаж ведется по проектным отметкам с фиксацией опорных зон.

Область применения и технические особенности

Установка панели осуществляется на несущие стены или ригели с проектной глубиной опирания. Опирание выполняется по двум коротким сторонам (или по контуру в зависимости от конструктивной схемы). Швы между смежными плитами заполняются пескоцементным раствором или бетоном по проектному решению. Для обеспечения совместной работы перекрытия предусматривается анкеровка панелей с несущими элементами. Торцевые участки панели должны оставаться неповрежденными, так как в них расположены зоны передачи усилий.

• Панель работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели по проектному решению.
• Глубина опирания определяется рабочей документацией и должна соответствовать типовым решениям серии 1.243.1.
• При монтаже необходимо контролировать горизонтальность опорной плоскости и совпадение осей, чтобы избежать перекоса и неравномерной нагрузки.
• Швы между панелями заполняются после монтажа; растворная смесь должна быть плотной и соответствовать классу прочности, заданному проектом.
• Анкеровка панелей с несущими конструкциями выполняется по типовым узлам; анкерные выпуски не допускается сгибать или деформировать.
• Торцевые зоны панели чувствительны к ударным нагрузкам — строповка осуществляется за монтажные петли без повреждения кромок.
• Пустоты панели не предназначены для прокладки инженерных коммуникаций, если это не предусмотрено проектом и не согласовано с разработчиком.

Монтаж панелей перекрытия требует точного позиционирования и соблюдения проектных расстояний. Нарушение схемы опирания или некачественное заполнение швов приводит к снижению жесткости и долговечности перекрытия в целом.

Правила хранения и транспортировки изделия

Хранение панелей П38.10.16-8Т производится в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, и располагаются строго одна над другой по вертикали. Высота штабеля не должна превышать значения, указанного в схеме складирования, для предотвращения повреждения нижних изделий. Между рядами панелей укладываются деревянные или бетонные прокладки одинаковой толщины.

Транспортировка осуществляется в кузове автомобиля или на железнодорожной платформе с фиксацией от смещения. Панели размещаются в один или несколько рядов с прокладками по опорным зонам. Запрещается перевозка навалом. Погрузка и разгрузка производятся с использованием траверс или стропов за монтажные петли. Не допускается сбрасывание, кантование и опирание на торцевые поверхности. Строповка выполняется без резких рывков и перекосов.
