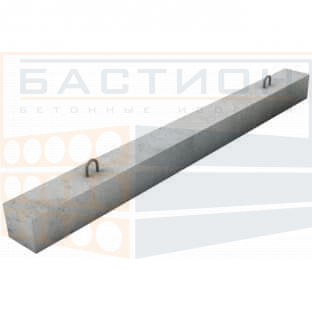

Перемычка фасадная 4ПР15.25.19-5

Перемычка фасадная 4ПР15.25.19-5 — это железобетонный брусковый элемент, предназначенный для перекрытия проемов в кирпичных и блочных стенах с фасадным слоем. Изделие воспринимает нагрузку от вышележащей кладки и передает ее на простенки, обеспечивая целостность ограждающей конструкции. Выполнено из тяжелого бетона с внутренним стальным армированием, что придает необходимую несущую способность и жесткость.

Применяется в зданиях с толщиной стен не менее 250 мм и фасадным слоем. Проемы могут быть оконными или дверными. Неправильный подбор типоразмера или недостаточная глубина опирания могут привести к деформациям и трещинам в кладке. Монтаж производится на раствор, зазор между перемычкой и кладкой заполняется для равномерной передачи нагрузки.

Область применения и технические особенности

Изделие опирается на стену с двух сторон, минимальная глубина опирания устанавливается по проекту и зависит от прочности материала стен. В рядовой кладке и в перемычках над проемами с нагрузкой от плит перекрытия или балок требуется дополнительный расчет. Перемычка фасадная 4ПР15.25.19-5 рассчитана на эксплуатацию в условиях неагрессивной газовой среды, защищена от внешних воздействий фасадным слоем.

• Длина изделия 1550 мм, ширина 250 мм, высота 190 мм. Масса 125 кг допускает строповку вручную или с использованием ручного такелажа, что упрощает монтаж на объекте.
• Перемычка выпускается по серии 1.038.1-1, предназначена для перекрытия проемов в стенах толщиной 250 мм при нагрузках до 5 кН/м, уточняемых по рабочей документации.
• Конструкция армирована сварными каркасами и сетками из стали классов А240 и А500С, обеспечивающими восприятие изгибающих и сдвигающих усилий.
• Монтаж ведется в проектное положение на цементно-песчаный раствор марки не ниже М100. Глубина опирания задается проектом и составляет не менее 250 мм с каждой стороны.
• Запрещается установка перемычки на неровные простенки, на кладку с выступами или поврежденными участками; это может привести к неравномерному распределению нагрузки.
• Все зазоры между телом перемычки и кладкой после установки заполняются раствором для предотвращения продувания и образования конденсата в зоне проема.

Требования к монтажу и эксплуатации определяются проектной документацией. При соблюдении условий установки и нагрузок изделие обеспечивает длительный срок службы без образования трещин и деформаций.

Правила хранения и транспортировки изделия

Хранение осуществляется на выровненной уплотненной площадке. Изделия складируют в штабеля высотой не более 2 м, на деревянных прокладках толщиной не менее 50 мм, укладываемых строго в местах расположения монтажных петель. Между рядами прокладки располагают одна над другой. Не допускается складирование с касанием соседних изделий, а также в наклонном положении.

Транспортировка производится в горизонтальном положении с опиранием на деревянные бруски по всей длине. Изделия должны быть жестко закреплены от смещения и раскачивания. Запрещается перевозка навалом, сбрасывание при разгрузке, а также складирование без прокладок. Строповку выполняют за монтажные петли или специальные захваты. При погрузке необходимо исключать удары и сколы бетона.
