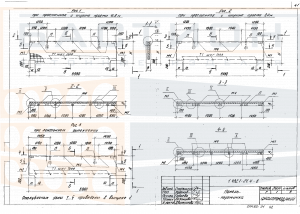

Панель цокольная трехслойная ПЦТ 60.12.2,0-2ТП-5 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-2ТП-5 — это сборная железобетонная конструкция из тяжелого бетона со стальным армированием, предназначенная для устройства цокольных стен зданий. Изделие состоит из двух наружных бетонных слоев и внутреннего утеплителя, что обеспечивает несущую способность и теплозащиту подвальной части строения. Панель защищает подземные помещения от грунтовой влаги, механических воздействий и перепадов температур, принимает нагрузки от вышележащих конструкций и передает их на фундамент.

Применяется при строительстве жилых, общественных и промышленных объектов в составе наружных стен подвалов и технических подполий. Воспринимает вертикальные нагрузки от перекрытий и стен, а также горизонтальное давление грунта. При неправильном выборе или монтаже панели возможны потеря теплозащитных свойств, деформации, трещины и нарушение гидроизоляции цокольного узла.

Область применения и технические особенности

Монтаж панели выполняется на подготовленное основание — ленточный фундамент или фундаментные блоки. Опирание осуществляется по всей нижней поверхности; установка производится в проектное положение с временной фиксацией подкосами до полного закрепления. Вертикальные стыки между панелями заполняются бетоном или раствором, а горизонтальные швы герметизируются для обеспечения водонепроницаемости.

• Трехслойная конструкция позволяет совместить несущие и ограждающие функции с теплозащитой, что исключает необходимость дополнительного утепления цоколя.
• Панели применяются в зданиях с высотой подвала до одного этажа; допускается опирание плит перекрытия на панели в уровне верха цоколя.
• Стыки между смежными панелями должны быть тщательно замоноличены для предотвращения промерзания и протечек; при монтаже используется цементно-песчаный раствор класса не ниже В15.
• Армирование панели выполнено сварными каркасами и сетками, воспринимающими усилия от веса конструкций и бокового давления грунта; закладные детали предусмотрены для соединения с фундаментом и перекрытиями.
• Установка производится краном с использованием четырех стропов за монтажные петли; раскрепление панели допускается только после сварки закладных деталей с фундаментом.
• В зонах с высоким уровнем грунтовых вод требуется дополнительная гидроизоляция наружной поверхности панели по проекту; серия 1.432.1-21 вып. 4 предусматривает варианты с повышенной водонепроницаемостью.

Соблюдение технологии монтажа и герметизация швов критичны для долговечности цокольного ограждения. Отклонения от проекта по закреплению панели или заполнению стыков снижают эксплуатационную надежность.

Правила хранения и транспортировки изделия

Панели следует хранить в горизонтальном положении на выровненной площадке с отводом воды. Под нижний ряд укладываются деревянные бруски сечением не менее 100×100 мм, между панелями — прокладки толщиной 30–50 мм, расположенные строго по вертикали над подкладками. Высота штабеля не должна превышать трех рядов. Кромки и углы панелей должны быть защищены от сколов.

Транспортирование осуществляется в вертикальном или наклонном положении в специализированных панелевозах с упорами и ремнями, исключающими смещение. Запрещается перевозка панелей навалом. Погрузка и выгрузка производятся траверсой с равномерной затяжкой строп за монтажные петли; удары и сбрасывание недопустимы. Перед установкой панели осматриваются на предмет трещин и дефектов, не соответствующих требованиям ГОСТ 13015-2012.
