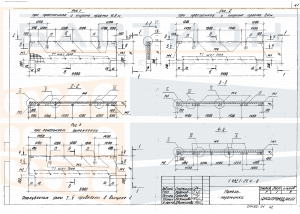

Панель цокольная трехслойная ПЦТ 60.12.2,0-3ТП-5 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-3ТП-5 — это железобетонное изделие, предназначенное для устройства цокольных этажей зданий. Конструкция включает два внешних слоя из тяжелого бетона и внутренний слой утеплителя, обеспечивающий теплозащиту ограждающих конструкций. Панель воспринимает нагрузки от вышележащих стен и перекрытий, передавая их на фундамент.

Изделие применяется в жилых и общественных зданиях с подвальными или цокольными этажами. Основная функция — создание замкнутого теплового контура и защита помещений от грунтовой влаги и промерзания. Ошибки при подборе панелей по несущей способности или толщине утеплителя приводят к образованию мостиков холода и снижению долговечности конструкции.

Область применения и технические особенности

Монтаж панелей выполняется после устройства фундаментной плиты или ленточного фундамента. Панели устанавливаются на выверенный горизонт с обязательной гидроизоляцией опорной поверхности. Стыки между панелями заполняются цементно-песчаным раствором или герметизирующими составами в зависимости от проектных требований к влагозащите.

• Трехслойная конструкция с эффективным утеплителем обеспечивает нормативное сопротивление теплопередаче для цокольных ограждений.
• Наружный бетонный слой толщиной не менее 50 мм защищает утеплитель от механических повреждений и увлажнения.
• Внутренний слой панели служит основанием для отделочных покрытий и воспринимает эксплуатационные нагрузки от оборудования и мебели.
• Армирование панели выполнено сварными каркасами из стали классов не ниже А-III и Вр-I, что обеспечивает пространственную жесткость.
• Панели имеют монтажные петли для захвата и подъема, расположенные в соответствии с проектом завода-изготовителя.
• Стыки панелей в вертикальных швах усиливаются арматурными связями, перекрывающими усадочные деформации.
• Допускается установка закладных деталей для крепления оконных блоков и инженерных коммуникаций по индивидуальному заказу.

Конструктивные решения панелей уточняются в рабочей документации здания. Заводская готовность изделий позволяет вести монтаж в зимний период при условии соблюдения требований к прогреву стыков.

Правила хранения и транспортировки изделия

Панели складируются на выровненной площадке с твердым покрытием, исключающим деформацию основания. Штабели формируются высотой не более двух рядов, с обязательной укладкой деревянных прокладок сечением не менее 50×50 мм под каждую панель в местах расположения монтажных петель. Прокладки соседних ярусов располагаются строго по одной вертикали. При длительном хранении торцы панелей защищаются от увлажнения и обрастания мхом.

Транспортировка осуществляется в вертикальном или наклонном положении на специально оборудованных панелевозах. Крепление панелей производится через монтажные петли с помощью оттяжек и упоров, исключающих смещение при перевозке. Перевозка навалом или в горизонтальном положении без прокладок запрещается. Погрузка и выгрузка выполняются с использованием траверс, обеспечивающих равномерное распределение нагрузки на все петли.
