Панель цокольная трехслойная ПЦТ 60.15.2,5-4Т-4 (П, М) по серии 1.432.1-21 вып. 4

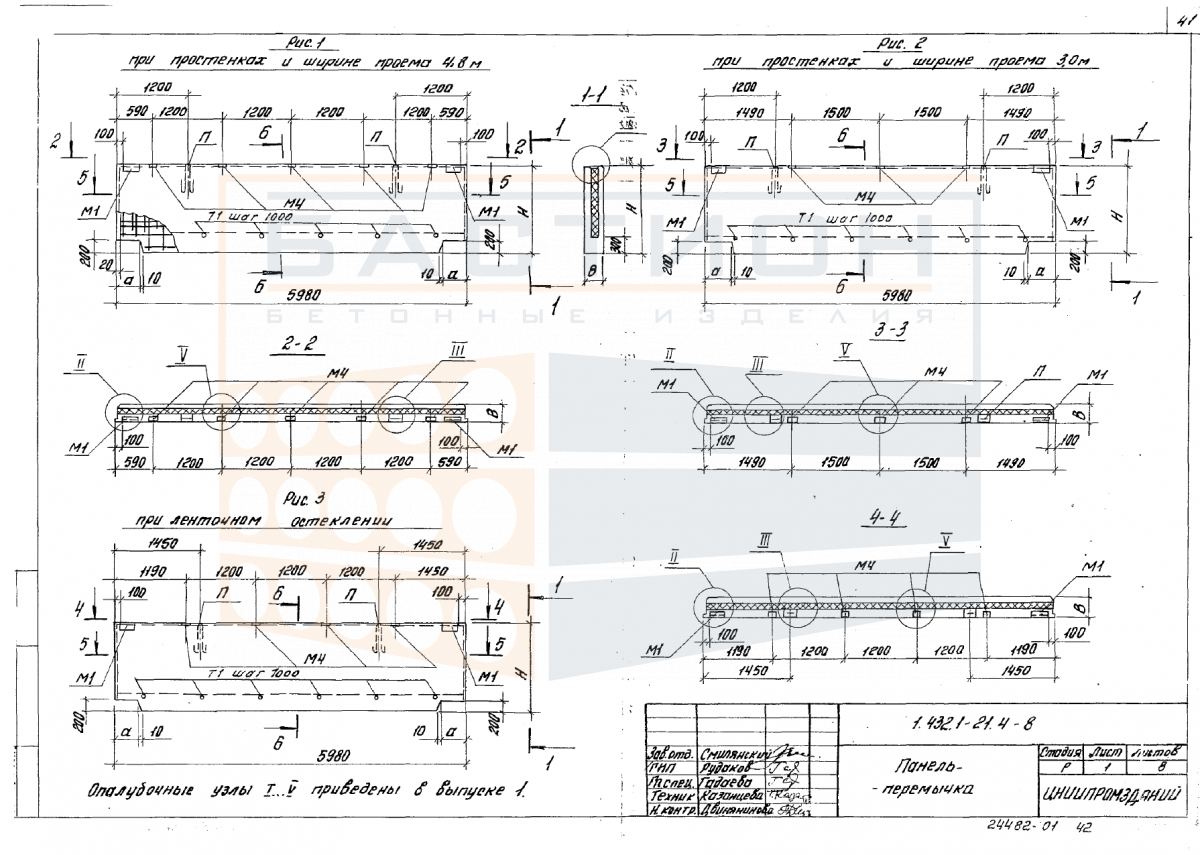

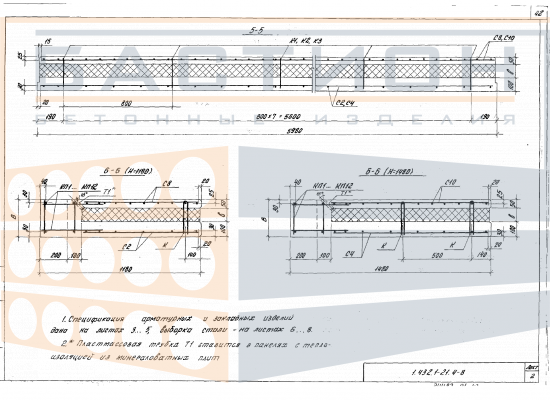

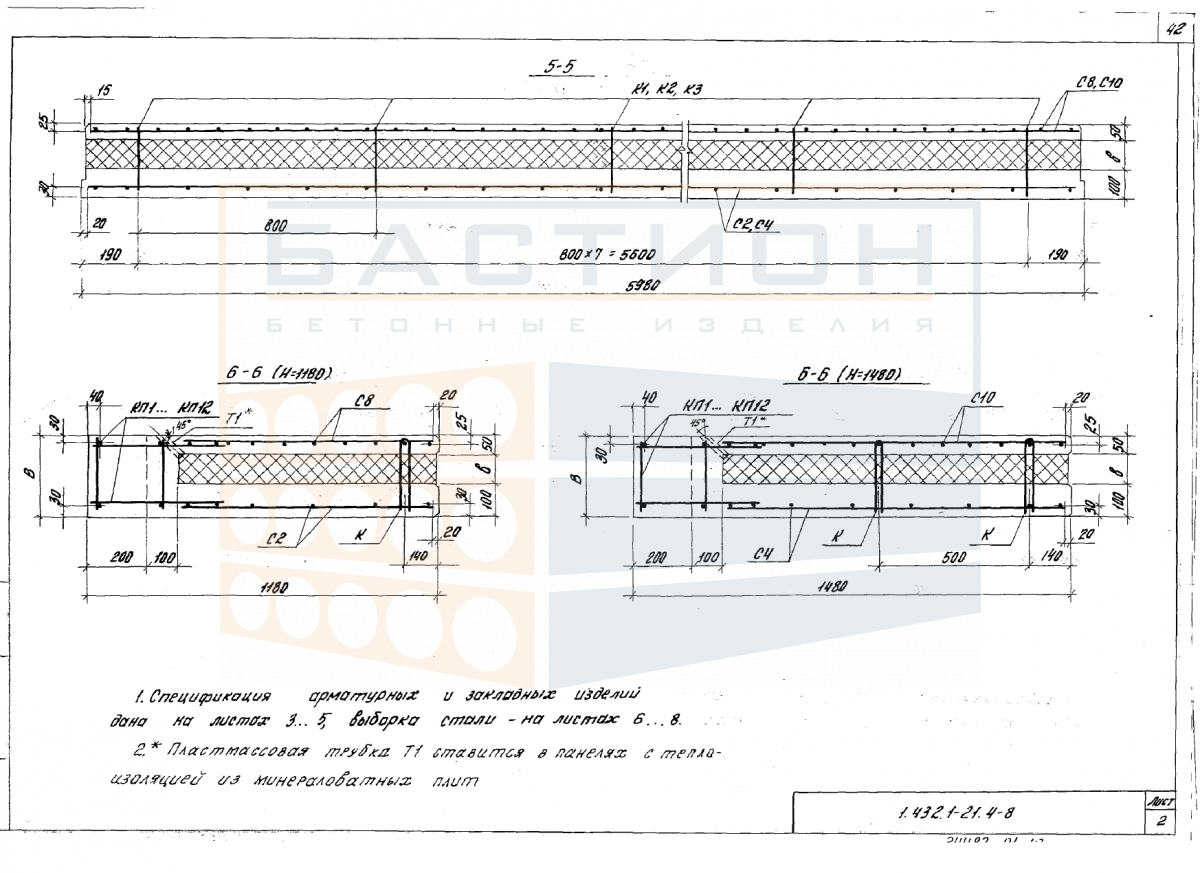

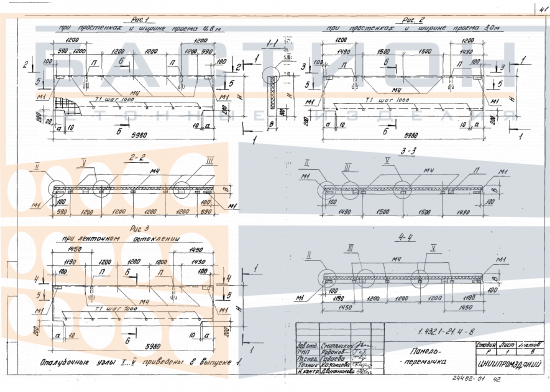

Панель цокольная трехслойная ПЦТ 60.15.2,5-4Т-4 (П, М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие заводского изготовления, предназначенное для устройства наружных стен подвалов и технических подполий. Конструкция включает внутренний несущий слой из тяжелого бетона, слой эффективного утеплителя и наружный защитный слой, что обеспечивает теплоизоляцию и восприятие нагрузок от вышележащих конструкций. Изделие армируется стальными сетками и каркасами, гарантирующими жесткость при монтаже и эксплуатации.

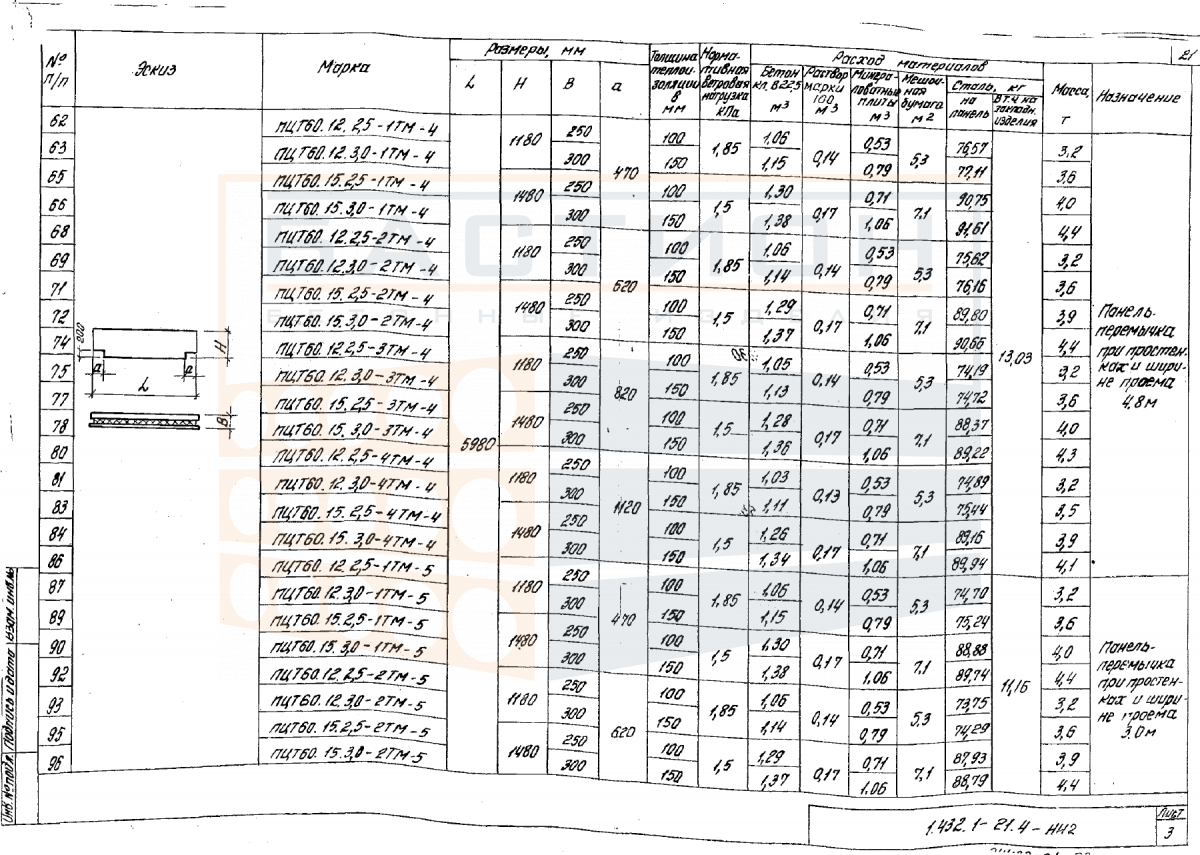

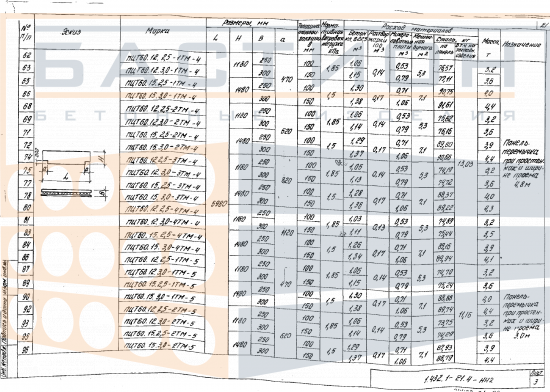

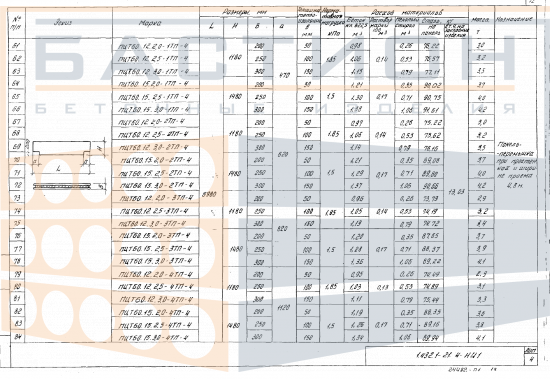

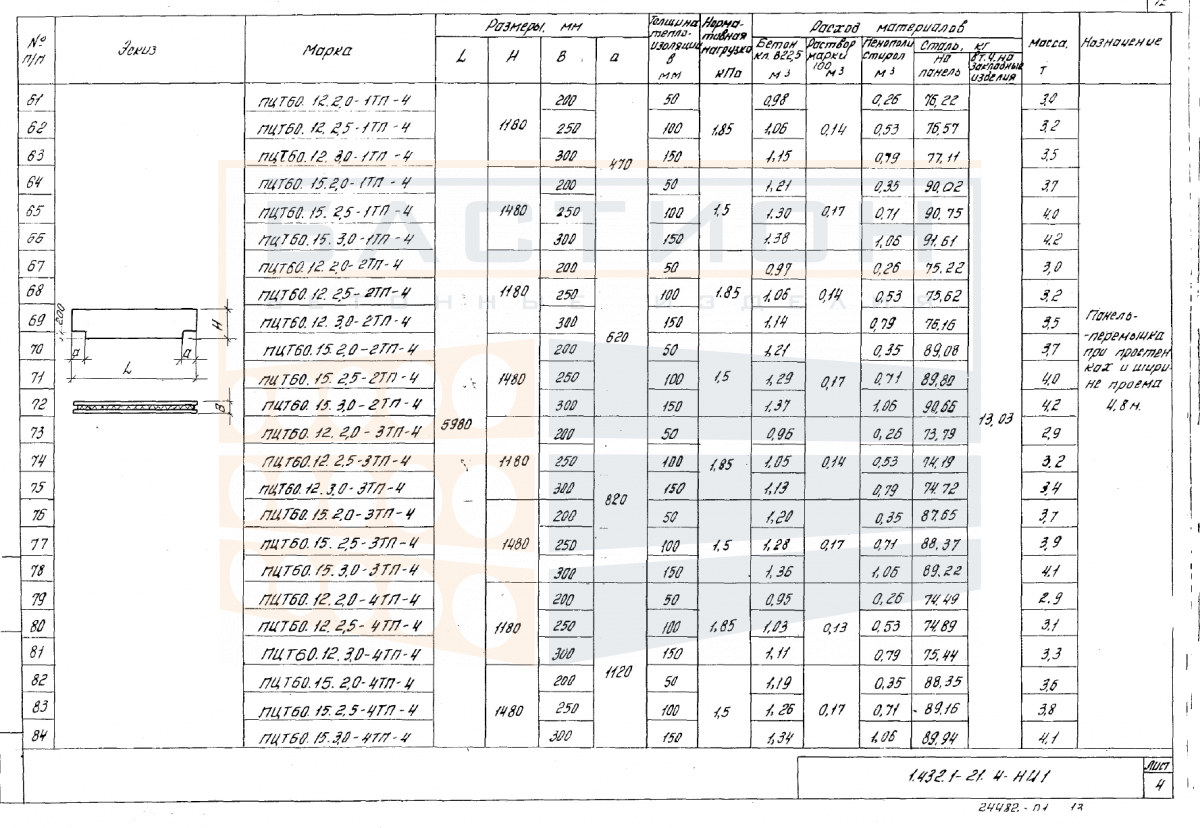

Габаритные размеры панели: длина 5980 мм, ширина 1480 мм, толщина 250 мм. Масса изделия составляет 3800 кг, что требует применения грузоподъемного оборудования при разгрузке и установке. Панель рассчитана на работу в составе сборного каркаса здания и сопрягается с фундаментом, плитами перекрытия и внутренними стенами через закладные детали и выпуски арматуры. Отклонение геометрических параметров влияет на точность монтажа и качество стыков.

Область применения и технические особенности

Панели применяются в отапливаемых зданиях с сухим или нормальным влажностным режимом для возведения цокольных этажей. Установка панелей ведется на выровненное основание фундамента с обязательной гидроизоляцией по стыку. Сопряжение смежных панелей выполняется через сварку закладных деталей с последующим заполнением швов бетоном или раствором. В составе конструкции панель передает нагрузку от стен и перекрытий на фундамент, одновременно защищая подвал от промерзания и грунтовой влаги.

• Трехслойная конструкция обеспечивает несущую способность и термическое сопротивление без дополнительного утепления. Толщина 250 мм позволяет применять панель в зонах с умеренным климатом без устройства отдельного теплоизоляционного слоя.
• Панель предназначена для работы в составе жестких конструктивных схем. Горизонтальные и вертикальные стыки должны быть проверены на восприятие сдвиговых усилий согласно проекту.
• Монтаж панели ведется на монтажные петли, расположенные на верхней грани. Подъем выполняется с использованием траверсы для исключения перекосов и изгибающих нагрузок.
• Перед установкой следует проверить наличие и сохранность всех закладных деталей, выпусков арматуры и монтажных петель. Повреждения устраняются до монтажа.
• Сварка закладных деталей выполняется по проекту, с защитой швов от коррозии. Качество сварных соединений контролируется по ГОСТ 14098.
• Заполнение вертикальных и горизонтальных швов производится мелкозернистым бетоном класса не ниже B15. Швы должны быть полностью заполнены для обеспечения герметичности и равномерной передачи нагрузки.
• Установка панелей допускается при температуре воздуха не ниже минус 25°C, с мероприятиями по прогреву стыков согласно СП 70.13330. При отрицательных температурах необходимо использовать противоморозные добавки.

Выбор панели конкретного типоразмера и марки по несущей способности определяется проектными нагрузками от перекрытий, снега и ветра. Ошибки при подборе или монтаже (неплотное опирание, некачественная сварка) приводят к появлению трещин в теле панели и перераспределению усилий.

Правила хранения и транспортировки изделия

Панели складируются в рабочем положении (вертикально или с небольшим наклоном) на ровной площадке с твердым покрытием. Под нижнюю грань укладываются деревянные прокладки толщиной не менее 100 мм на расстоянии 0,25 длины от торцов. Соседние панели в штабеле разделяются прокладками из дерева или эластичного материала по месту расположения монтажных петель. Высота штабеля не должна превышать 2,5 м. При хранении на открытом воздухе верхний ряд укрывается водонепроницаемым материалом для защиты утеплителя и арматуры от атмосферных воздействий.

Перевозка панелей осуществляется в специальных кассетах или на пирамидах с опиранием на деревянные бруски. Изделия фиксируются от смещения и опрокидывания текстильными ремнями или проволочными стяжками. Запрещается транспортировка панелей навалом, с опиранием на монтажные петли или без фиксации по всей длине кузова. Погрузка и выгрузка производятся с использованием траверс и строп, исключающих раскачивание и удары о соседние изделия. Не допускается разгрузка панелей сбрасыванием или волочением.
