Панель цокольная трехслойная ПЦТ 60.12.3,0-4Т-4 (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.3,0-4Т-4 (П, М) — это железобетонное изделие, предназначенное для устройства цокольной части зданий. Конструкция включает наружный и внутренний слои из тяжелого бетона, армированные стальной арматурой, и средний слой из эффективного утеплителя. Панель воспринимает нагрузки от вышележащих стен и передает их на фундамент, одновременно обеспечивая теплозащиту и защиту от грунтовой влаги. Геометрические размеры: длина 5980 мм, ширина 1180 мм, высота 300 мм. Масса изделия составляет 3300 кг.

Изделие применяется в жилых, общественных и промышленных зданиях с подвальными или техническими этажами. При монтаже панели устанавливаются на фундаментные блоки или плиты, с обязательной гидроизоляцией по горизонтальным швам. Вертикальные стыки между панелями заполняются бетоном или раствором с последующей герметизацией. Ошибки при подборе типоразмера или нарушение технологии монтажа приводят к потере герметичности, промерзанию и снижению несущей способности цокольной части. Панель рассчитана на эксплуатацию в условиях неагрессивной и слабоагрессивной среды, что уточняется проектной документацией.

Область применения и технические особенности

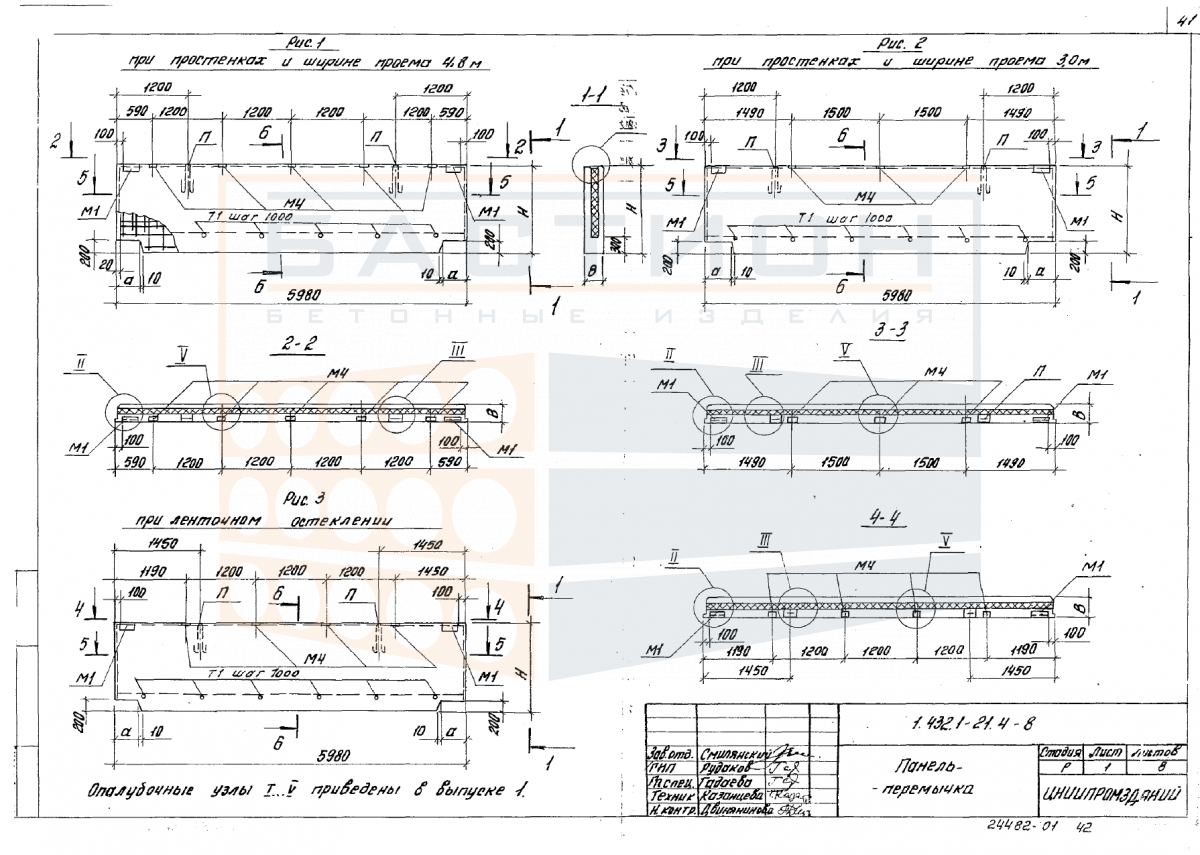

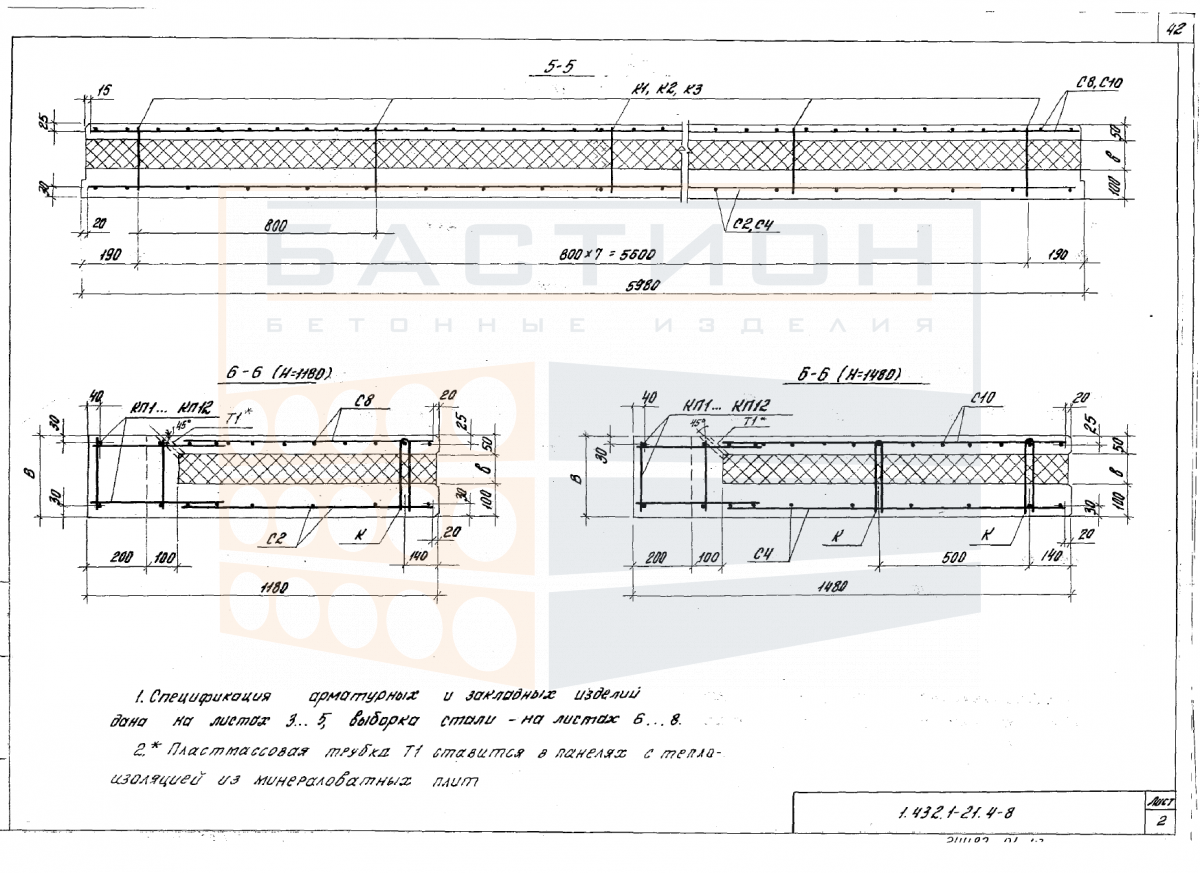

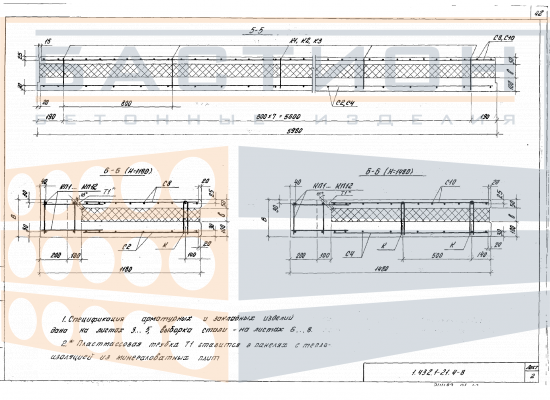

Монтаж панелей осуществляется с использованием крана. Панели опираются на выровненное основание, толщина шва между панелью и фундаментом назначается проектом. Для обеспечения устойчивости и геометрии каркаса панели фиксируются временными связями до заполнения стыков. Вертикальные соединения панелей выполняются с помощью сварки закладных деталей, расположенных в бетонных слоях. При установке предусматривается зазор для последующего утепления стыка. Контроль качества монтажа включает проверку вертикальности, плоскостности и плотности примыкания.

• Панели серии 1.432.1-21 вып. 4 применяются для ограждающих конструкций цокольного этажа с шагом колонн до 6 м.
• Изделия рассчитаны на эксплуатацию в зданиях с сухим, нормальным и влажным режимом помещений.
• Монтаж панелей выполняется после устройства фундаментов и гидроизоляции, с обязательной выверкой по осям.
• Стыки между панелями герметизируются с использованием уплотнительных прокладок и мастик.
• Для предотвращения мостиков холода места сопряжения изолируются дополнительным слоем утеплителя.
• Не допускается опирание перекрытий непосредственно на панели без распределительного пояса.
• Допустимые отклонения от проектного положения регулируются СП 70.13330 и паспортом изделия.

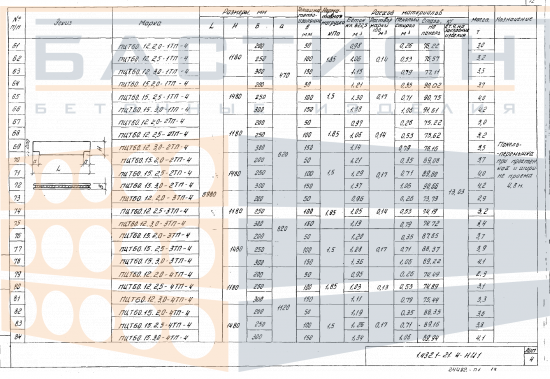

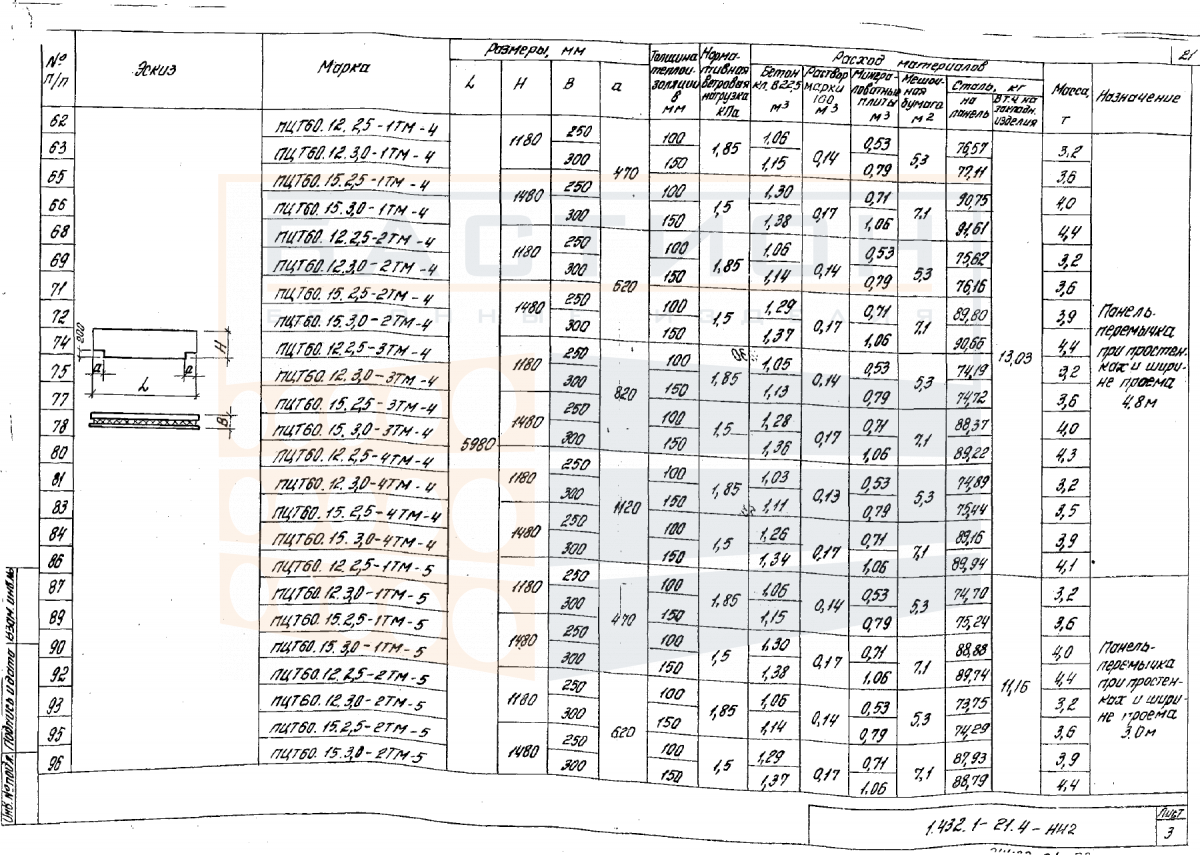

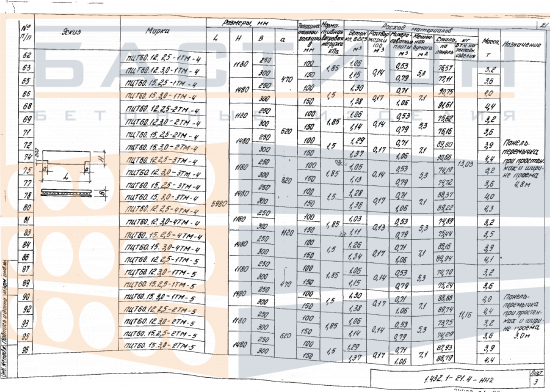

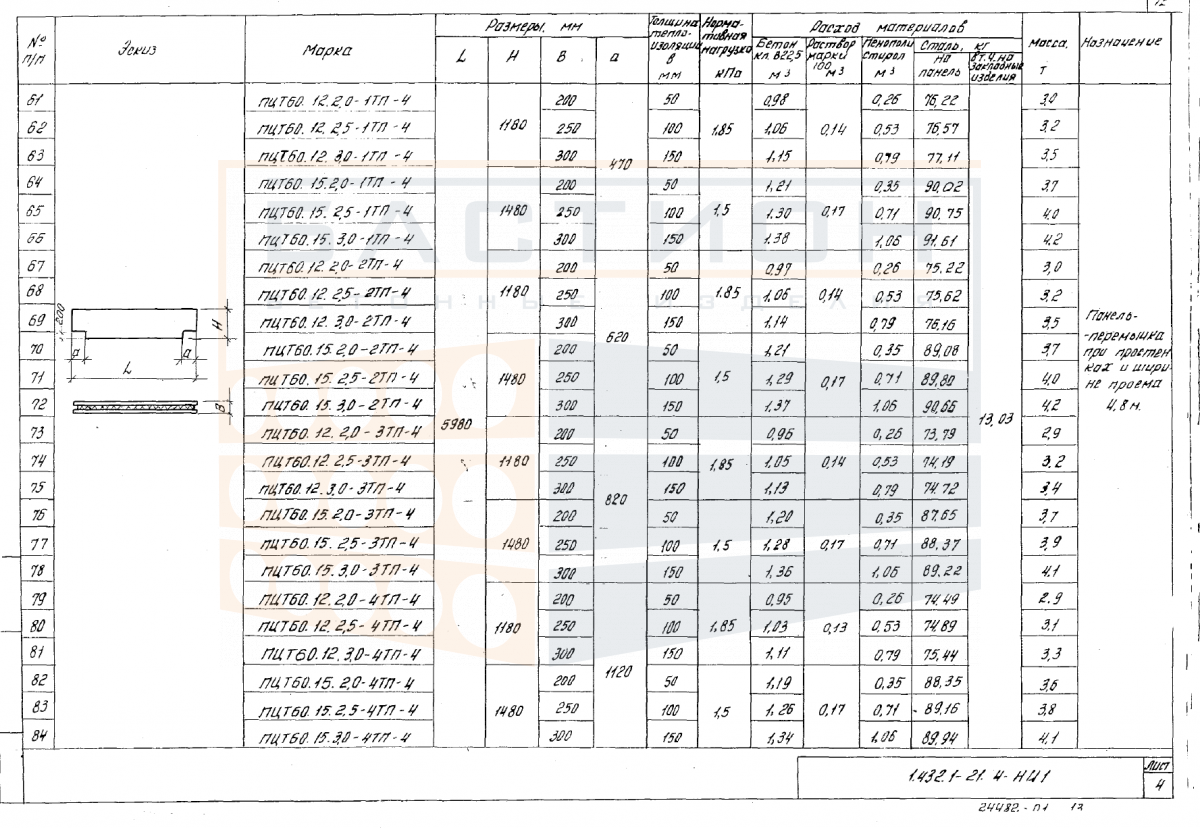

Технические характеристики панели (класс бетона, марка арматуры, морозостойкость) задаются проектом и указываются в паспорте на партию. Изделие соответствует требованиям ГОСТ 31310-2015 в части номенклатуры и методов контроля.

Правила хранения и транспортировки изделия

Панели складируют в вертикальном или наклонном положении в кассетах. При горизонтальном хранении укладка допускается не более чем в два ряда на деревянные прокладки, расположенные под монтажными петлями. Прокладки обеспечивают зазор между панелями не менее 50 мм. Рабочие поверхности (грани стыков) защищают от повреждений.

Транспортировку панелей осуществляют в вертикальном положении в специализированных панелевозах с фиксацией верхнего и нижнего поясов. Погрузку и разгрузку производят с использованием траверс, обеспечивающих равномерное распределение усилий. Запрещается перемещение панелей волоком или сбрасывание. Крепление на транспортном средстве должно исключать смещение панелей в пути.
