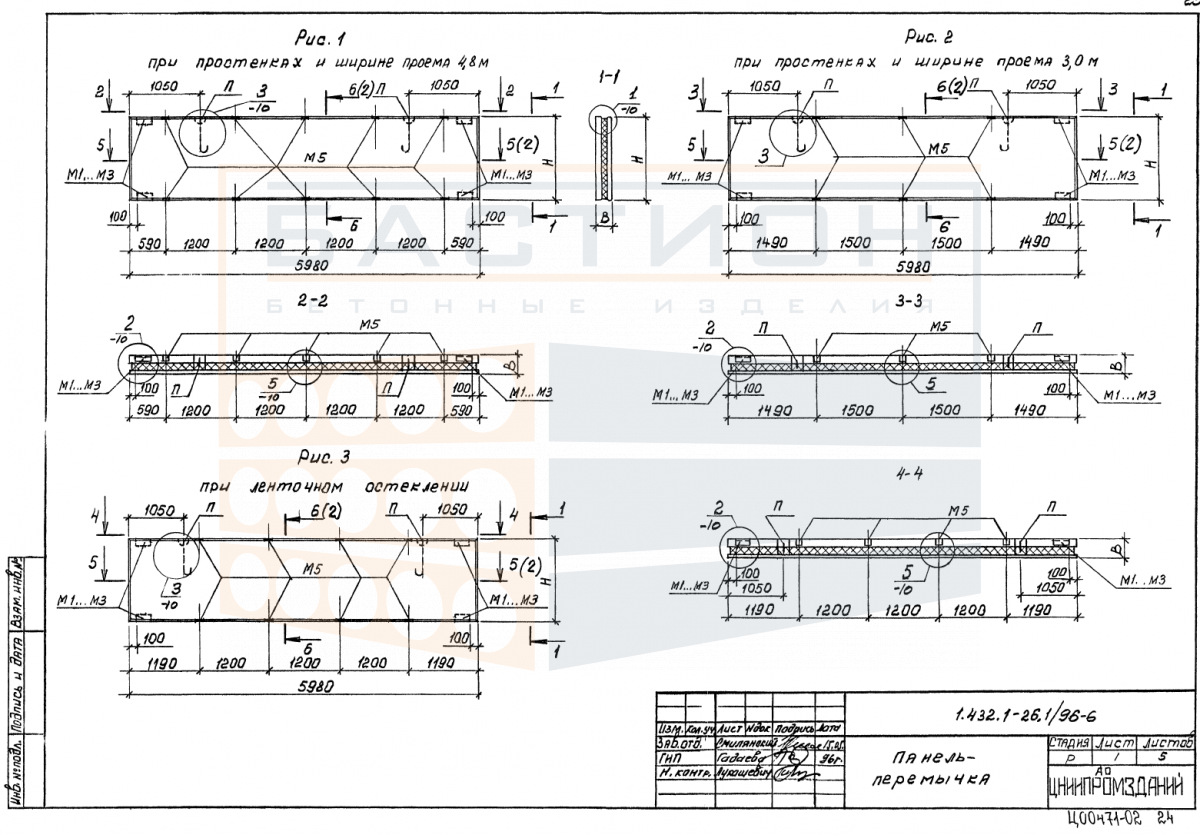

Панель трехслойная стеновая ПСТ 60.18.2,0-6 по серии 1.432.1-26 вып. 1/96

Панель трёхслойная стеновая ПСТ 60.18.2,0‑6 — сборный железобетонный элемент для возведения наружных стен промышленных зданий. Предназначена для эксплуатации в условиях нормального, влажного или мокрого режима.

Расшифровка маркировки

Обозначение ПСТ 60.18.2,0‑6 содержит следующие параметры:

• ПСТ — панель стеновая трёхслойная;
• 60 — длина (60 дм = 5 980 мм);
• 18 — высота (18 дм = 1 780 мм);
• 2,0 — толщина (2,0 дм = 200 мм);
• 6 — тип панели (панель-перемычка при ленточном остеклении).

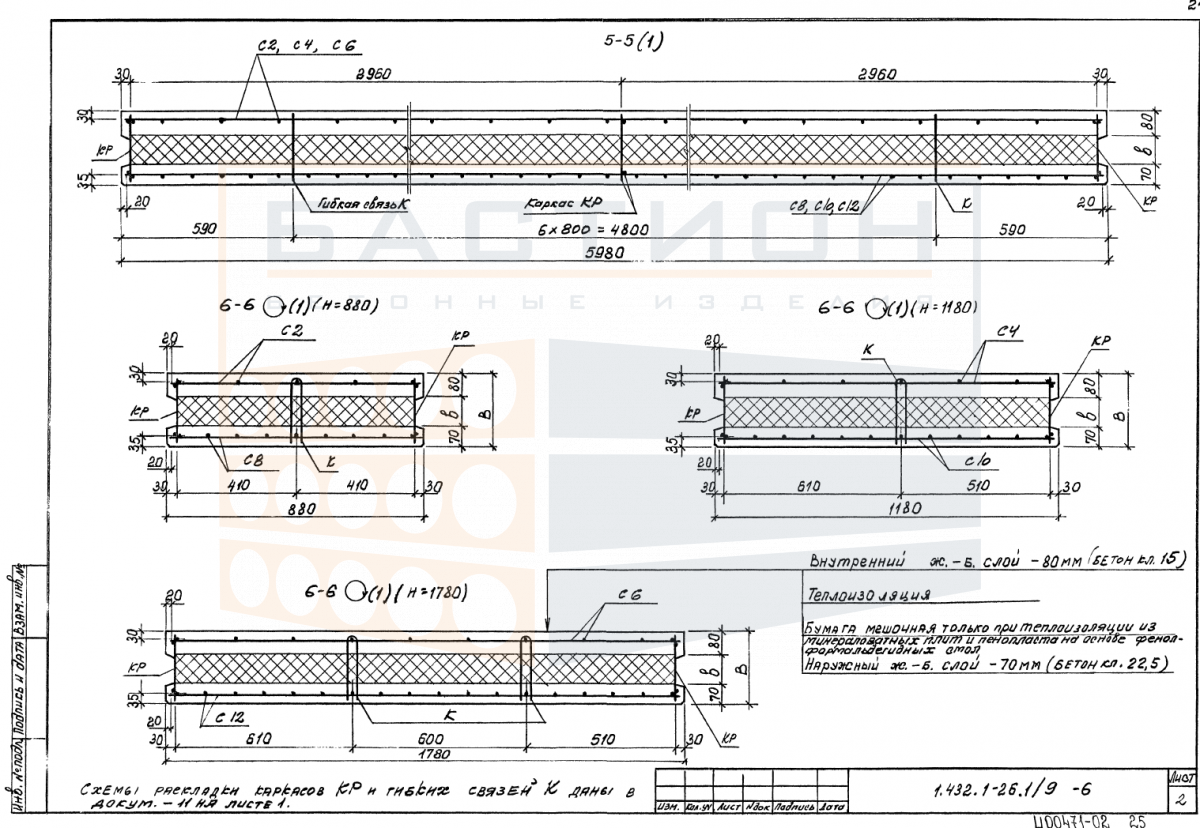

Конструкция

Панель изготавливается методом формования из тяжёлого бетона и состоит из трёх слоёв, соединённых стальными гибкими связями:

• Наружный армированный бетонный слой — обеспечивает защиту конструкции и формирует внешний облик стены.
• Средний теплоизоляционный слой — выполнен из полистирола или минераловатных плит, отвечает за теплосбережение.
• Внутренний армированный бетонный слой — формирует внутреннюю поверхность стены и несёт часть нагрузки.

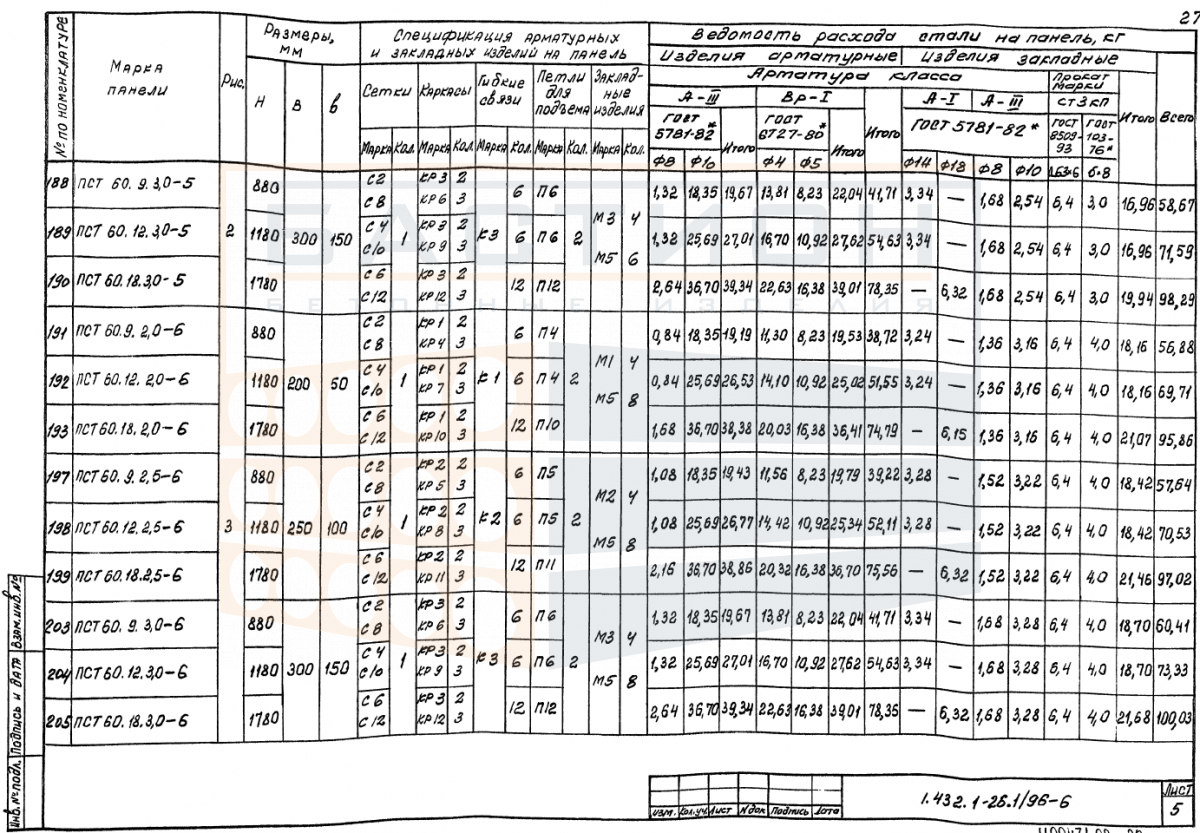

Армирование осуществляется сварными сетками из стали класса AIII и проволоки BpI.

Технические характеристики

• Длина: 5980 мм;
• Ширина: 1780 мм;
• Толщина: 200 мм;
• Масса изделия: 4230 кг.

Монтаж

Установка выполняется вертикально с использованием грузоподъёмной техники. Фиксация — через строповочные петли, предусмотренные конструкцией.
Основные требования при монтаже:

• точное соблюдение проектных отметок;
• обеспечение герметичности стыков;
• контроль вертикальности установки.

Область применения

• Возведение наружных стен промышленных и производственных зданий;
• строительство объектов с повышенной влажностью помещений;
• монтаж стен в условиях агрессивной среды.


Нормативная база

Производство регламентируется:

• серией 1.432.1‑26 вып. 1/96 (основные чертежи и технические требования);
• ГОСТ 13015‑2012 (общие технические условия для бетонных и железобетонных изделий).

Транспортировка

• Перевозка — только специализированным транспортом;
• положение — строго вертикальное;
• обязательная надёжная фиксация (исключает смещение и опрокидывание);
• соблюдение правил перевозки крупногабаритных и тяжеловесных грузов.
