Панель трехслойная стеновая ПСТ 60.12.2,5-6 по серии 1.432.1-26 вып. 1/96

Панель трёхслойная стеновая ПСТ 60.12.2,5‑6 — сборный железобетонный элемент для возведения наружных стен промышленных зданий. Предназначена для строительства объектов с нормальными, влажными и мокрыми режимами эксплуатации.

Расшифровка маркировки

Обозначение ПСТ 60.12.2,5‑6 включает:

• ПСТ — панель стеновая трёхслойная;
• 60 — длина (60 дм = 5 980 мм);
• 12 — высота (12 дм = 1 180 мм);
• 2,5 — толщина (2,5 дм = 250 мм);
• 6 — тип панели (панель-перемычка при ленточном остеклении).

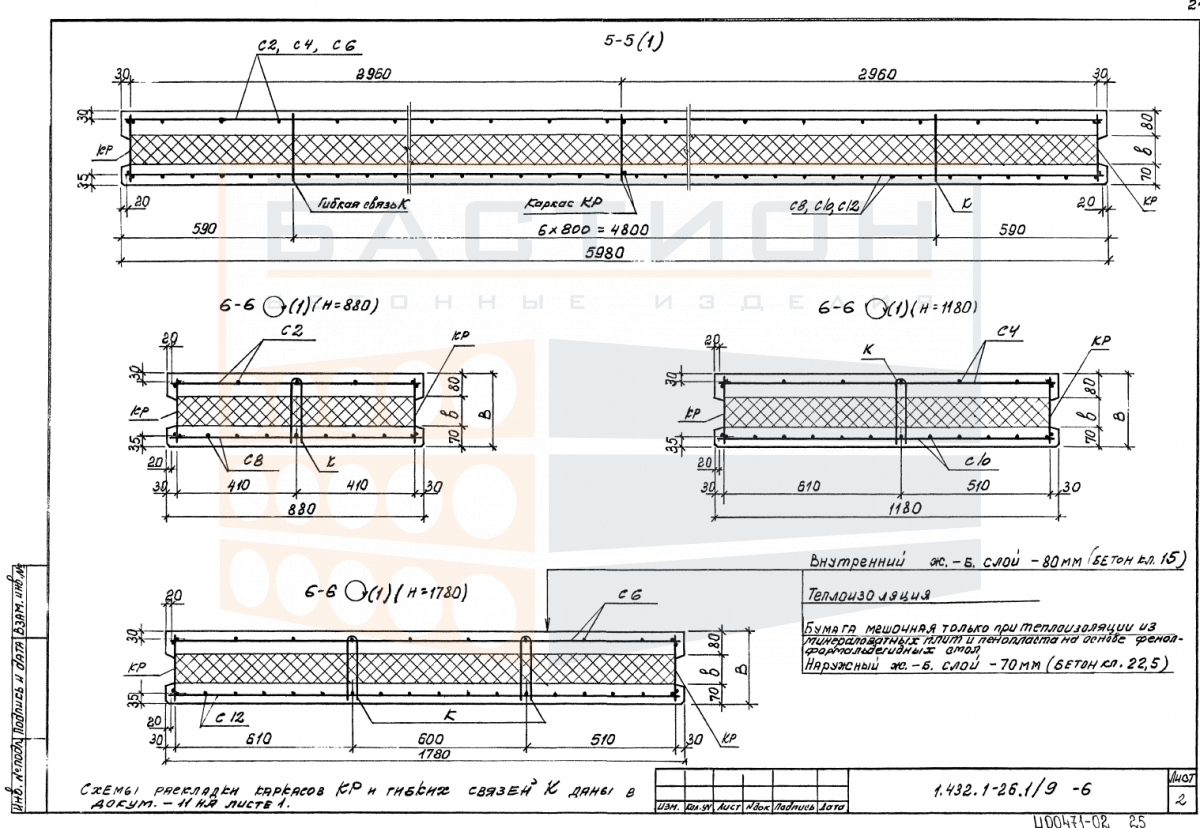

Конструкция и технология изготовления

Панель производится методом формования из тяжёлого бетона. Конструктивно состоит из трёх слоёв:

• Наружный армированный бетонный слой — обеспечивает защиту и внешний вид конструкции.
• Средний теплоизоляционный слой — выполняется из полистирола либо минераловатных плит, отвечает за теплосбережение.
• Внутренний армированный бетонный слой — формирует внутреннюю поверхность стены и несёт часть нагрузки.

Слои соединяются между собой стальными гибкими связями, обеспечивающими совместную работу всех слоёв. Армирование выполняется сварными сетками из стали класса AIII и проволоки BpI.

Технические характеристики

• Длина: 5980 мм;
• Ширина: 1180 мм;
• Высота (толщина): 250 мм;
• Масса изделия: 2900 кг.

Монтаж

Установка выполняется вертикально с применением грузоподъёмной техники. Фиксация осуществляется через строповочные петли, предусмотренные в конструкции панели. При монтаже необходимо:

• соблюдать проектные отметки;
• обеспечивать герметичность стыков;
• контролировать вертикальность установки.

Область применения

• возведение наружных стен промышленных и производственных зданий;
• строительство объектов с повышенной влажностью помещений;
• монтаж стен в условиях агрессивной среды;
• устройство простенков при проёмах шириной 4,5 м.

Нормативная база

Производство регламентируется:

• серией 1.432.1‑26 вып. 1/96 (основные чертежи и технические требования);
• ГОСТ 13015‑2012 (общие технические условия для бетонных и железобетонных изделий).

Транспортировка и хранение

Транспортировка:

• осуществляется только специализированным транспортом;
• панель перевозится исключительно в вертикальном положении;
• обязательна надёжная фиксация от смещения и опрокидывания;
• требуется соблюдение правил перевозки крупногабаритных и тяжеловесных грузов.

Хранение:

• на деревянных прокладках толщиной 30–50 мм;
• в вертикальном положении;
• с защитой теплоизоляционного слоя от увлажнения (под навесом или плёнкой);
• с обеспечением свободного доступа для осмотра и строповки;
• с соблюдением расстояний между панелями для предотвращения повреждений.
