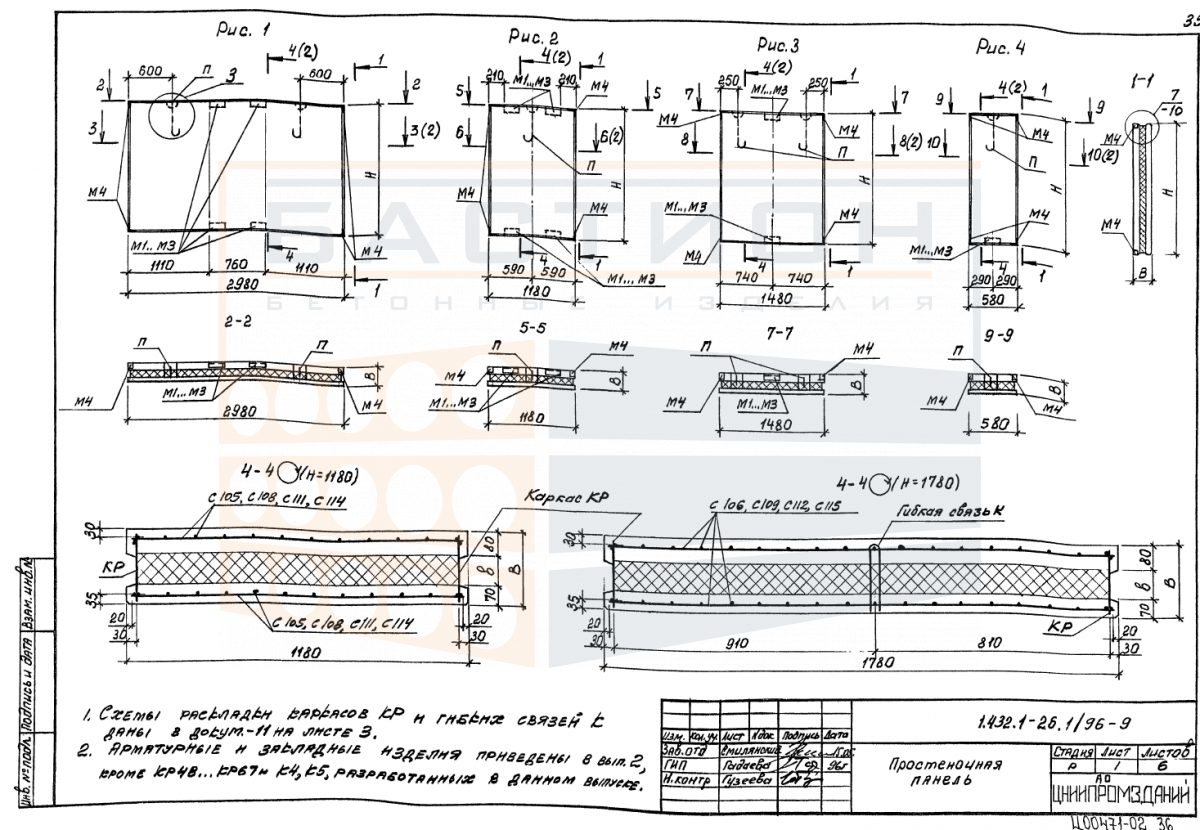

Панель трехслойная стеновая ПСТ 6.12.2,8 по серии 1.432.1-26 вып. 1/96

Панель ПСТ 6.12.2,8 — трёхслойная «сэндвич‑панель» для наружных стен промышленных и производственных зданий. По сути, это прочный «бутерброд»: два слоя железобетона с утеплителем между ними. Такая конструкция:

• надёжно удерживает тепло;
• выдерживает серьёзные механические нагрузки;
• устойчива к сейсмическим воздействиям (до 9 баллов);
• подходит для зон с повышенной влажностью.

Это простеночная панель — она монтируется между оконными и дверными проёмами. Её использование позволяет быстро возвести долговечные стены без дополнительных затрат на черновую отделку.

Расшифровка маркировки

• ПСТ — панель стеновая трёхслойная («сэндвич»);
• 6 — длина панели округлённо в дм;
• 12 — высота панели округлённо в дм;
• 2,8 — толщина панели округлённо в дм.

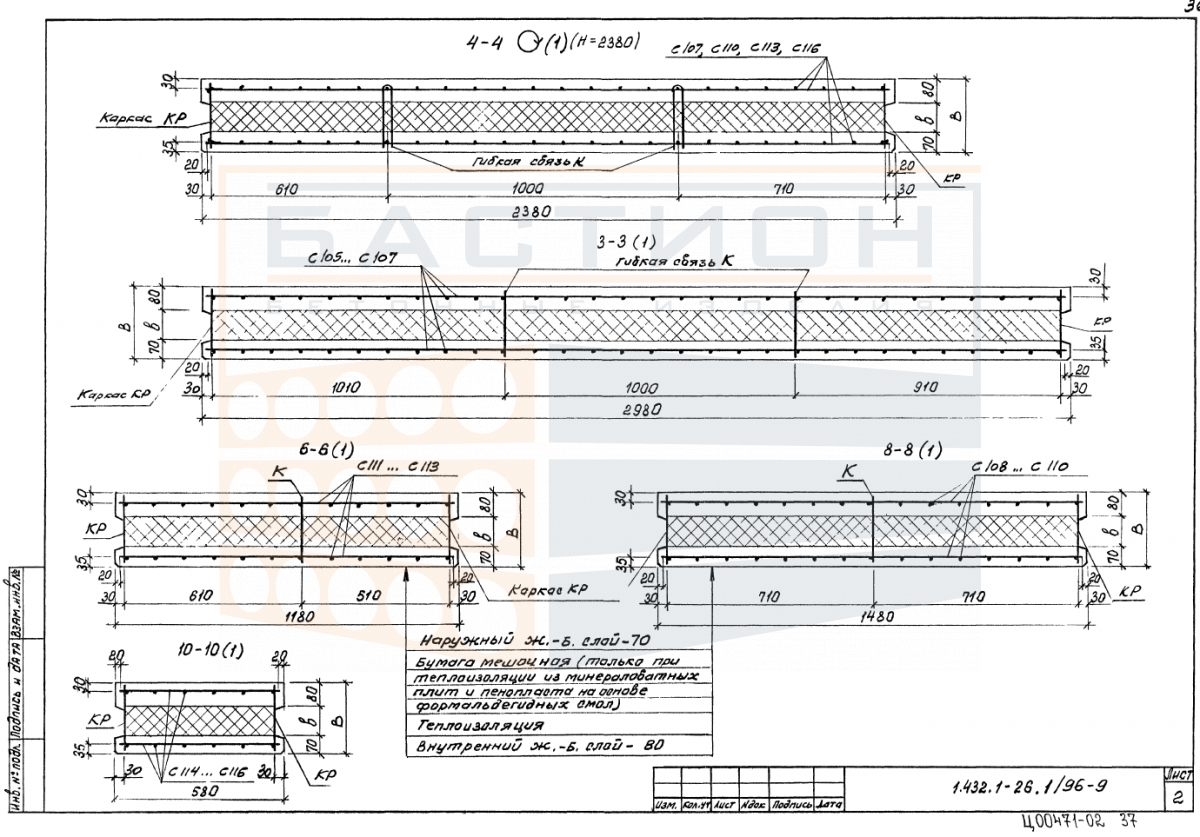

Конструкция изделия

Панель состоит из трёх слоёв:

• наружный — железобетон (защищает конструкцию и формирует внешний вид);
• средний — утеплитель (в проекте может быть использован плитный полистирол марки 35 либо минераловатные плиты);
• внутренний — несущий железобетонный слой.

Ключевые особенности:

• гибкие некорродирующие связи между слоями — предотвращают разрушение при деформациях;
• технология формования «лицом вниз» — обеспечивает идеально гладкую наружную поверхность;

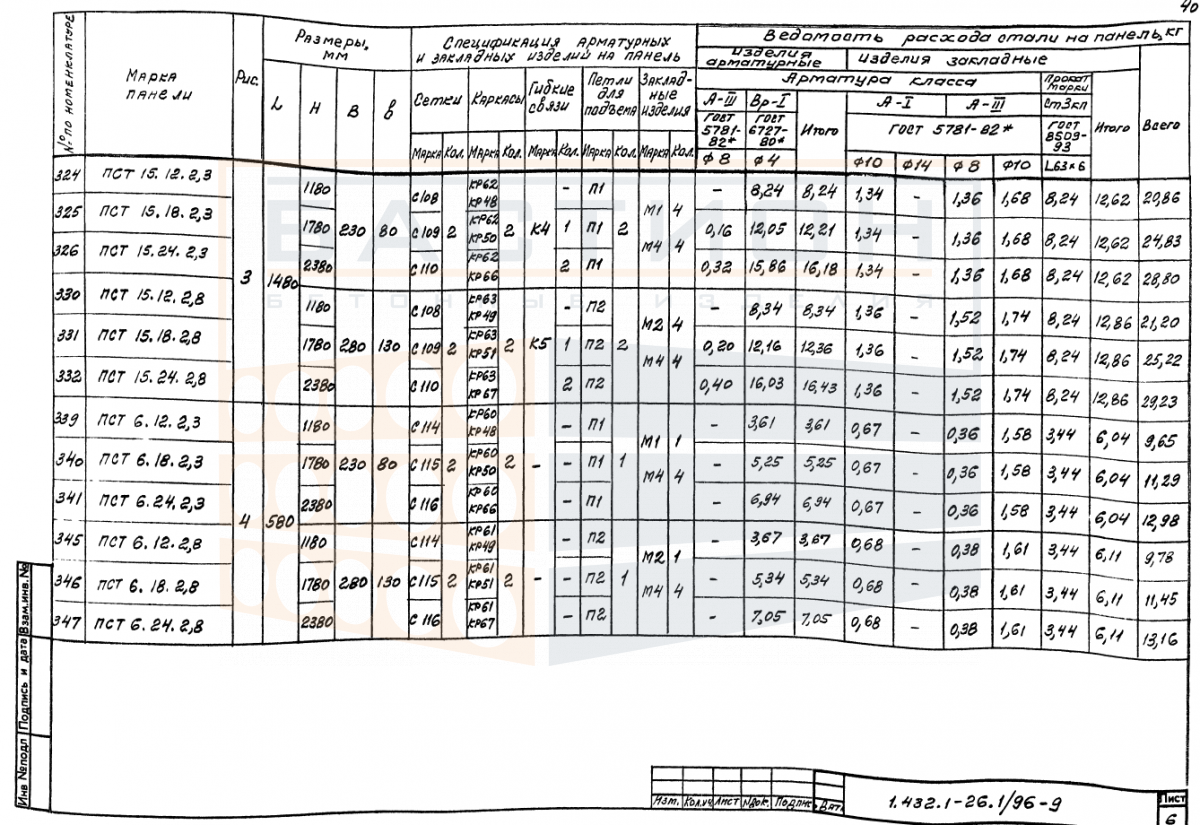

• армирование сварными сетками из стали класса AIII и проволоки класса BpI — повышает прочность конструкции;
• защищённые от коррозии связи и каркасы (горячее цинкование или алюминирование, толщина покрытия ≥ 50 мкм) — увеличивают срок службы;
• строповочные петли из горячекатаной круглой стали — предназначены для монтажа.

Способ установки

Панель поднимают с помощью подъёмной техники, устанавливают вертикально и надёжно фиксируют к несущим конструкциям строго по проектным узлам сопряжения.

Области применения

• наружные стены отапливаемых производственных зданий;
• ограждения складских комплексов;
• промышленные сооружения в сейсмоактивных зонах (7–9 баллов);
• здания с нормальным, влажным или мокрым режимом эксплуатации;
• объекты химической, фармацевтической и пищевой промышленности (при подборе соответствующих утеплителя и защитных слоёв);
• участки стен между проёмами (простенки) в зданиях разного назначения.

Стандарты изготовления изделия

Изделие производится по серии 1.432.1‑26 вып. 1/96 и соответствует:

• требованиям СНиП по нагрузкам, теплотехнике и антикоррозионной защите;
• нормам ГОСТ 11024‑84 (технические условия для стеновых панелей);
• правилам контроля качества по ГОСТ 8829‑85 (испытания на прочность, жёсткость и трещиностойкость).

Технические параметры бетона:

• класс — не ниже B22,5;
• марка по морозостойкости — F75 (может корректироваться в зависимости от климатических условий региона).

Транспортировка и хранение

Перевозка. Осуществляется на спецтранспорте (панелевозах или ж/д платформах) в вертикальном или «монтажном» положении. Панель надёжно фиксируется для исключения смещения. Верхний торец по всей длине оклеивается водонепроницаемым материалом для защиты утеплителя от осадков. Опоры размещаются только под несущим слоем (опирание на теплоизоляционный или наружный слой недопустимо).

Хранение. На ровной площадке под навесом, на деревянных прокладках высотой ≥ 3 см. Панель устанавливается вертикально или с небольшим наклоном с полным опиранием на прокладки. Маркировка должна быть хорошо видна.

Погрузка и разгрузка. Выполняется только за монтажные петли с применением строп и траверс. Запрещено волочить панель или сбрасывать — это может привести к повреждению конструкции.
