Панель трехслойная стеновая ПСТ 15.12.2,8 по серии 1.432.1-26 вып. 1/96

Панель ПСТ 15.12.2,8 — трёхслойная «сэндвич‑панель» для наружных стен промышленных и производственных зданий. Представьте прочный «бутерброд»: два слоя железобетона с утеплителем между ними. Такая конструкция:

• эффективно удерживает тепло;
• выдерживает значительные механические нагрузки;
• устойчива к сейсмическим воздействиям (до 9 баллов);
• подходит для зон с повышенной влажностью и агрессивными средами.

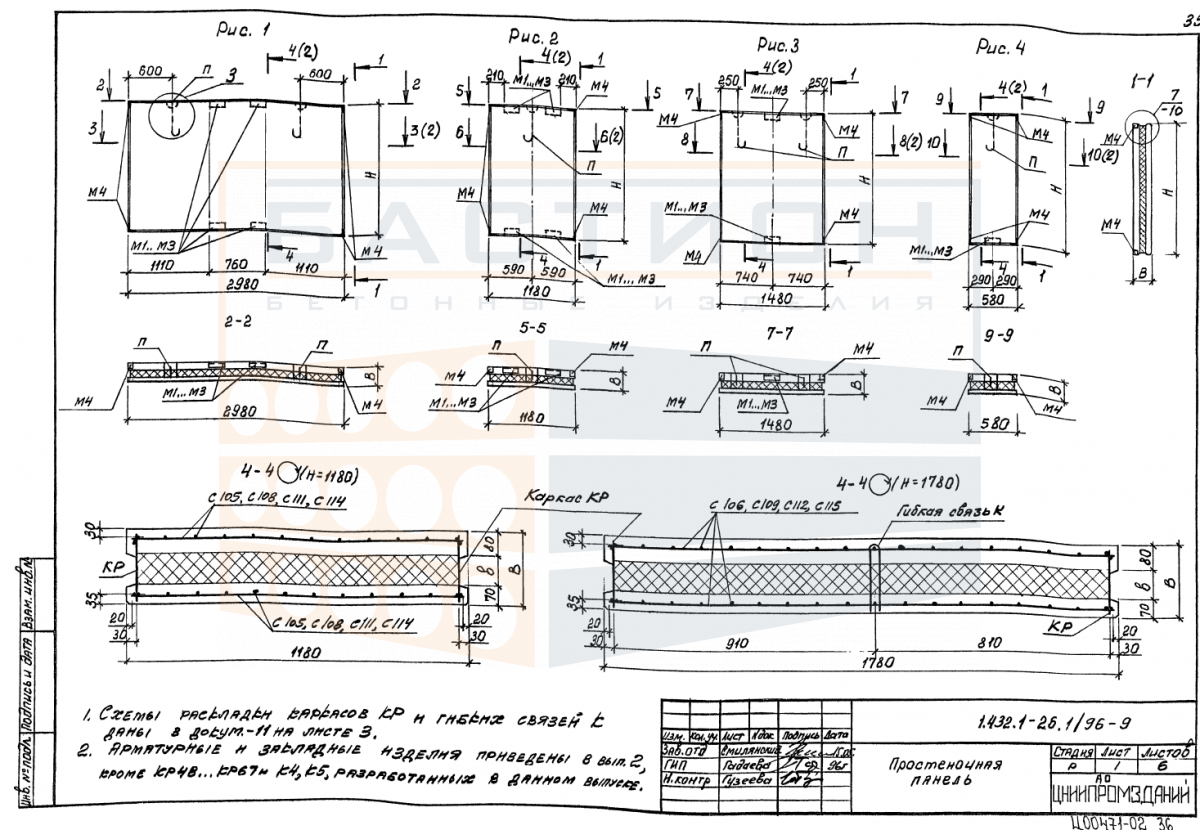

Это простеночная панель — она специально предназначена для монтажа между оконными и дверными проёмами. Благодаря гладкой наружной поверхности не требует черновой отделки, что сокращает сроки и затраты на строительство.

Расшифровка маркировки

• ПСТ — панель стеновая трёхслойная («сэндвич»);
• 15 — длина панели округлённо в дм;
• 12 — высота панели округлённо в дм;
• 2,8 — толщина панели округлённо в дм.

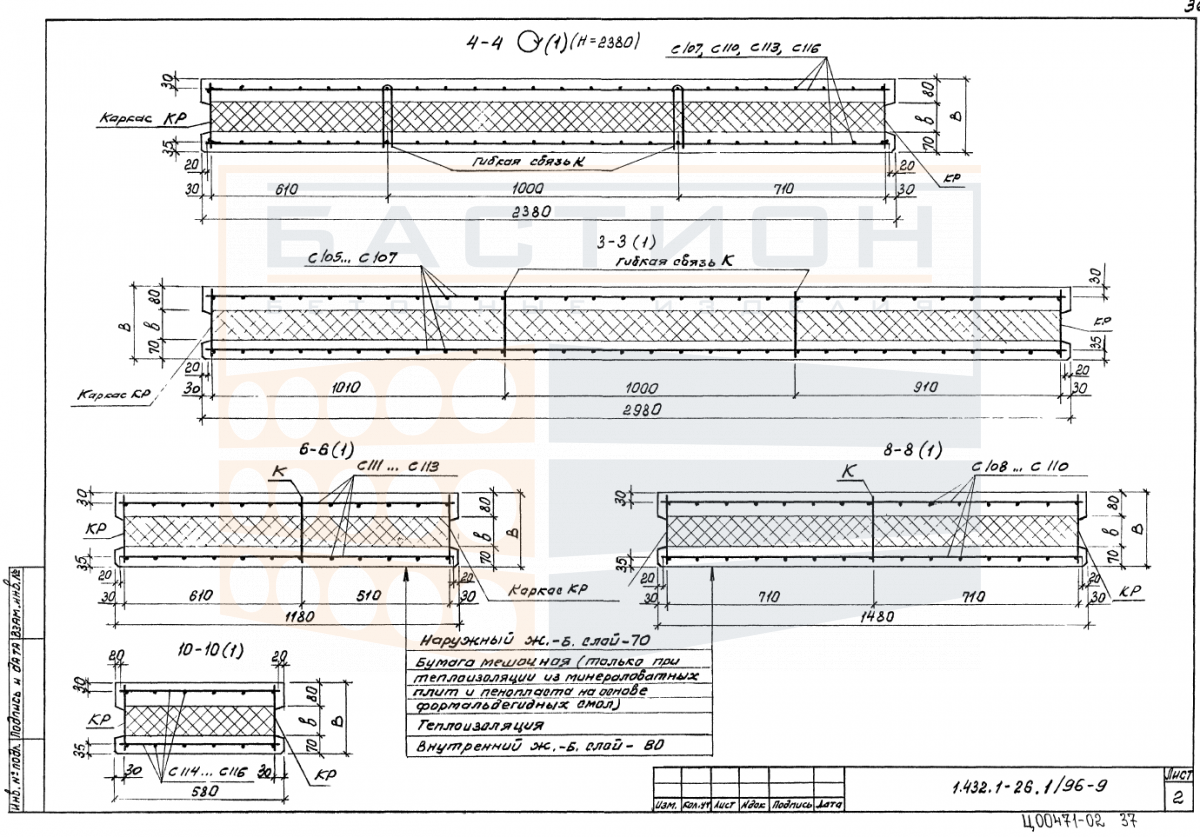

Конструкция изделия

Панель состоит из трёх слоёв:

• наружный — железобетон (защищает конструкцию и формирует внешний вид);
• средний — утеплитель (в проекте может быть использован плитный полистирол марки 35 или минераловатные плиты);
• внутренний — несущий железобетонный слой.

Ключевые особенности конструкции:

• гибкие некорродирующие связи между слоями — предотвращают разрушение при деформациях;
• технология формования «лицом вниз» — обеспечивает идеально гладкую наружную поверхность;

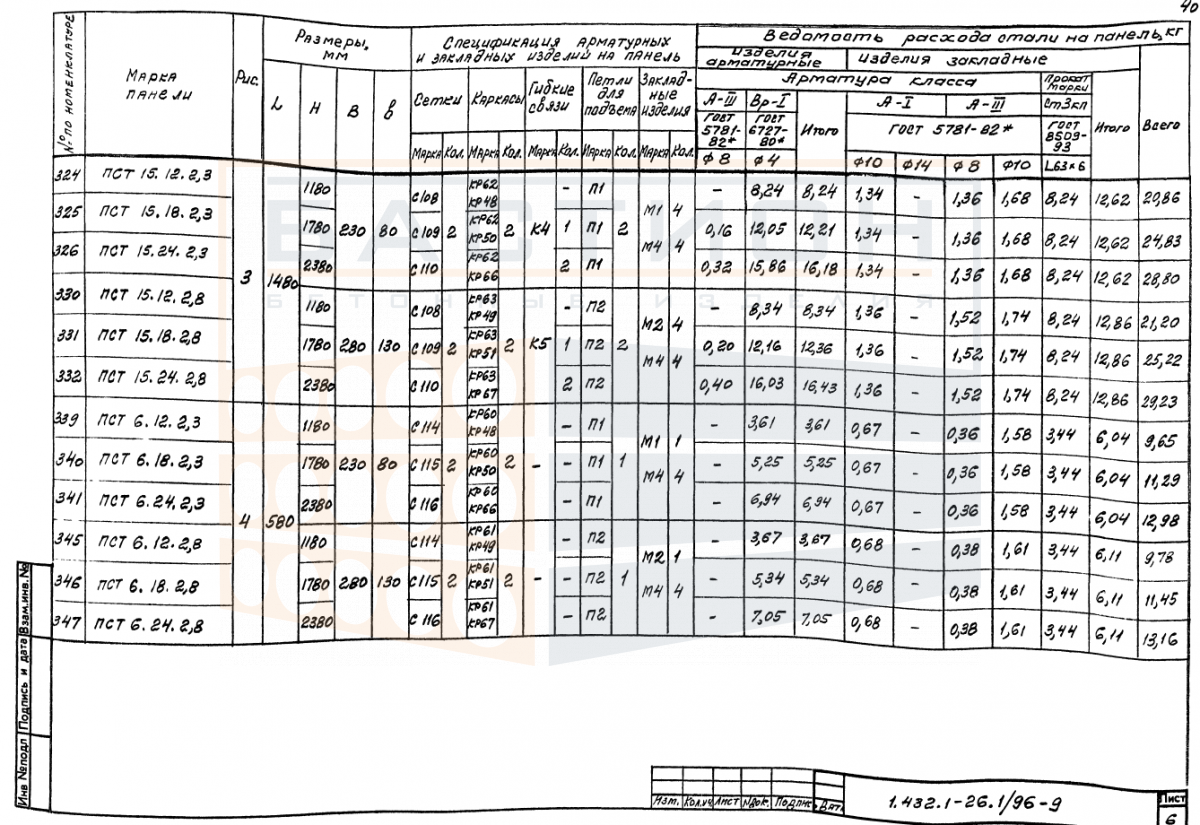

• армирование сварными сетками из стали класса AIII и проволоки класса BpI — гарантирует высокую прочность;
• защищённые от коррозии связи и каркасы (горячее цинкование или алюминирование, толщина покрытия ≥ 50 мкм) — продлевают срок службы;
• строповочные петли из горячекатаной круглой стали — предназначены для подъёма и монтажа;
• закладные детали (сетки С75, каркасы К2, петли П1, детали М1/М3) — обеспечивают надёжное сопряжение с другими элементами конструкции.

Способ установки

Панель поднимают с помощью подъёмной техники, устанавливают вертикально и надёжно фиксируют к несущим конструкциям строго по проектным узлам сопряжения. При монтаже важно соблюдать положение панели как простеночного элемента — между проёмами.

Области применения

• наружные стены отапливаемых производственных зданий (в том числе между проёмами — как простеночные элементы);
• ограждения складских комплексов;
• промышленные сооружения в сейсмоактивных зонах (7–9 баллов);
• здания с нормальным, влажным или мокрым режимом эксплуатации;
• объекты химической, фармацевтической, пищевой и парфюмерной промышленности (при подборе соответствующих утеплителя и защитных слоёв);
• заполнение простенков в зданиях различного назначения.

Стандарты изготовления изделия

Изделие производится по серии 1.432.1‑26 вып. 1/96 и соответствует:

• требованиям СНиП по нагрузкам, теплотехнике и антикоррозионной защите;
• нормам ГОСТ 11024‑84 (технические условия для стеновых панелей);
• правилам контроля качества по ГОСТ 8829‑85 (испытания на прочность, жёсткость и трещиностойкость).

Технические параметры:

• класс бетона — не ниже B22,5;
• марка по морозостойкости — F75 (может корректироваться в зависимости от климатических условий региона);
• объём бетона — 0,53 м³;
• геометрический объём — 0,504 м³;
• масса — 730 кг;
• длина — 1 480 мм;
• высота — 1 180 мм;
• ширина (толщина) — 280 мм.

Транспортировка и хранение

Перевозка. Осуществляется на спецтранспорте (панелевозах или ж/д платформах) в вертикальном или «монтажном» положении. Панель надёжно фиксируется, чтобы исключить смещение. Верхний торец по всей длине оклеивается водонепроницаемым материалом — это защищает утеплитель от осадков. Опоры размещают только под несущим слоем (опирание на теплоизоляционный или наружный слой недопустимо).

Хранение. На ровной площадке под навесом, на деревянных прокладках высотой ≥ 3 см. Панель устанавливают вертикально или с небольшим наклоном, обеспечивая полное опирание на прокладки. Маркировка должна быть хорошо видна. Панели с браком складируют отдельно.

Погрузка и разгрузка. Только за монтажные петли, с применением строп и траверс. Запрещено волочить панель или сбрасывать — это может повредить конструкцию. Все работы проводятся с соблюдением правил техники безопасности.
