Панель трехслойная стеновая ПСТ 12.24.2,8 по серии 1.432.1-26 вып. 1/96

Панель трехслойная стеновая ПСТ 12.24.2,8 по серии 1.432.1-26 вып. 1/96 — это сборный железобетонный элемент для наружных стен зданий с раздельными несущим, теплоизоляционным и защитным слоями. Внутренний слой выполнен из тяжелого бетона и воспринимает нагрузки от перекрытий и ветра. Наружный слой толщиной не менее 50 мм защищает утеплитель от атмосферных воздействий. Теплоизоляционный слой обеспечивает нормируемое сопротивление теплопередаче.

Панели применяются в каркасных и бескаркасных зданиях гражданского и промышленного назначения. Вертикальный монтаж осуществляется с опиранием на фундамент или перекрытие. Ошибки в выборе типоразмера или нарушение технологии стыковки приводят к снижению несущей способности, промерзанию швов и коррозии арматуры.

Область применения и технические особенности

Монтаж панелей производится после выверки осей и установки временных креплений. Фиксация выполняется сваркой закладных деталей к элементам каркаса. Герметизация стыков обязательна для обеспечения воздухонепроницаемости.

• Панели предназначены для наружных стен отапливаемых зданий с относительной влажностью воздуха не выше 75%.
• Размеры панели: длина 1180 мм, ширина 2380 мм, толщина 280 мм. Монтажная масса определяется проектным армированием.
• Несущий слой изготавливается из тяжелого бетона класса по прочности, заданного проектом, с внутренним стальным армированием.

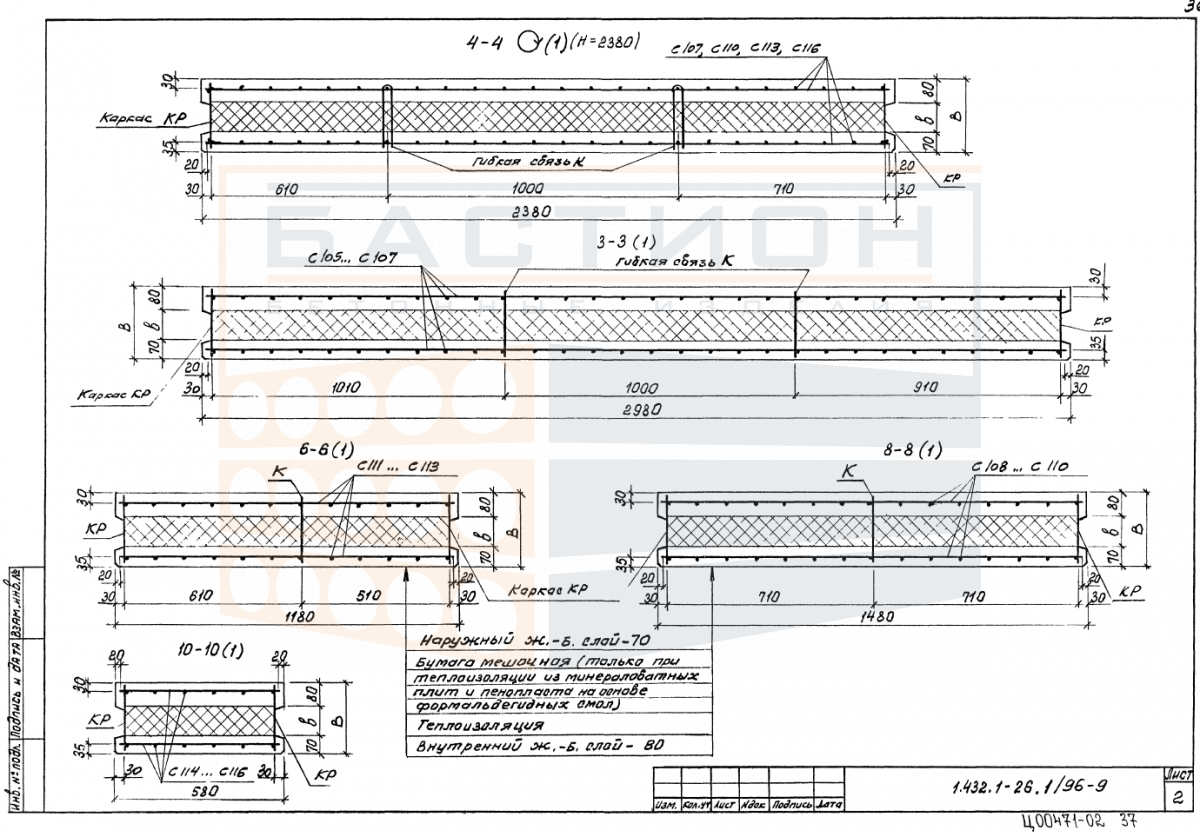

• Гибкие связи между слоями выполняются из коррозионностойкой стали по расчету на восприятие усилий.

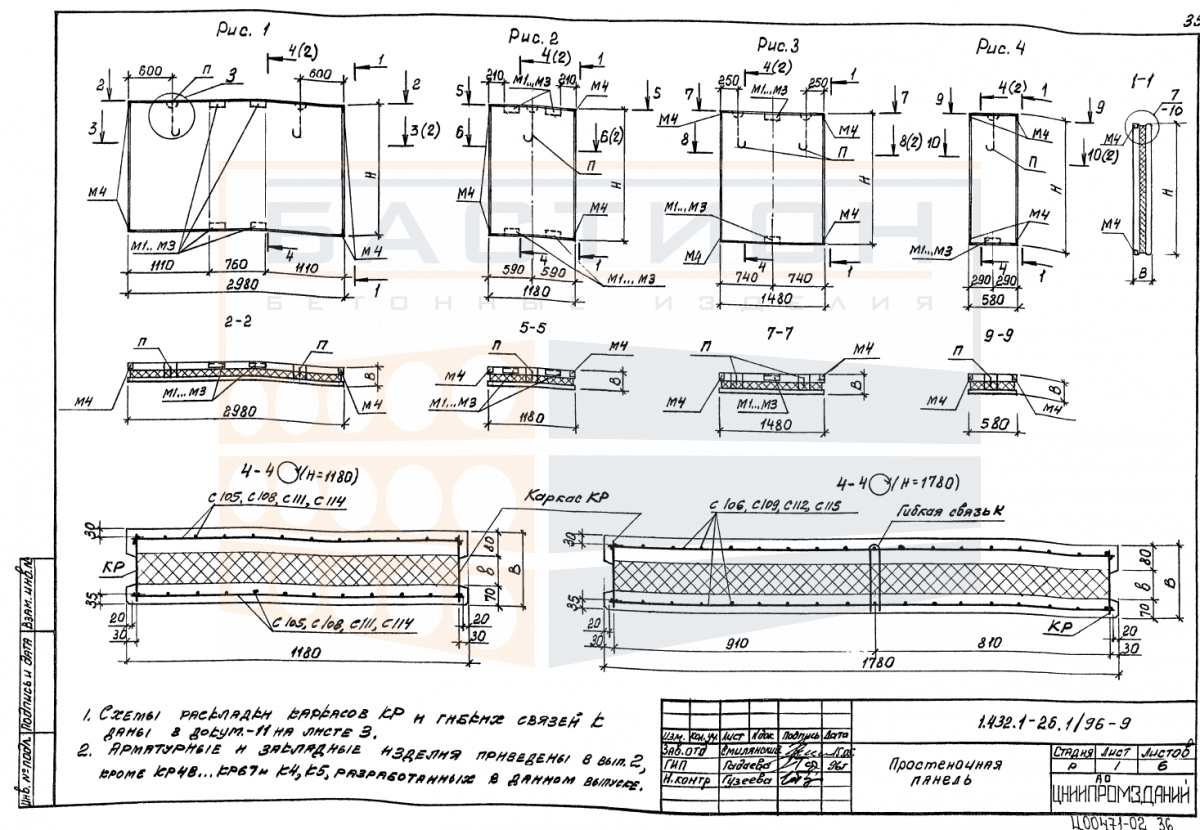

• Проемы и закладные детали располагаются по проекту серии 1.432.1-26 вып. 1/96.
• Подъем панелей осуществляется за монтажные петли с применением траверсы, исключающей перекос и повреждение кромок.
• Стыки между панелями уплотняются герметиками на основе тиокола или полиуретана с устройством утепляющих вкладышей.

Соблюдение альбома серии 1.432.1-26 вып. 1/96 обеспечивает совместную работу панели с каркасом и долговечность ограждающей конструкции. Допускаются отклонения геометрических размеров, установленные ГОСТ 13015-2012.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в вертикальном положении в кассетных установках или в штабелях на деревянных прокладках. Прокладки располагаются под монтажными петлями в местах опирания. Высота штабеля не должна превышать 2,5 м. Между панелями укладываются мягкие прокладки для защиты теплоизоляционного слоя.

Транспортировка производится в вертикальном или наклонном положении с фиксацией от горизонтальных и вертикальных перемещений. Установка в транспортное средство выполняется с использованием мягких строп или траверс. Запрещается перевозка панелей навалом. При разгрузке исключается ударное воздействие и сколы кромок.
