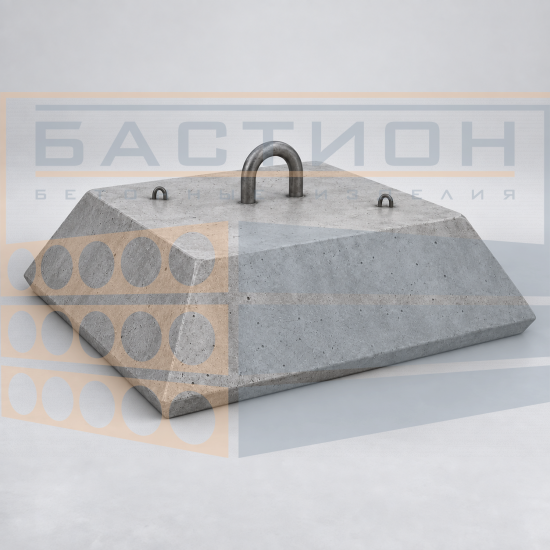

Якорь железобетонный ПРЯ-25

Общее описание

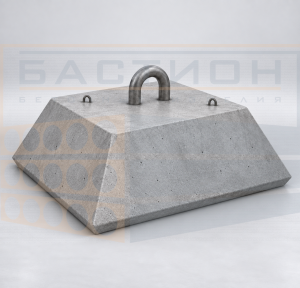

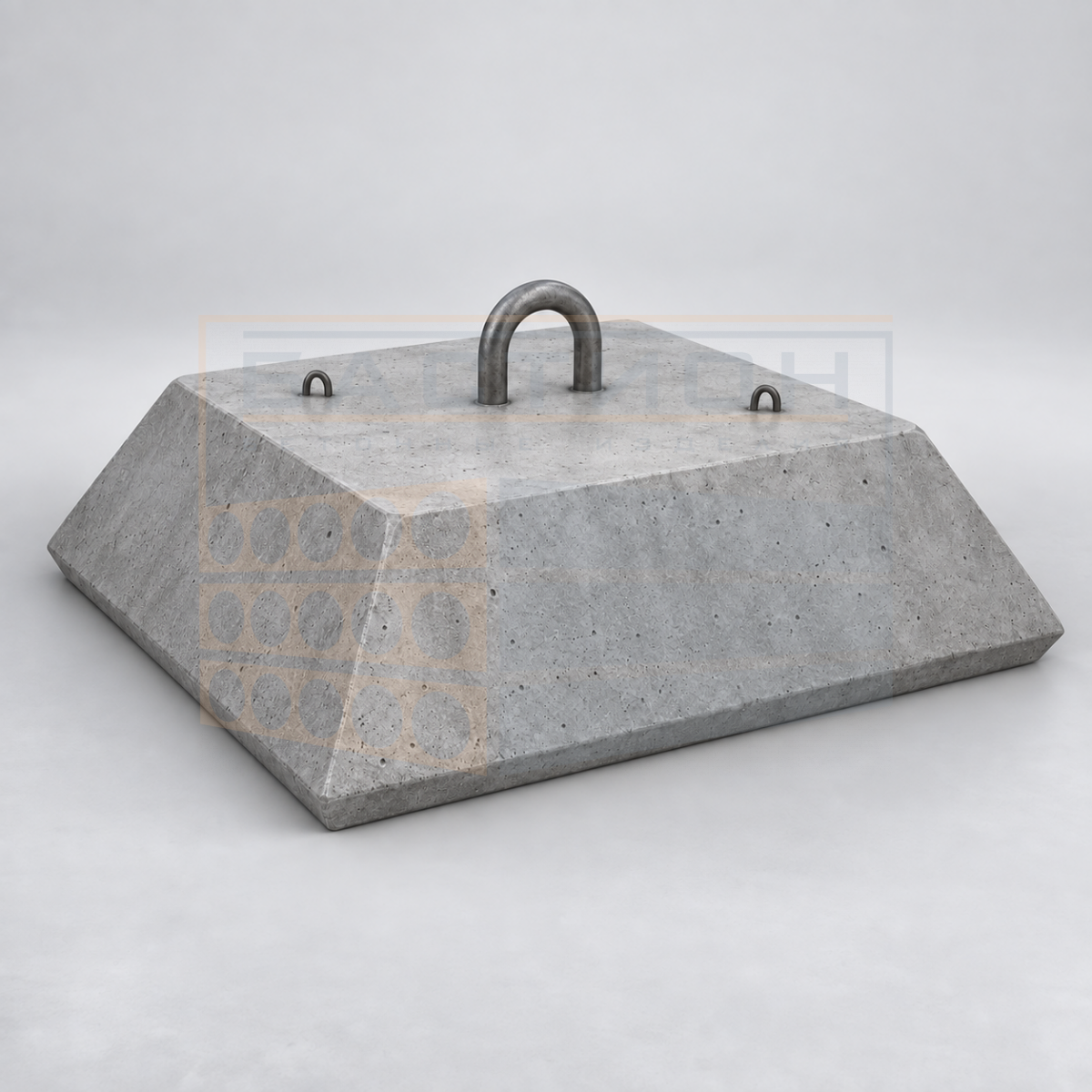

Железобетонный якорь ПРЯ-25 представляет собой квадратную в плане ребристую конструкцию с наклонными боковыми гранями. Размер изделия по нижнему основанию составляет 4200×4200 мм, по верхней грани — 3350×3350 мм. Высота якоря — 850 мм.

Большая масса и развитая опорная площадь позволяют использовать ПРЯ-25 в составе ответственных анкерных систем. Конкретное назначение, схема установки, глубина заложения и величина воспринимаемой нагрузки определяются проектной документацией.

Для соединения с удерживаемой конструкцией предусмотрен основной стальной рым диаметром 80 мм. Основной рым рассчитан на условную нагрузку, равную удвоенному весу якоря. Для погрузки и монтажа предусмотрены два отдельных монтажных рыма.

Конструкция и армирование

Каркас изделия выполняется из горячекатаной гладкой арматурной стали Ст3. Верхняя и нижняя арматурные сетки соединяются пространственными элементами, формирующими армирование плиты и наклонных ребер.

Проектом предусмотрен защитный слой бетона толщиной 80 мм. Основной и монтажные рымы привариваются к нижней арматуре. Анкерные швеллеры соединяются с нижней арматурой через охватывающие скобы.

Состав закладных деталей:

• основной рым Ø80 мм, длина 2820 мм — 1 шт., сталь Ст3;
• монтажный рым Ø20 мм, длина 2050 мм — 2 шт., сталь Ст3;
• анкер из швеллера №10, длина 2000 мм — 2 шт., ГОСТ 8240-97;
• скоба Ø20 мм, длина 1820 мм — 2 шт., сталь Ст3;
• шайба 160×160×15 мм — 2 шт., ГОСТ 19903-74.

Расход арматуры приблизительно 298 кг на одно изделие.

Применение ПРЯ-25

Якорь применяется в составе проектных анкерных систем для закрепления конструкций, воспринимающих горизонтальные, наклонные или выдергивающие усилия. Соединение с удерживаемым объектом выполняется через основной рым.

Несущая способность анкерного узла зависит не только от массы изделия, но и от характеристик грунта, глубины установки, направления нагрузки, конструкции тяги и качества обратной засыпки. Подбор ПРЯ-25 и расчет узла должны выполняться проектной организацией.

Преимущества

• ориентировочная масса изделия 24,7 т;
• бетон высокого класса прочности В45;
• применение сульфатостойкого портландцемента;
• пространственный арматурный каркас;
• основной рабочий рым Ø80 мм;
• отдельные монтажные рымы для погрузки и установки;
• увеличенная опорная площадь 4200×4200 мм;
• изготовление по предоставленной технической документации.

Погрузка, перевозка и хранение

Погрузка и монтаж ПРЯ-25 выполняются за предусмотренные монтажные рымы с использованием согласованной схемы строповки. Основной рым является рабочим элементом анкерного узла и не должен использоваться для погрузки без соответствующего указания в проектной документации.

Вес 24 700 кг и габарит 4200×4200×850 мм требуют индивидуального подбора транспорта, грузоподъемного оборудования и схемы крепления.

Хранить изделие следует в рабочем горизонтальном положении на ровном устойчивом основании с применением деревянных прокладок. Складирование в несколько ярусов допускается только по специально разработанной схеме.
