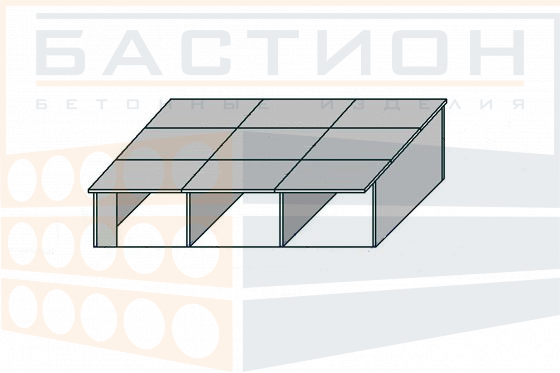

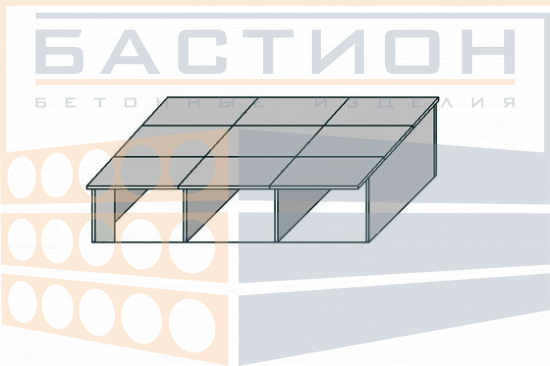

Внутренняя стена ВС-3 гаража железобетонного 12x9

Внутренняя стена ВС-3 гаража железобетонного 12x9 — это стеновая панель из тяжелого железобетона, предназначенная для формирования внутренних перегородок сборного железобетонного гаража габаритами 12×9 м. Изделие воспринимает вертикальные нагрузки от вышележащих конструкций и обеспечивает пространственную жесткость здания. Материал — тяжелый бетон с внутренним стальным армированием, что обеспечивает несущую способность и трещиностойкость.

Применяется в составе сборного гаража, где стыкуется с плитами перекрытия и фундаментом. Нагрузки на стену подбираются по проекту, типовые значения задаются рабочей документацией. Неправильный монтаж или отклонение от проектных решений может привести к деформациям и потере устойчивости конструкции.

Область применения и технические особенности

Монтаж стены выполняется в проектное положение с опиранием на фундаментные балки или плиту пола. Сопряжение с соседними элементами осуществляется через закладные детали или сварку выпусков арматуры. Для обеспечения вертикальности и устойчивости требуется временное крепление до замоноличивания стыков.

• Внутренняя стена ВС-3 служит для разделения помещений гаража и восприятия нагрузок от плит перекрытия.
• Изделие выполняет функцию вертикальной диафрагмы жесткости, воспринимая горизонтальные ветровые и сейсмические воздействия в составе здания.
• Толщина панели 100 мм и армирование подобраны с учетом расчетных нагрузок по проектной документации конкретного объекта.
• Монтаж осуществляется с помощью крана; стена устанавливается на выверенное основание с последующей фиксацией временными распорками.
• Соединение со смежными панелями и плитами выполняется через сварные стыки закладных деталей или анкеровку арматуры.
• После выверки и сварки стыки замоноличиваются бетоном класса не ниже проектного для обеспечения монолитности соединения.
• Допускается установка панели в условиях отрицательных температур при соблюдении технологии зимнего бетонирования.

После окончательной фиксации и замоноличивания стыков панель включается в совместную работу с остальными элементами каркаса гаража.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в вертикальном или наклонном положении на деревянных прокладках, исключающих контакт с грунтом. Прокладки располагаются под монтажными петлями и должны обеспечивать равномерное распределение нагрузки. Высота штабеля не более двух панелей, при этом между ними устанавливаются разделительные бруски.

Транспортировка производится в вертикальном положении с надежным креплением от смещения и опрокидывания. Не допускается перевозка панелей навалом или с выступающими частями, способными повредить кромки. Погрузка и выгрузка осуществляются с использованием траверс и стропов за монтажные петли. Запрещается сбрасывание и удары об элементы кузова.
