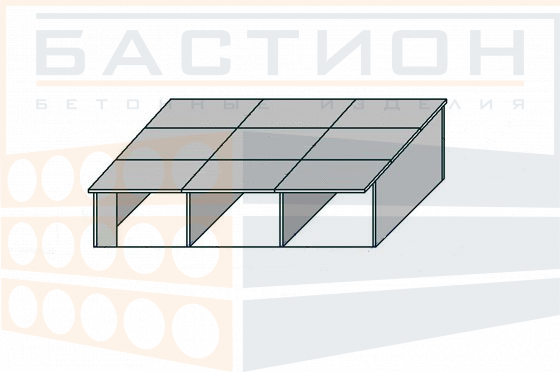

Внутренняя стена ВС-1 гаража железобетонного 12x9

Внутренняя стена ВС-1 гаража железобетонного 12x9 — это стеновая панель, предназначенная для формирования внутренних несущих и самонесущих стен сборного железобетонного гаража типоразмера 12x9 м. Изделие воспринимает вертикальные нагрузки от перекрытий и кровли, обеспечивает жесткость и пространственную устойчивость каркаса.

В составе сборной конструкции гаража внутренняя стена ВС-1 устанавливается в проектное положение с опиранием на фундаментные элементы. Плита толщиной 100 мм из тяжелого бетона с внутренним стальным армированием обеспечивает необходимую несущую способность и долговечность при эксплуатации в условиях переменных температур и влажности.

Область применения и технические особенности

Монтаж стеновой панели производится на подготовленное основание с выверкой вертикальности и фиксацией временными креплениями. Стыки между стеной и смежными элементами заполняются бетоном или раствором по проекту.

• Внутренняя стена ВС-1 применяется в составе гаража 12x9 м для разделения внутреннего пространства и обеспечения жесткости каркаса.
• Изделие рассчитано на опирание плит перекрытия по верху стены; нагрузка передается через опорные площадки толщиной 100 мм.
• Толщина панели 100 мм позволяет использовать ее в качестве самонесущей стены при высоте до 2,7 м с опиранием на фундамент.
• Монтаж осуществляется с помощью крана за монтажные петли; запрещается подъем за случайные элементы и волоком.
• Стыки с колоннами и другими панелями заполняются бетоном класса по прочности не ниже В15, что обеспечивает монолитность соединений.
• При установке необходимо обеспечить выверку по осям и вертикальности с допусками согласно СП 70.13330.
• Армирование панели выполняется сварными сетками и отдельными стержнями; защитный слой бетона не менее 20 мм.

При проектировании стоевых узлов и выборе схемы армирования следует руководствоваться рабочей документацией конкретного объекта.

Правила хранения и транспортировки изделия

Хранение внутренних стен ВС-1 осуществляется в штабелях на выровненной площадке с жестким покрытием. Панели укладываются на деревянные прокладки сечением не менее 100х100 мм, расположенные строго под монтажными петлями. Высота штабеля не должна превышать 1,2 м. Между плитами прокладываются вкладыши из упругого материала для предотвращения сколов кромок.

Транспортировка панелей производится в вертикальном или наклонном положении на спецтранспорте с опорой на деревянные брусья. Запрещается перевозка навалом. Панели должны быть зафиксированы от смещения с помощью ремней или упоров. Погрузка и разгрузка ведется с применением мягких стропов для предотвращения повреждения бетона.
