Люк средний чугунный С(В125)-ГТС.1-60 с внутренней стальной крышкой тип 1 Ø780×76 мм

Люк средний чугунный С(В125)-ГТС.1-60 с внутренней стальной крышкой тип 1 Ø780×76 мм

Люк средний чугунный С(В125)-ГТС.1-60 с внутренней стальной крышкой тип 1 Ø780×76 мм
Характеристики
  • АртикулAAZ235184
  • Высота76 мм.
  • Вес изделия99.3 кг
  • De (наруж)780 мм.
  • Di (внутр)600 мм.
  • НагрузкаB125, 125 кН (до 12.5 тонн)
  • Транспортный объем единицы товара, м³0,036
  • Альтернативное названиеЛюк С(В125)-ГТС.1-60 с внутренней крышкой Ø780×76 мм
Комплектация
  • Высота крышки43 мм.
  • Масса крышки52 кг.
  • Масса корпуса40 кг.
  • Диаметр крышки ст. тип 1610 мм.
  • Высота крышки ст. тип 13 мм.
  • Масса крышки ст. тип 17,3 кг.
Цена
от 10 032 руб./шт.
Внимание! Цены на сайте носят информационный характер и могут отличаться от актуальных.
Актуальную стоимость уточнит менеджер при обработке заказа.
общий вес: 99.3 кг
Грузоподъемность транспорта (кг)
машины
+7 (812) 209-80-30

Поделиться:

Общее описание

Люк средний чугунный С(В125)-ГТС.1-60 предназначен для установки на смотровые колодцы городской телефонной сети.

Изделие относится к классу нагрузки B125 и рассчитано на номинальную нагрузку 125 кН (до 12,5 тонн). Конструкция дополнительно комплектуется внутренней стальной крышкой типа 1, ограничивающей доступ к подземным коммуникациям после открытия основной чугунной крышки.

Наружный диаметр корпуса составляет 780 мм, высота — 76 мм, диаметр проёма — 600 мм. Основная крышка имеет массу 52 кг, корпус — 40 кг. Внутренняя стальная крышка диаметром 610 мм и толщиной 3 мм имеет массу 7,3 кг. Общая масса комплекта составляет 99,3 кг.

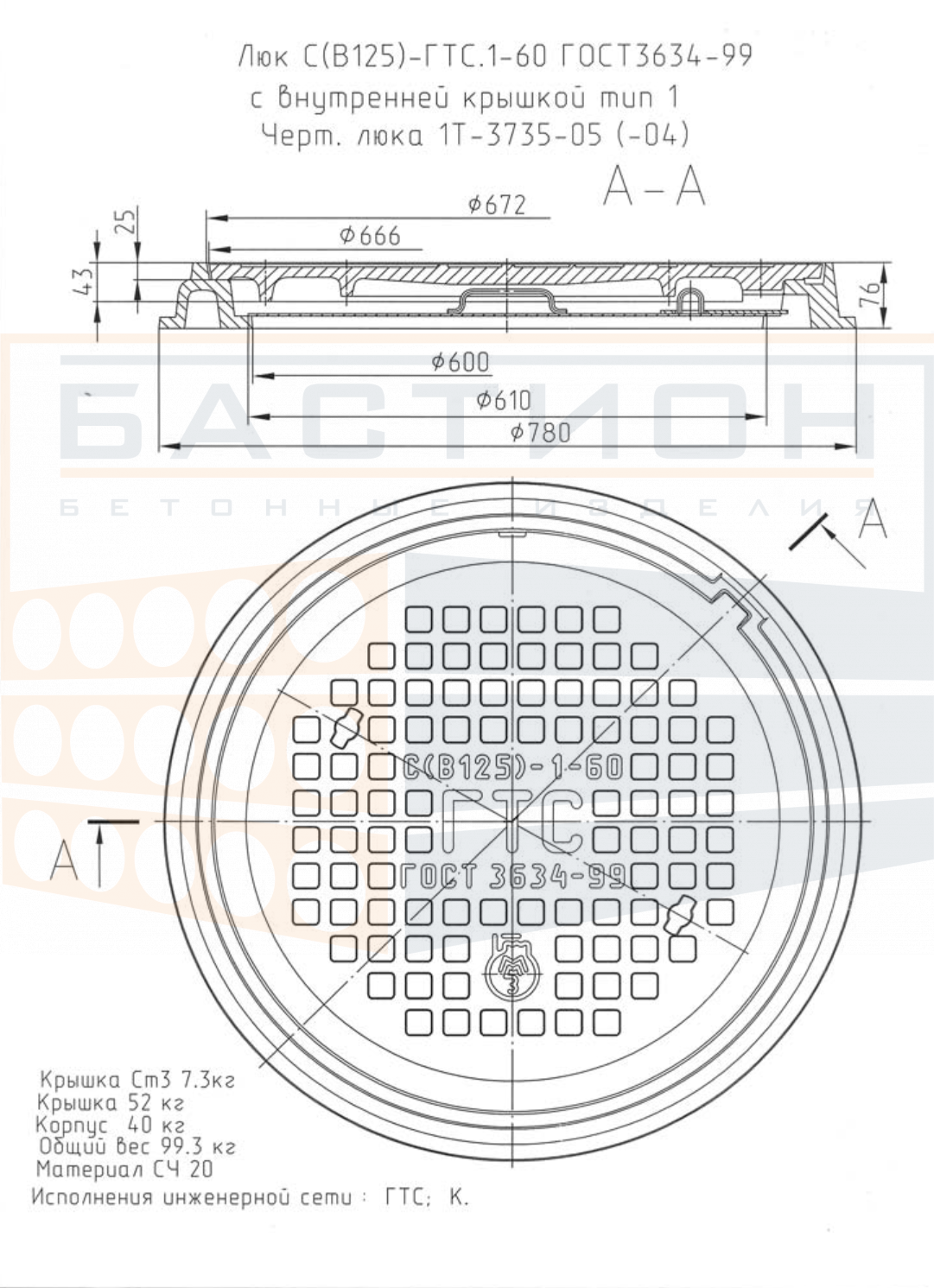

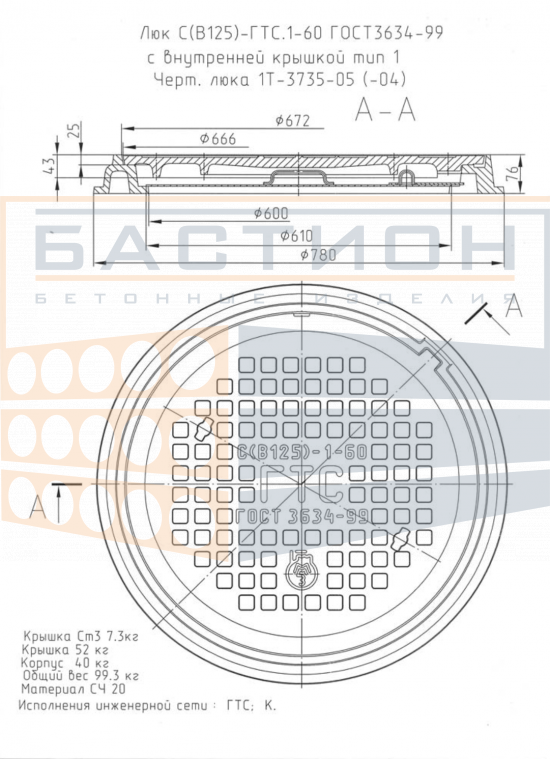

Корпус и основная крышка изготовлены из серого чугуна СЧ20. Маркировка «ГТС» обозначает исполнение для городской телефонной сети. Люк выполнен по чертежу 1Т-3735-05.


Характеристики

  • Марка: С(В125)-ГТС.1-60

  • Чертёж: 1Т-3735-05

  • Назначение: городская телефонная сеть

  • Тип: средний чугунный люк

  • Исполнение: 1

  • Класс нагрузки: B125

  • Номинальная нагрузка: 125 кН

  • Материал корпуса и крышки: СЧ20

  • Наружный диаметр корпуса: 780 мм

  • Диаметр проёма: 600 мм

  • Размеры основной крышки по чертежу: Ø666 / Ø672 мм

  • Высота корпуса: 76 мм

  • Высота основной крышки: 43 мм

  • Масса основной крышки: 52 кг

  • Масса корпуса: 40 кг

  • Внутренняя крышка: стальная, тип 1

  • Диаметр внутренней стальной крышки: 610 мм

  • Толщина внутренней стальной крышки: 3 мм

  • Масса внутренней стальной крышки: 7,3 кг

  • Общая масса: 99,3 кг

  • Транспортный объём: 0.036 м³


Доставка

Доставка люков С(В125)-ГТС.1-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

При перевозке изделия необходимо надёжно размещать и закреплять, исключая смещение и повреждение корпуса, основной и внутренней крышек.


Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении. Необходимо исключить загрязнение и повреждение корпуса, основной крышки, внутренней стальной крышки и сопрягаемых поверхностей.

При штабелировании изделия размещают устойчиво, не допуская нагрузок, способных вызвать деформацию или повреждение элементов комплекта.
