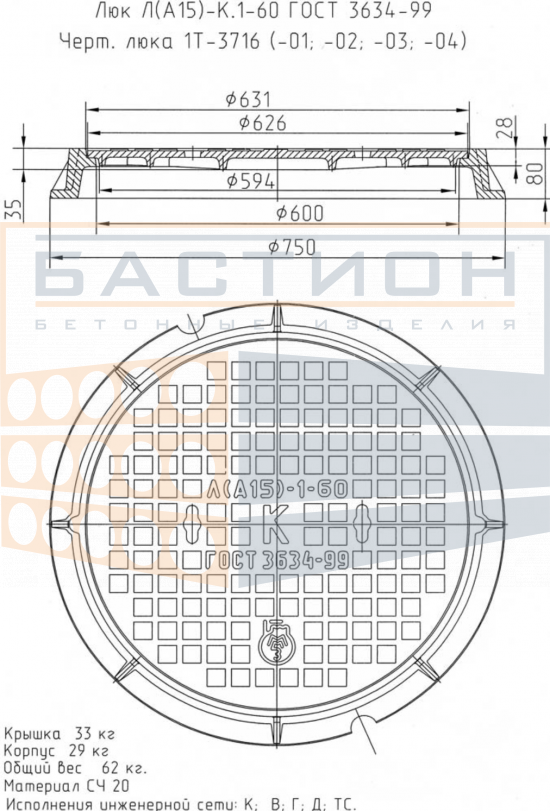

Люк легкий чугунный Л(А15)-В.1-60 Ø750×80 мм

Люк легкий чугунный Л(А15)-В.1-60 предназначен для установки на смотровые колодцы водопроводных сетей в зонах с небольшой транспортной нагрузкой.

Изделие относится к классу A15 и рассчитано на номинальную нагрузку 15 кН (до 1,5 тонны). Люк выполнен в исполнении 1 по чертежу 1Т-3716-01.

Наружный диаметр корпуса составляет 750 мм, высота — 80 мм, диаметр проёма — 600 мм. Общая масса изделия составляет 62 кг: крышка — 33 кг, корпус — 29 кг.

Корпус и крышка изготовлены из серого чугуна СЧ20. Маркировка «В» обозначает исполнение для водопроводных сетей.

Характеристики

• Марка: Л(А15)-В.1-60

• Чертёж: 1Т-3716-01

• Назначение: водопровод

• Класс нагрузки: A15

• Номинальная нагрузка: 15 кН

• Допустимая нагрузка: до 1,5 т

• Исполнение: 1

• Материал: СЧ20

• Наружный диаметр корпуса: 750 мм

• Диаметр проёма: 600 мм

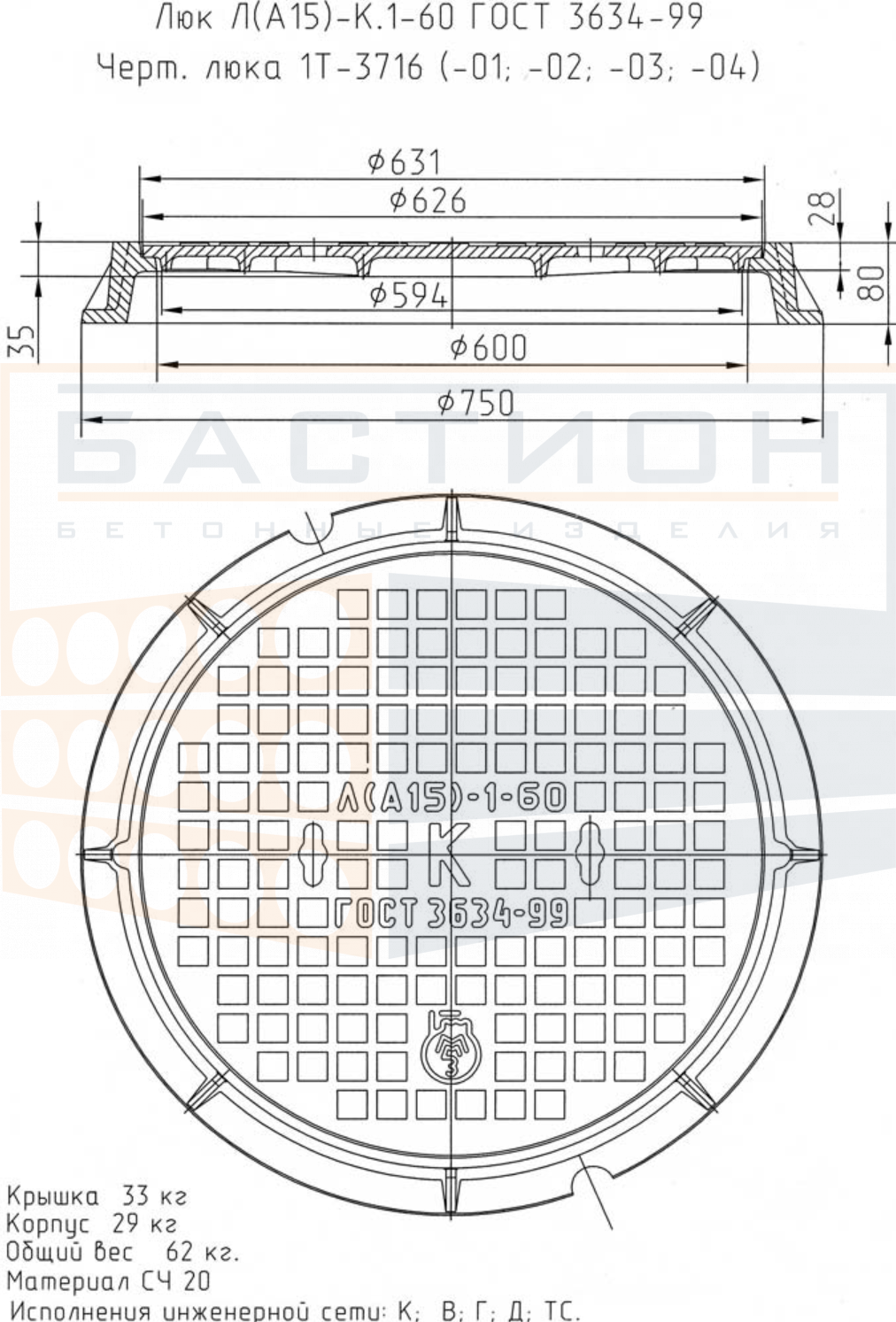

• Внутренний размер по чертежу: Ø594 мм

• Диаметры крышки / верхней части по чертежу: Ø626 / Ø631 мм

• Высота корпуса: 80 мм

• Высота крышки по чертежу: 28 мм

• Масса крышки: 33 кг

• Масса корпуса: 29 кг

• Общая масса: 62 кг

• Транспортный объём: 0.035 м³

Доставка

Доставка люков Л(А15)-В.1-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

При транспортировке люки необходимо надёжно закреплять, исключая смещение и механическое повреждение корпуса и крышки.

Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении. Посадочные и сопрягаемые поверхности необходимо защищать от загрязнения и повреждений.

При штабелировании следует обеспечить устойчивость изделий.
