Люк средний чугунный С(В125)-ГТС.2-60 с запорным устройством и внутренней стальной крышкой тип 2 Ø780×76 мм

Люк средний чугунный С(В125)-ГТС.2-60 предназначен для установки на смотровые колодцы городской телефонной сети.

Изделие относится к классу нагрузки B125 и рассчитано на номинальную нагрузку 125 кН (до 12,5 тонн). Исполнение 2 предусматривает запорное устройство для дополнительной фиксации основной крышки и ограничения несанкционированного доступа в колодец.

Конструкция также комплектуется внутренней стальной крышкой типа 2, которая дополнительно закрывает проём после открытия основной чугунной крышки.

Наружный диаметр корпуса составляет 780 мм, высота — 76 мм, диаметр проёма — 600 мм. Масса основной чугунной крышки составляет 52 кг, корпуса — 40 кг. Внутренняя стальная крышка имеет диаметр 610 мм, толщину 3 мм и массу 7,3 кг. Общая масса комплекта составляет 99,3 кг.

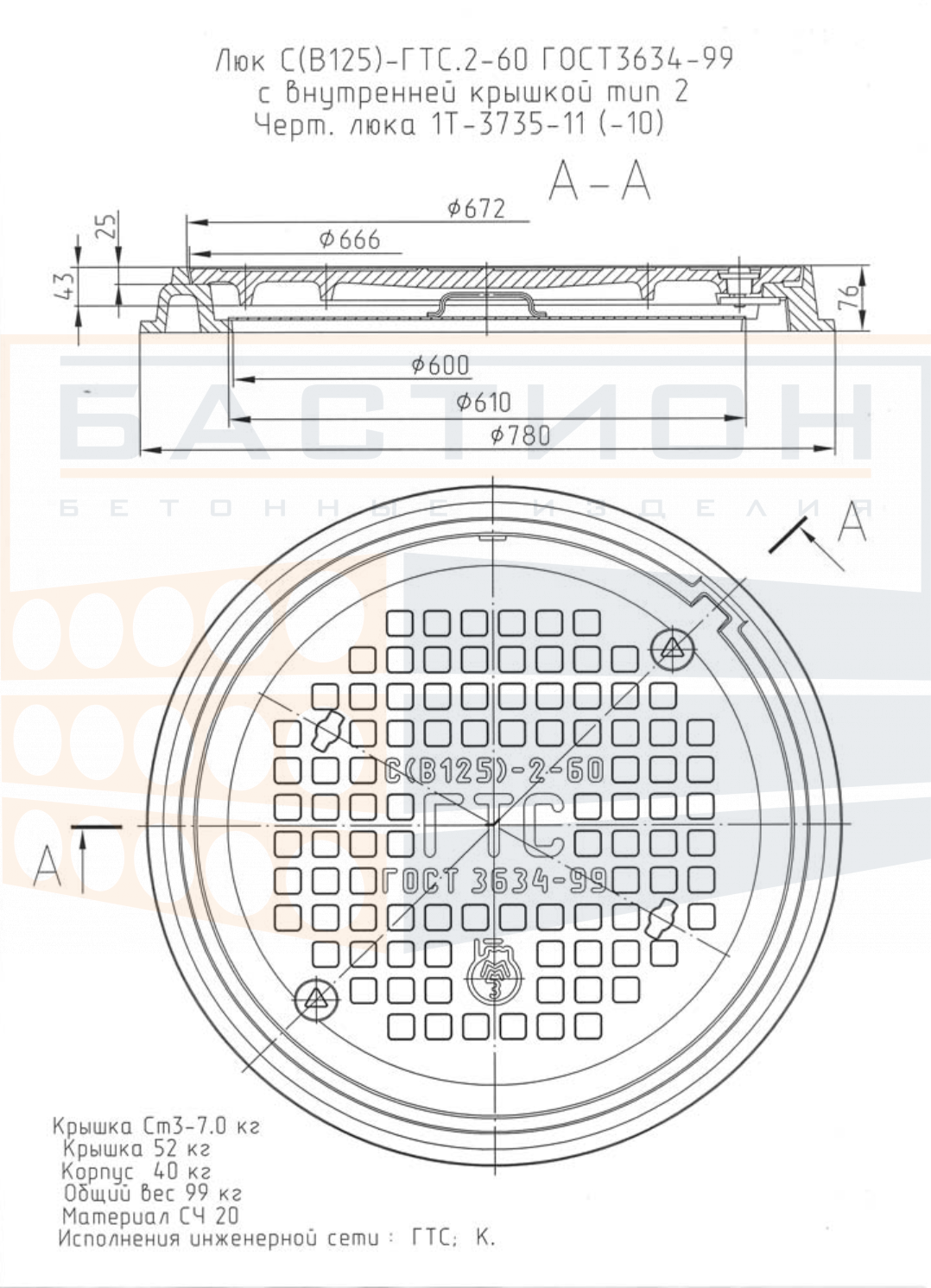

Корпус и основная крышка изготовлены из серого чугуна СЧ20. Маркировка «ГТС» обозначает исполнение для городской телефонной сети. Изделие выполнено по чертежу 1Т-3735-10.

Характеристики

• Марка: С(В125)-ГТС.2-60

• Чертёж: 1Т-3735-10

• Назначение: городская телефонная сеть

• Тип: средний чугунный люк

• Исполнение: 2, с запорным устройством

• Класс нагрузки: B125

• Номинальная нагрузка: 125 кН

• Материал корпуса и крышки: СЧ20

• Наружный диаметр корпуса: 780 мм

• Диаметр проёма: 600 мм

• Размеры основной крышки по чертежу: Ø666 / Ø672 мм

• Высота корпуса: 76 мм

• Высота основной крышки: 43 мм

• Масса основной крышки: 52 кг

• Масса корпуса: 40 кг

• Запорное устройство: есть

• Внутренняя крышка: стальная, тип 2

• Диаметр внутренней стальной крышки: 610 мм

• Толщина внутренней стальной крышки: 3 мм

• Масса внутренней стальной крышки: 7,3 кг

• Общая масса: 99,3 кг

• Транспортный объём: 0.036 м³

Доставка

Доставка люков С(В125)-ГТС.2-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

При перевозке изделия необходимо надёжно размещать и закреплять, исключая смещение и повреждение корпуса, основной крышки, запорного устройства и внутренней стальной крышки.

Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении. Необходимо защищать корпус, основную крышку, запорное устройство и внутреннюю стальную крышку от загрязнений и механических повреждений.

При штабелировании изделия размещают устойчиво, не допуская нагрузок, способных вызвать повреждение элементов комплекта.
