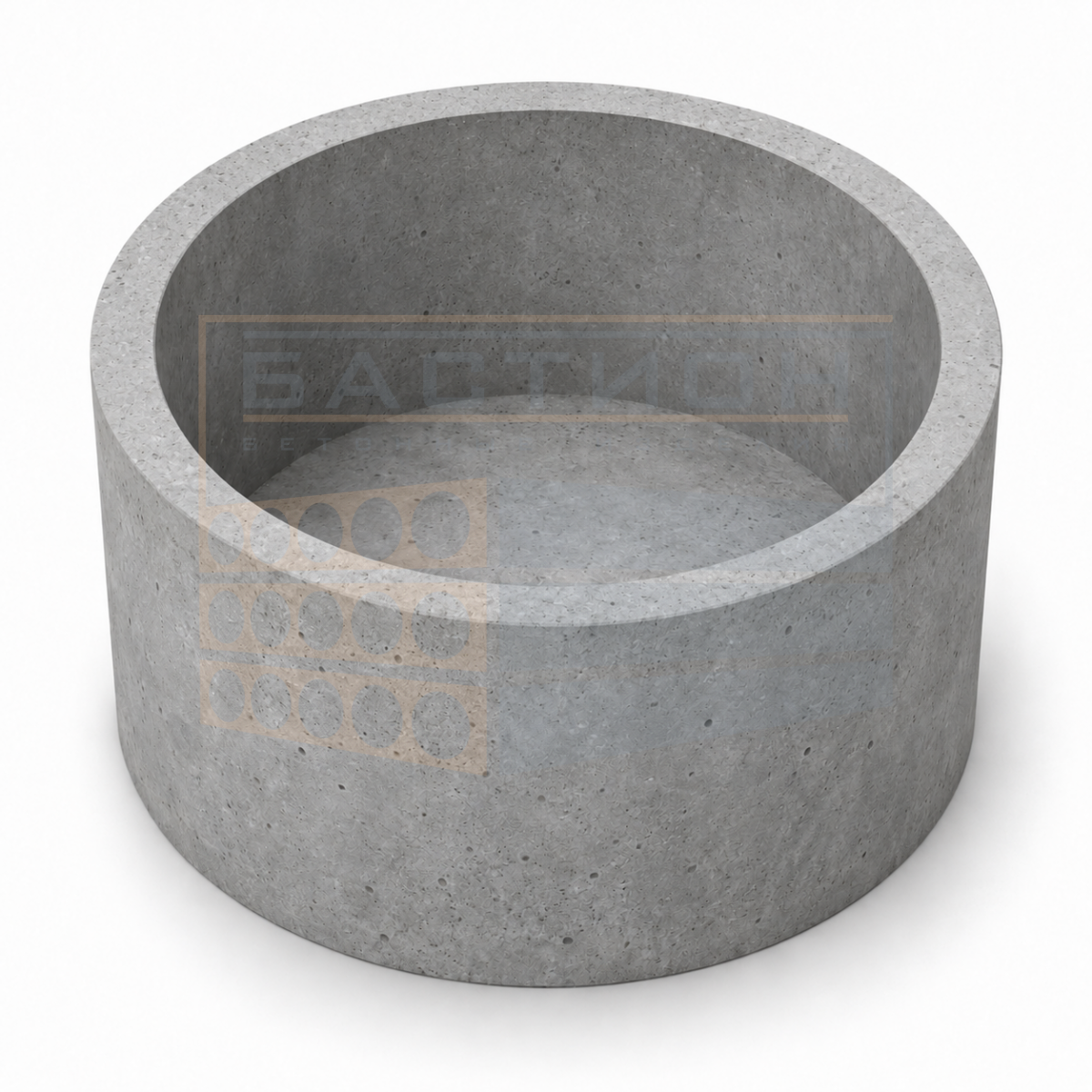

Кольцо колодезное с дном ДК 12-9 (КОД 12-9)

Кольцо ДК 12-9 (КОД 12-9) — монолитное железобетонное изделие, объединяющее цилиндрическую стенку и днище колодца. Оно применяется в качестве нижнего элемента сборных водопроводных, канализационных, дренажных, смотровых и технологических колодцев.

Стенка и днище бетонируются как единая конструкция. Благодаря этому при монтаже не требуется отдельная плита основания и отсутствует соединительный шов между нижним стеновым кольцом и плитой днища.

ДК 12-9 имеет гладкие торцевые поверхности. Последующие элементы колодца устанавливают на верхний торец кольца с применением монтажного раствора, уплотнительных или гидроизоляционных материалов, предусмотренных проектом.

Расшифровка маркировки

ДК — распространённое коммерческое обозначение донного кольца, или кольца с дном.

КОД — кольцо опорное с днищем.

12 — номинальный внутренний диаметр изделия 1200 мм.

9 — номинальная высота изделия 900 мм.

Назначение

Кольцо с дном ДК 12-9 применяется при устройстве:

• водопроводных колодцев;
• хозяйственно-бытовой канализации;
• ливневой канализации;
• смотровых и ревизионных колодцев;
• дренажных систем;
• накопительных и технологических сооружений;
• других подземных инженерных коммуникаций.

Конкретная область применения, глубина установки, состав колодца и требования к гидроизоляции определяются проектной документацией.

Конструктивные особенности

ДК 12-9 представляет собой железобетонную конструкцию стаканного типа. Внутренний диаметр рабочей части составляет 1200 мм, наружный диаметр — 1420 мм, высота изделия — 900 мм.

Монолитное днище образует готовое основание колодца и уменьшает количество сборных элементов. При этом наличие цельного днища не обеспечивает автоматическую герметичность всего сооружения: межкольцевые соединения, места ввода трубопроводов и технологические отверстия необходимо герметизировать отдельно.

Преимущества

• монолитное соединение стенки и днища;
• отсутствие монтажного шва в основании колодца;
• не требуется отдельная плита днища;
• сокращается количество сборных элементов;
• упрощается устройство устойчивого основания;
• уменьшается объём монтажных работ;
• изделие подходит для колодцев различного назначения.

Производство

Кольцо ДК 12-9 изготавливается по рабочим чертежам производителя с соблюдением требований ГОСТ 8020-2016 к бетонным и железобетонным конструкциям колодцев канализационных, водопроводных и газопроводных сетей.

Типоразмер с внутренним диаметром 1200 мм выпускается по ТУ. Фактический класс бетона, марки по морозостойкости и водонепроницаемости, характеристики армирования и другие показатели указываются в паспорте качества конкретной партии.

Монтаж

Перед установкой кольца необходимо подготовить ровное и уплотнённое основание в соответствии с проектом. Монтаж выполняют грузоподъёмной техникой с использованием предусмотренных изготовителем строповочных приспособлений.

После установки положение изделия проверяют по уровню. Последующие кольца центрируют относительно ДК 12-9 и устанавливают на слой цементно-песчаного раствора, эластичный уплотнитель либо другой материал, указанный в проектной документации.

Для повышения водонепроницаемости колодца герметизируют межкольцевые стыки, места ввода трубопроводов и другие технологические отверстия. При необходимости наружные поверхности дополнительно обрабатывают гидроизоляционными составами.

Транспортировка и хранение

Перевозить кольцо ДК 12-9 необходимо в рабочем положении с надёжной фиксацией от смещения, опрокидывания и ударных нагрузок. Погрузку и разгрузку выполняют механизированным способом.

Не допускаются сбрасывание изделия, волочение по поверхности и подъём за элементы, не предназначенные для строповки.

Хранить кольцо следует на ровной устойчивой площадке с применением деревянных подкладок. Возможность и схему установки изделий друг на друга необходимо согласовывать с производителем.

Купить кольцо колодезное с дном ДК 12-9 (КОД 12-9) можно с доставкой на объект. Стоимость доставки рассчитывается с учётом количества изделий, общей массы заказа, адреса объекта и условий разгрузки.
