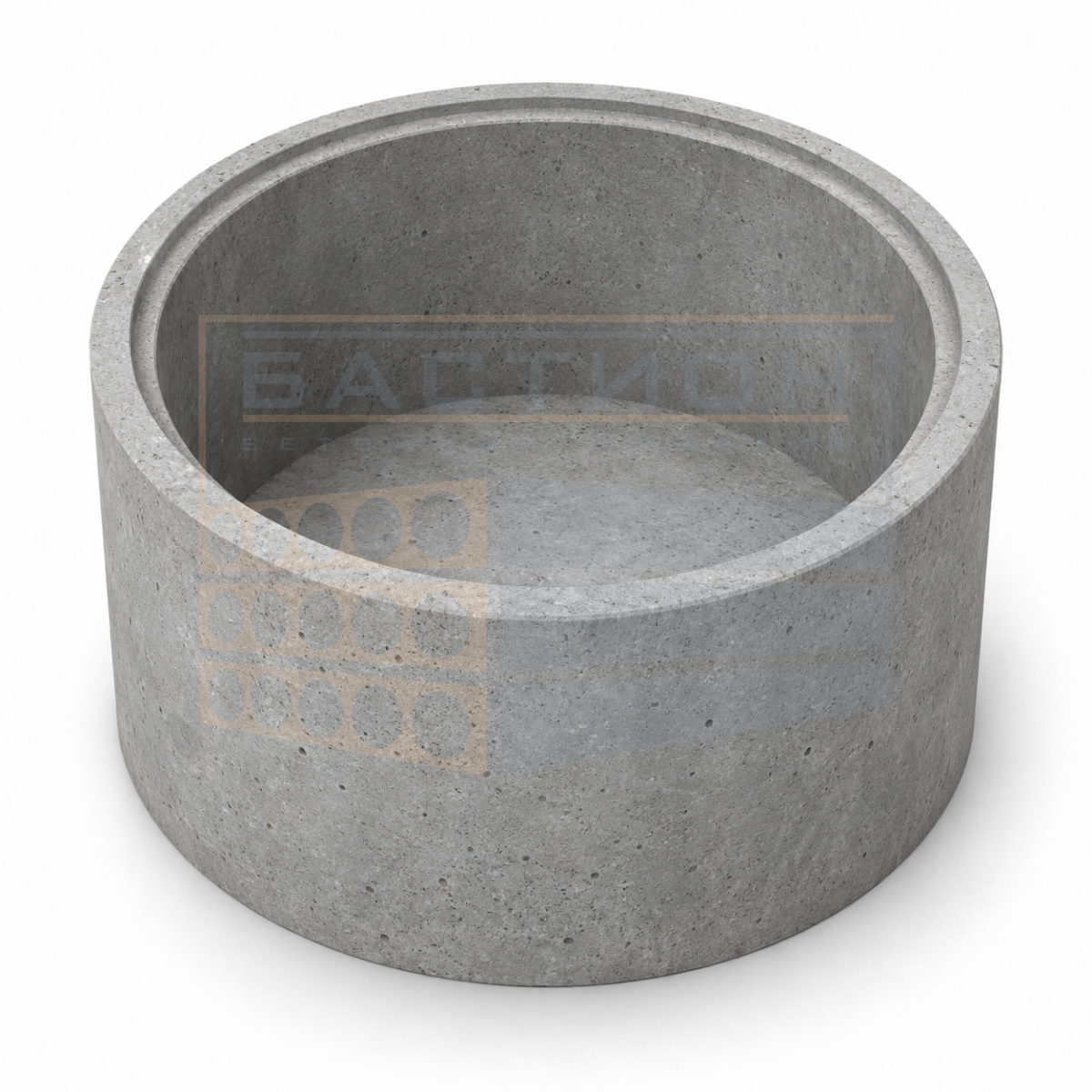

Кольцо колодезное с дном ДК 12-9 (КОД 12-9) Паз-Гребень

Кольцо ДК 12-9 (КОД 12-9) Паз-Гребень — монолитное железобетонное изделие, объединяющее цилиндрическую стенку и днище колодца. Применяется в качестве нижнего элемента сборного колодца при строительстве водопроводных, канализационных, дренажных и других подземных инженерных сетей.

Наличие встроенного днища позволяет отказаться от отдельной плиты основания и уменьшить количество монтажных соединений в нижней части сооружения. Профиль «паз-гребень» обеспечивает более точное центрирование устанавливаемых сверху колец, препятствует их боковому смещению и упрощает герметизацию стыка.

Расшифровка маркировки

ДК — распространённое коммерческое обозначение донного кольца, или кольца с днищем.

КОД — кольцо опорное с днищем.

12 — номинальный внутренний диаметр изделия 1200 мм.

9 — номинальная высота изделия 900 мм.

Паз-Гребень — профиль соединительных кромок, предназначенный для центрирования соседних элементов колодца и повышения устойчивости соединения.

Конструкция и применение

ДК 12-9 представляет собой нижний элемент колодезной шахты с внутренним диаметром 1200 мм. Стенка и днище изделия изготовлены как единая железобетонная конструкция. Благодаря этому в основании колодца отсутствует соединение между отдельным стеновым кольцом и плитой днища.

Изделие может применяться при устройстве:

• смотровых и ревизионных колодцев;
• водопроводных сетей;
• хозяйственно-бытовой и ливневой канализации;
• дренажных систем;
• технологических и накопительных колодцев;
• других подземных сооружений соответствующего диаметра.

Тип инженерной сети, условия эксплуатации, необходимая гидроизоляция и состав остальных элементов колодца определяются проектной документацией.

Преимущества ДК 12-9 Паз-Гребень

• монолитное соединение стенки и днища;
• отсутствие дополнительного монтажного шва в основании колодца;
• сокращение количества сборных элементов;
• точное центрирование последующих колец;
• снижение риска бокового смещения элементов;
• удобство устройства герметизированного основания;
• возможность применения в колодцах различного назначения.

Производство

Кольцо ДК 12-9 изготавливается по рабочим чертежам производителя с соблюдением требований ГОСТ 8020-2016 к бетонным и железобетонным конструкциям колодцев канализационных, водопроводных и газопроводных сетей.

Точный класс бетона по прочности, марки по морозостойкости и водонепроницаемости, характеристики армирования и другие показатели уточняйте по паспорту качества конкретной партии.

Монтаж

Перед установкой необходимо подготовить ровное и уплотнённое основание в соответствии с проектом. Монтаж выполняют грузоподъёмной техникой с использованием предусмотренных производителем монтажных элементов.

После установки ДК 12-9 положение изделия проверяют по уровню. Последующие кольца монтируют с совмещением элементов соединения «паз-гребень». Стыки герметизируют цементно-песчаным раствором, эластичным уплотнителем или специальным гидроизоляционным составом — в зависимости от назначения колодца и проектных требований.

Наличие монолитного днища уменьшает количество соединений, но само по себе не обеспечивает полной герметичности всего сооружения. Герметизации также подлежат межкольцевые стыки, места ввода трубопроводов и другие технологические отверстия.

Транспортировка и хранение

Кольца перевозят автомобильным транспортом с надёжной фиксацией от перемещения и ударных нагрузок. Погрузку и разгрузку выполняют механизированным способом. Не допускаются сбрасывание изделий, волочение по поверхности и подъём за элементы, не предназначенные для строповки.

Хранить ДК 12-9 следует на ровной устойчивой площадке с применением деревянных прокладок. Схему складирования и возможность установки изделий друг на друга необходимо согласовывать с производителем.

Купить кольцо с днищем ДК 12-9 (КОД 12-9) Паз-Гребень можно с доставкой на объект. Стоимость доставки рассчитывается с учётом количества изделий, массы заказа, адреса объекта и условий разгрузки.
