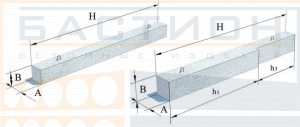

Колонна 9КФ148-5 по серии 1.427.1-3, выпуски 3 и 1,87

Колонна 9КФ148-5 серии 1.427.1-3, выпуски 3 и 1/87 — это железобетонная фахверковая колонна, предназначенная для каркасов одноэтажных промышленных зданий. Элемент служит для крепления стеновых панелей и передачи ветровых нагрузок и воздействий от ограждающих конструкций на фундаменты и элементы покрытия. Материал — тяжелый бетон с внутренним стальным армированием, обеспечивающий восприятие расчетных усилий в составе поперечной рамы.

Установка колонны производится по разбивочным осям с контролем вертикальности и высотных отметок. Отклонение от проектного положения может привести к нарушению крепления стеновых панелей и перераспределению усилий в каркасе. Недостаточная фиксация в фундаменте или неправильное сопряжение с покрытием снижает пространственную жесткость здания. Типоразмер подбирается по проектной схеме в зависимости от шага колонн и высоты здания.

Область применения и технические особенности

Колонна монтируется в проектное положение с опиранием на фундамент и последующим соединением с покрытием. Сопряжение с вышележащими конструкциями выполняется через закладные детали. Положение элемента фиксируется до завершения проектных соединений временными связями. Контроль вертикальности выполняется геодезическими средствами. Способ закрепления и схема стыков определяются серией 1.427.1-3 и рабочей документацией.

• Колонна воспринимает ветровые нагрузки, передаваемые от стеновых панелей, и перераспределяет их на фундамент и покрытие.
• Изделие применяется в составе фахверка одноэтажных промышленных зданий с шагом колонн, заданным проектом.
• Установка ведется по разбивочным осям с контролем вертикальности и соосности с фундаментом.
• Сопряжение с фундаментом выполняется через опорную часть колонны с последующим замоноличиванием или сваркой закладных деталей по проекту.
• Крепление стеновых панелей осуществляется к закладным деталям, расположенным на гранях колонны.
• До образования проектного узла с покрытием колонна удерживается временными связями для предотвращения опрокидывания.
• Сверление, подрезка и повреждение рабочего сечения колонны не допускаются без проектного обоснования.

Рабочая документация определяет тип фундамента, глубину заделки и схему стыков. Монтаж выполняется после завершения геодезической разбивки.

Правила хранения и транспортировки изделия

Хранение колонн производится в горизонтальном положении на выровненном основании. Прокладки располагаются в опорных зонах, строго по вертикали между рядами, исключая изгиб элемента. Защите подлежат торцы, опорные части и закладные детали от механических повреждений и коррозии. Высота штабеля задается условиями сохранности и не должна превышать допустимую по проектным требованиям.

При транспортировке колонны закрепляются в кузове от продольного и поперечного смещения. Строповка осуществляется за монтажные петли. Исключается соударение элементов, опирание на выступающие части и перекос. Погрузка и выгрузка производятся с применением грузоподъемных механизмов, соответствующих массе изделия (8000 кг).
