Колонна 9КФ148-3 по серии 1.427.1-3, выпуски 3 и 1,87

Колонна 9КФ148-3 по серии 1.427.1-3, выпуски 3 и 1,87 — вертикальный железобетонный элемент стоечного фахверка для крепления стеновых панелей в одноэтажных производственных зданиях. Колонна воспринимает ветровые нагрузки от ограждения и передает их на фундамент и покрытие, обеспечивая пространственную жесткость стенового каркаса.

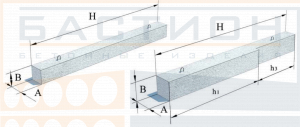

Изделие длиной 14800 мм, сечением 600×400 мм и массой 8000 кг относится к тяжелым фахверковым колоннам. Смещение разбивочной оси или отклонение от вертикали при установке приводят к перераспределению усилий и повреждению стыков панелей. Типоразмер подбирается по высоте здания и шагу фахверка согласно проекту.

Область применения и технические особенности

Монтаж колонны выполняется на заранее подготовленный фундамент с фиксацией в проектном положении. До завершения сварных соединений с вышележащими конструкциями колонна раскрепляется временными связями. Контроль вертикальности и высотных отметок обязателен перед замоноличиванием узла.

• Назначение — несущий элемент фахверкового каркаса для опирания стеновых панелей и восприятия ветровых усилий.
• Колонна устанавливается на фундамент; способ сопряжения задается серией 1.427.1-3 — как правило, сварка закладных деталей с последующим омоноличиванием.
• Вертикальность элемента контролируется теодолитом; допустимое отклонение задается проектом и не должно превышать норм, установленных для фахверковых колонн.
• Стыковка с ригелями покрытия выполняется сваркой через закладные детали; все швы после приемки защищаются от коррозии.
• Закладные детали для крепления стеновых панелей расположены по всей длине колонны; их повреждение или сверление без проекта не допускается.
• Характерная монтажная ошибка — установка колонны с перекосом или смещением опорной плиты, что вызывает деформацию стыков панелей.

Применение колонны ограничено конструкциями, разработанными в составе серии 1.427.1-3. Любые изменения сечения, армирования или расположения закладных деталей требуют перерасчета.

Правила хранения и транспортировки изделия

Колонны хранятся в горизонтальном положении на выровненном основании. Прокладки устанавливаются в опорных зонах и располагаются строго одна над другой по вертикали. Торцы, консоли и закладные детали защищаются от ударов и загрязнения. Высота штабеля назначается с учетом несущей способности прокладок и устойчивости нижнего ряда, но не должна превышать величин, указанных в проекте хранения.

Транспортировка осуществляется в положении, предусмотренном рабочей документацией. Изделие закрепляется от продольного и поперечного смещения, исключается соударение и опирание на выступающие части. Строповка выполняется за монтажные петли. Поднимать колонну за арматуру или иные поврежденные элементы запрещается.
