Подпорный камень

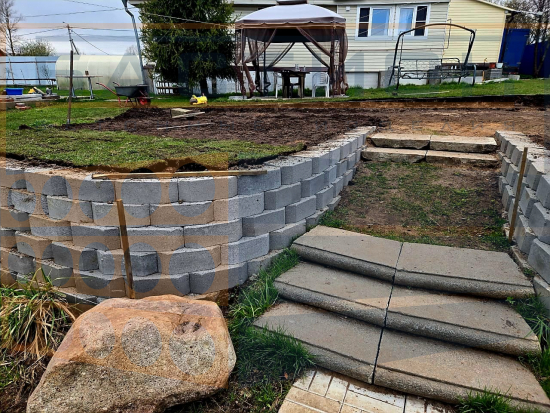

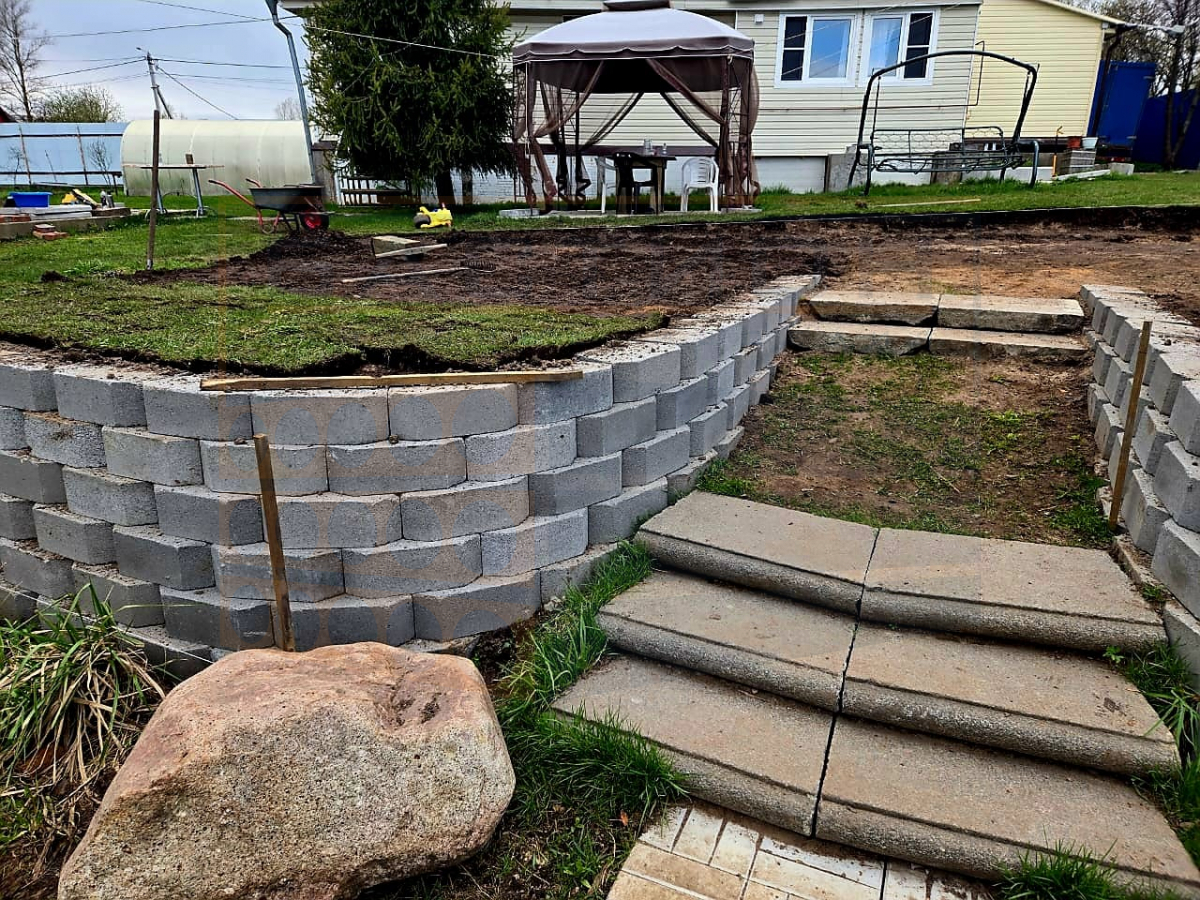

Подпорный камень — бетонный элемент для устройства сборных стенок на участках с перепадом высот. Его применяют при формировании террас, укреплении откосов, обустройстве приподнятых площадок и благоустройстве садовых территорий. Геометрия изделия позволяет создавать прямолинейные участки и плавные повороты.

Конструкция изделия

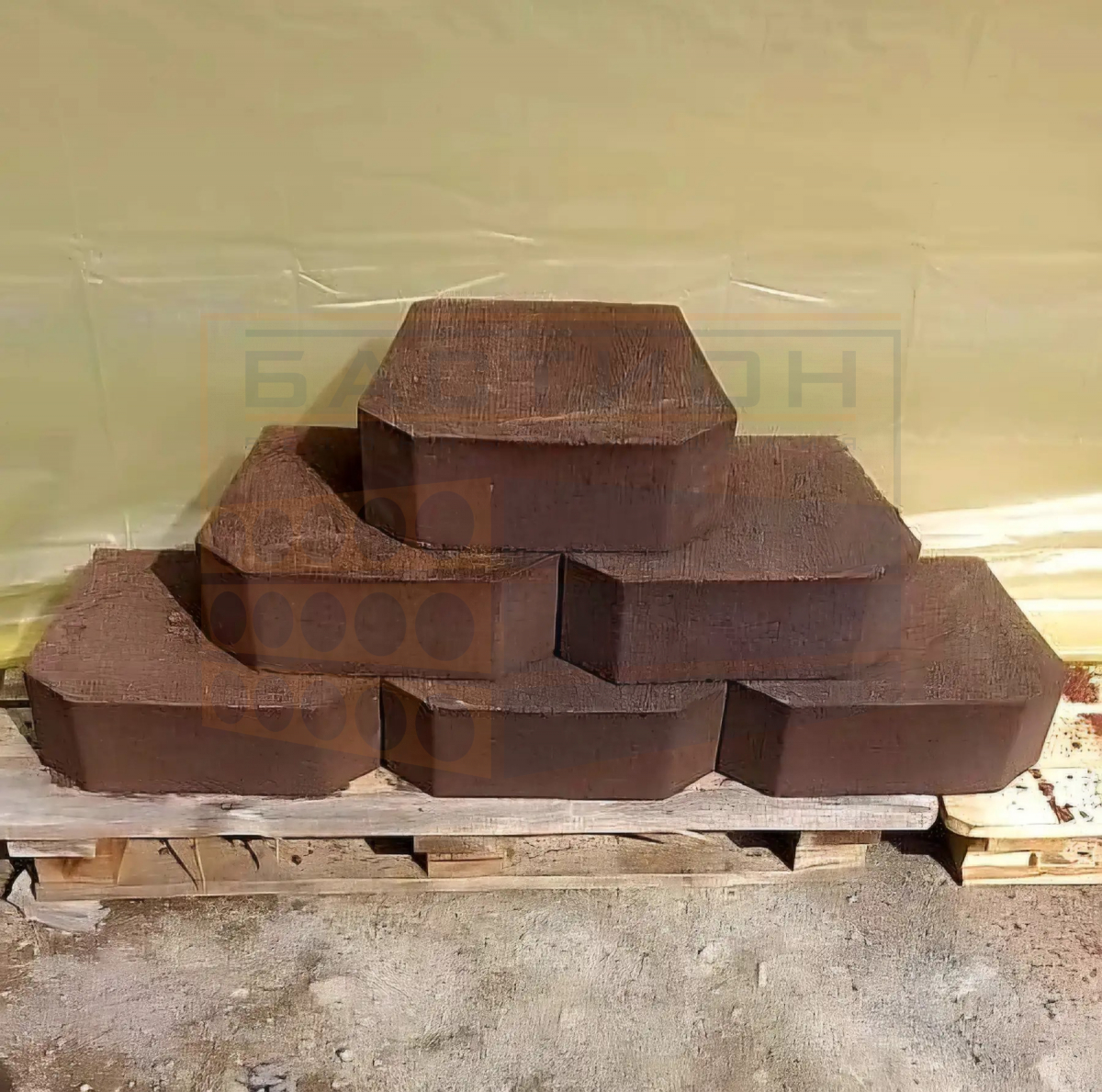

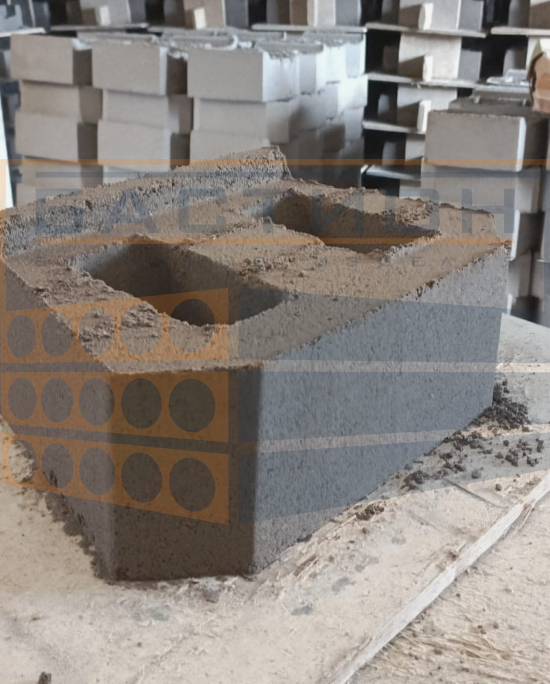

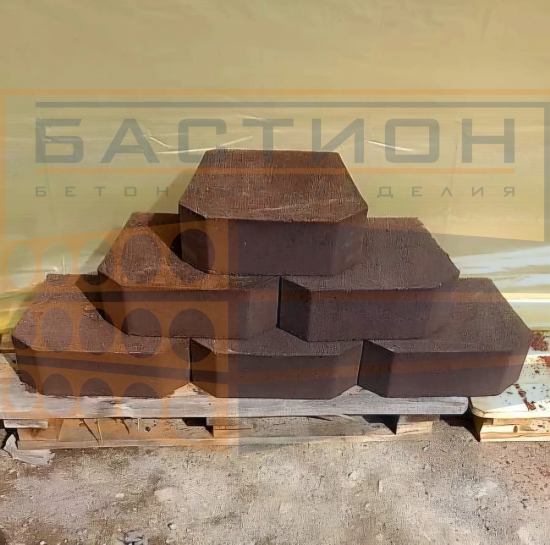

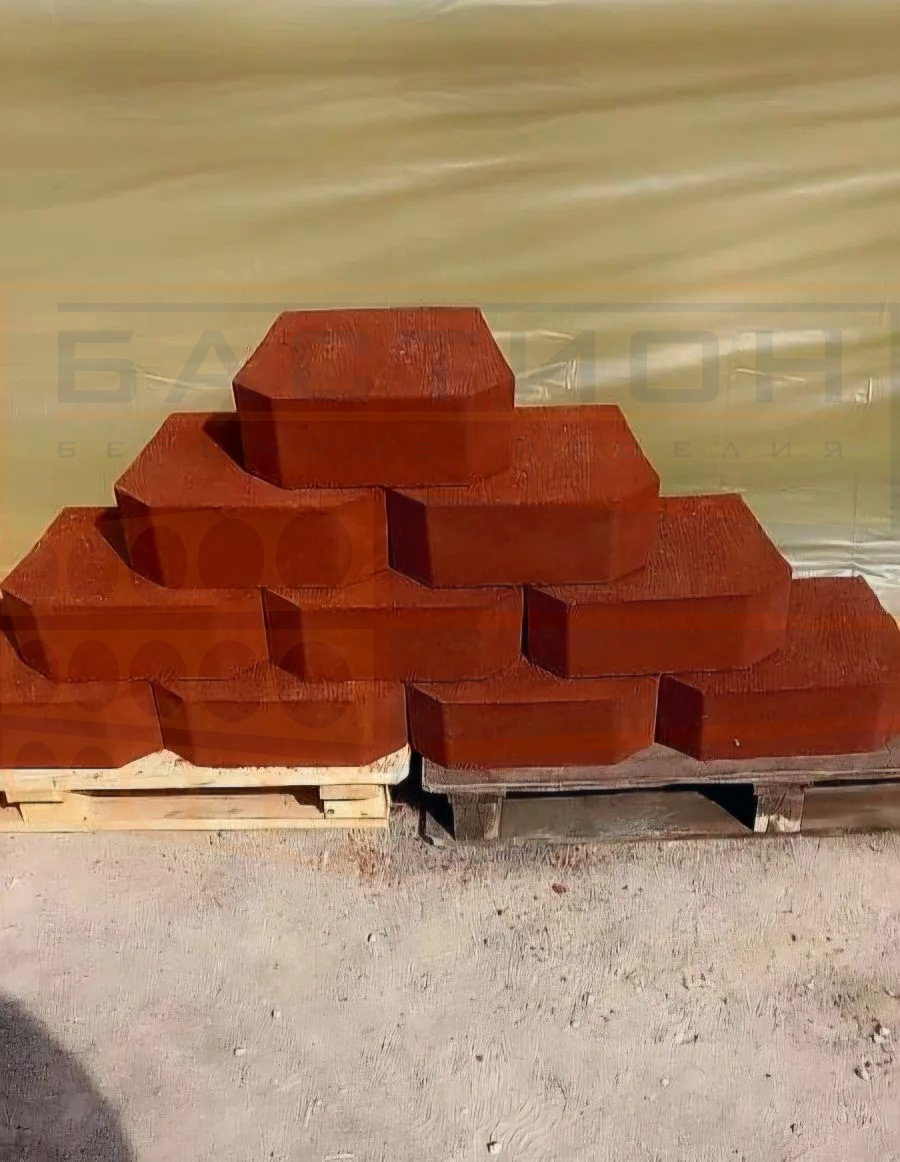

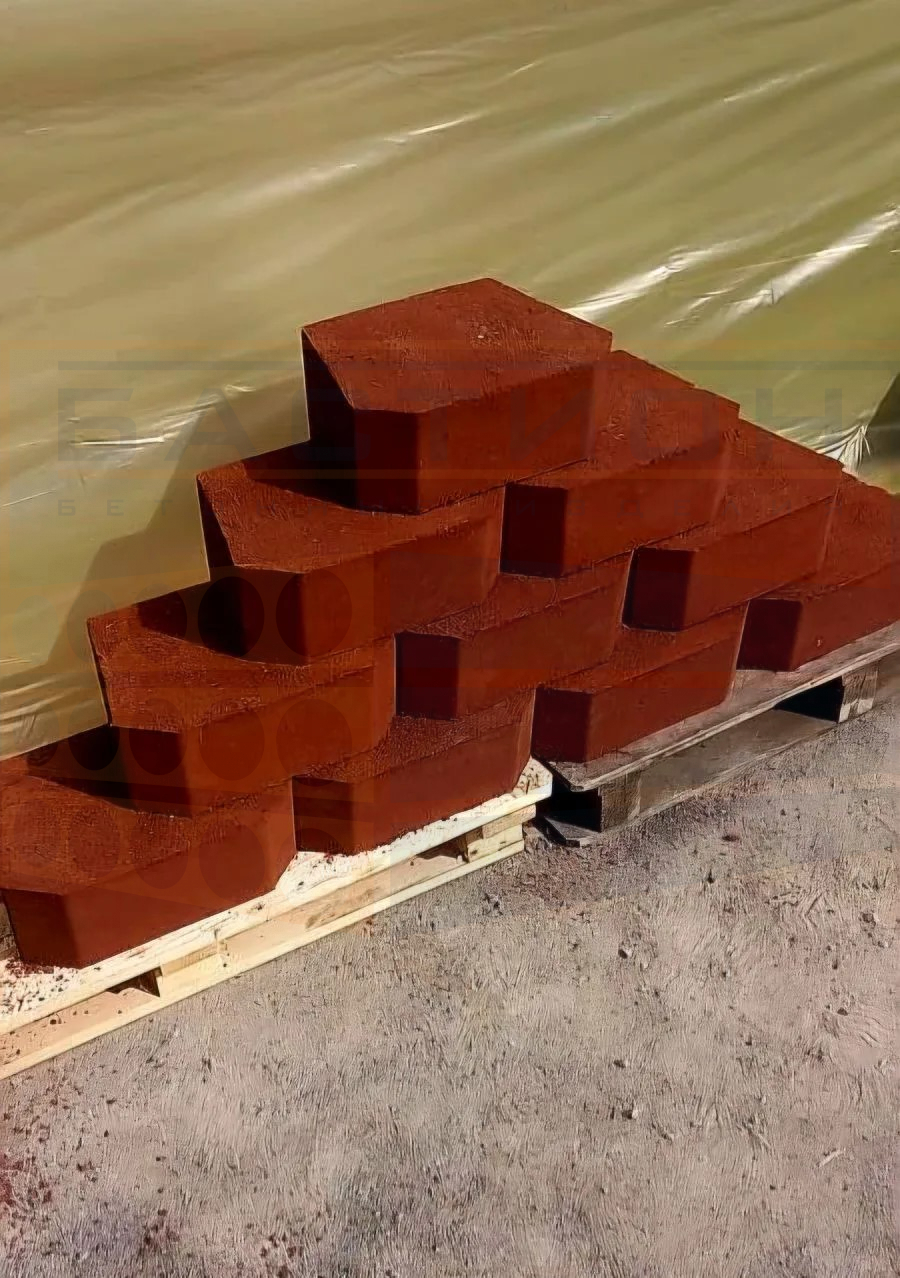

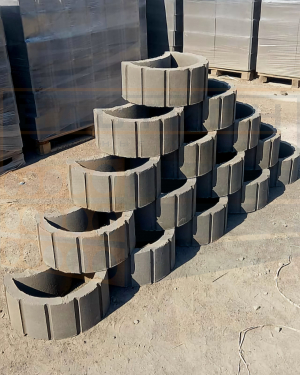

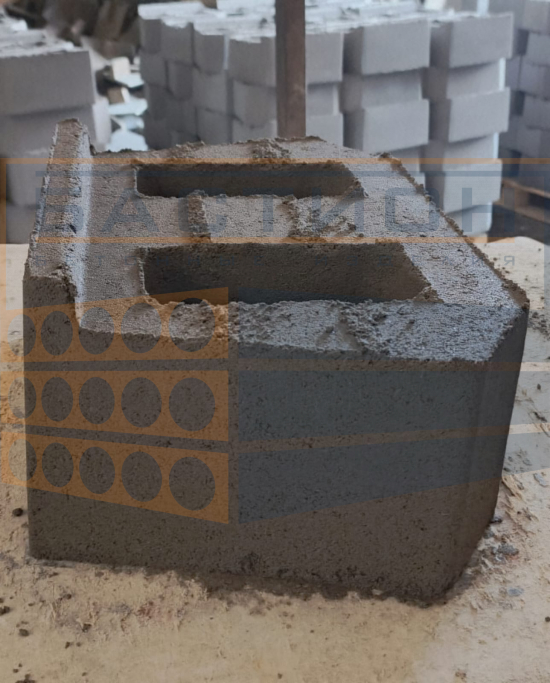

В плане камень имеет расширенную лицевую часть и сужается к тыльной стороне. Скошенные боковые грани позволяют менять взаимное положение соседних элементов и формировать изгибы стенки.

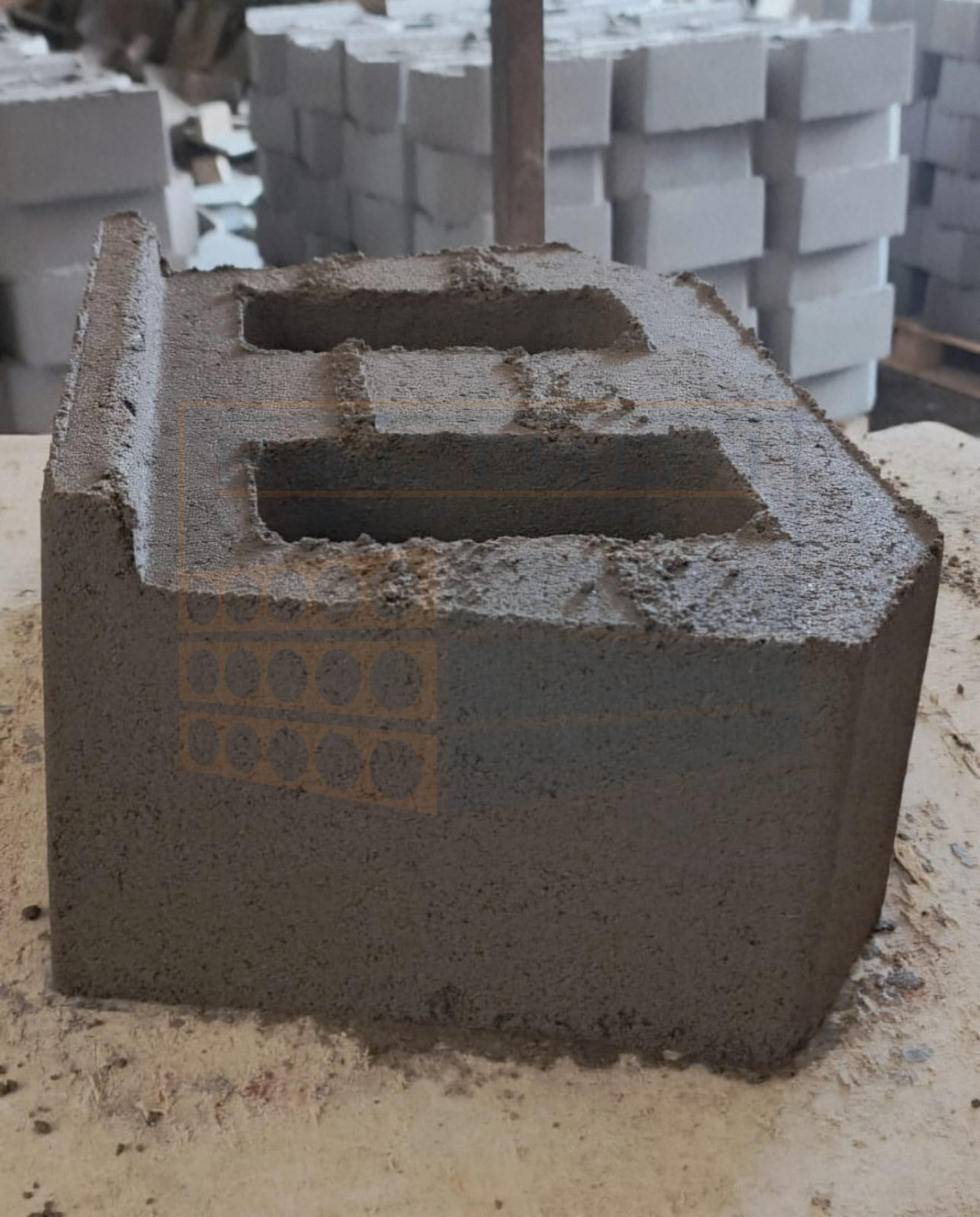

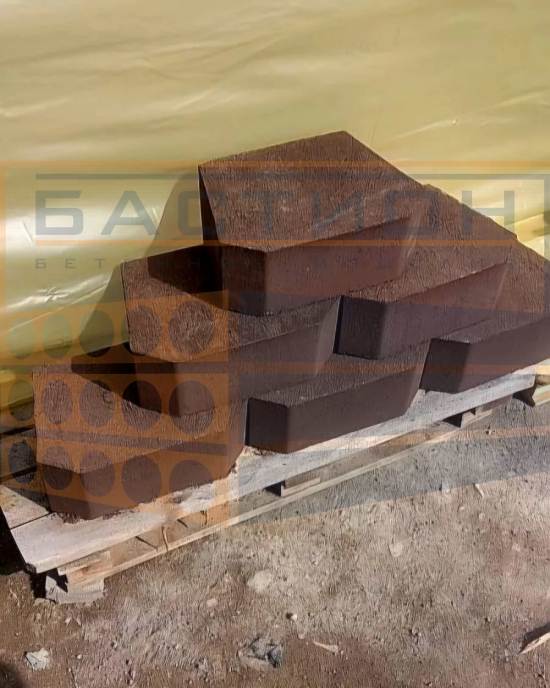

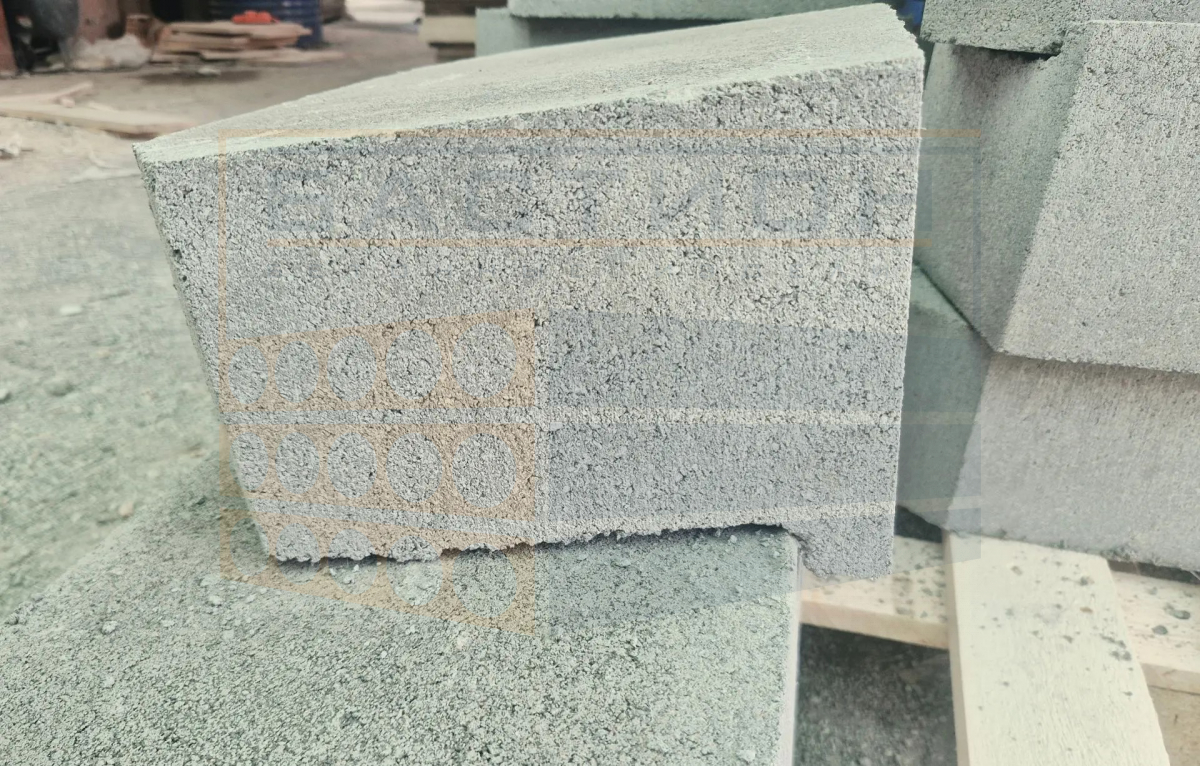

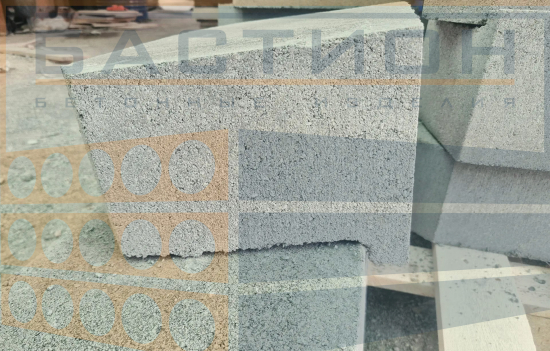

На задней стороне расположен нижний упорный кант. При монтаже он упирается в камень нижележащего ряда, ограничивает смещение и задаёт отступ следующего ряда в сторону удерживаемого грунта. Благодаря этому кладка приобретает ступенчатый профиль с наклоном к склону. Первый ряд устанавливают по уровню на подготовленное основание.

Размеры:

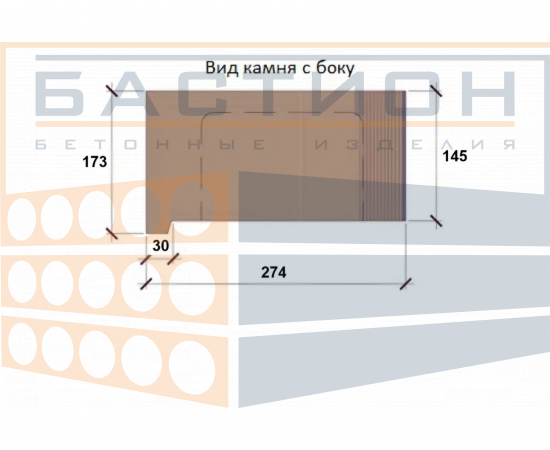

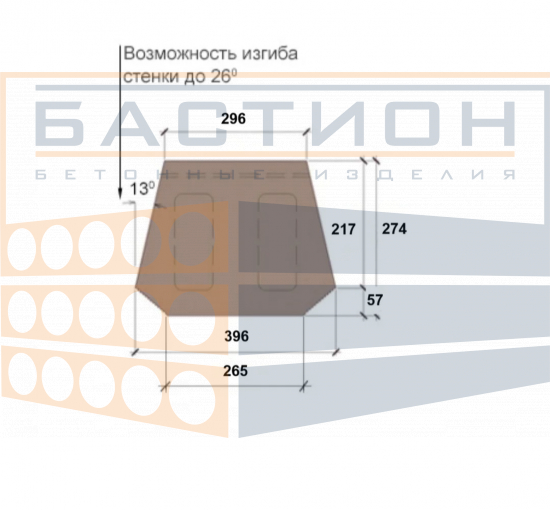

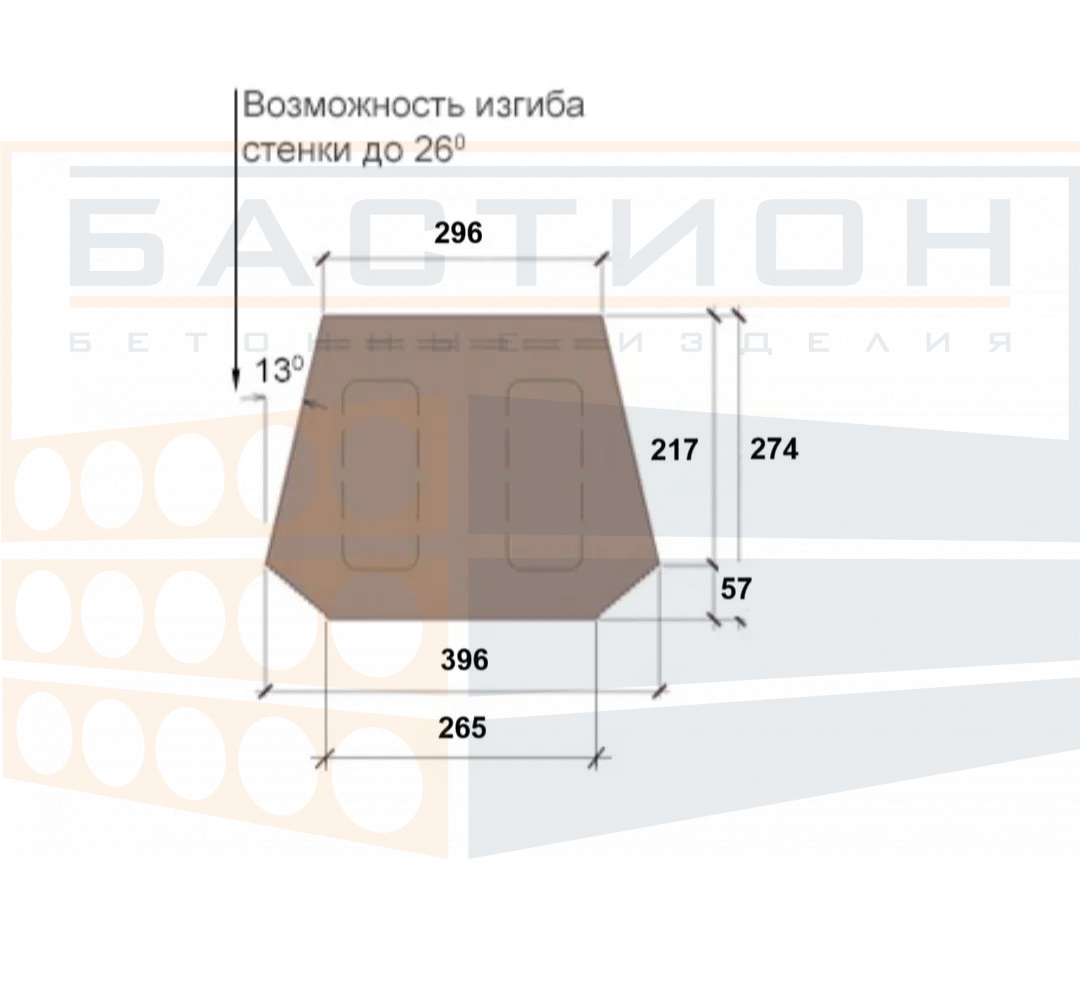

• максимальная длина — 396 мм;

• ширина, или глубина камня, — 274 мм;

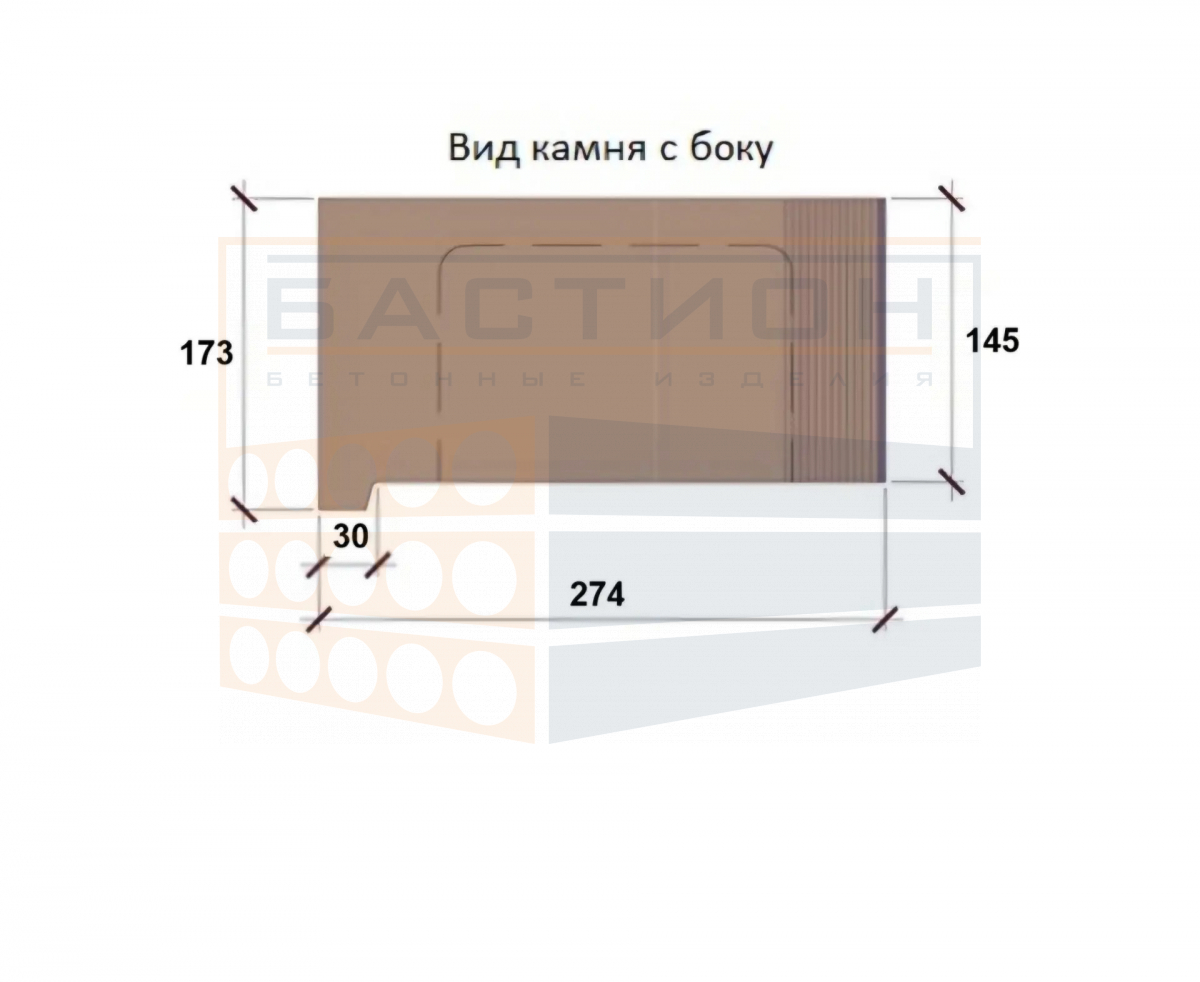

• высота основной части — 145 мм;

• полная высота с упорным выступом — 173 мм.

Марка по прочности на сжатие М250, водопоглощение по массе 3–5%.

Подготовка основания

Работы начинают с разметки будущей стенки с учётом поворотов и перепадов рельефа. В зоне монтажа снимают плодородный слой и подготавливают траншею. Ориентировочная ширина траншеи 600 мм. Глубину выбирают с учётом высоты стенки, конструкции основания и грунтовых условий.

Для стенок высотой до 1 м на непучинистом грунте допускается основание из уплотнённого щебня толщиной не менее 200 мм. Для стенок высотой свыше 1 м и до 1,5 м требуется бетонный фундамент.

На пучинистых грунтах учитывают глубину промерзания, необходимость замены грунта и отвода воды из-под основания. Геотекстиль отделяет щебёночную подготовку от окружающего грунта и препятствует её заиливанию. Конкретную конструкцию основания определяют с учётом условий участка.

Устройство дренажа

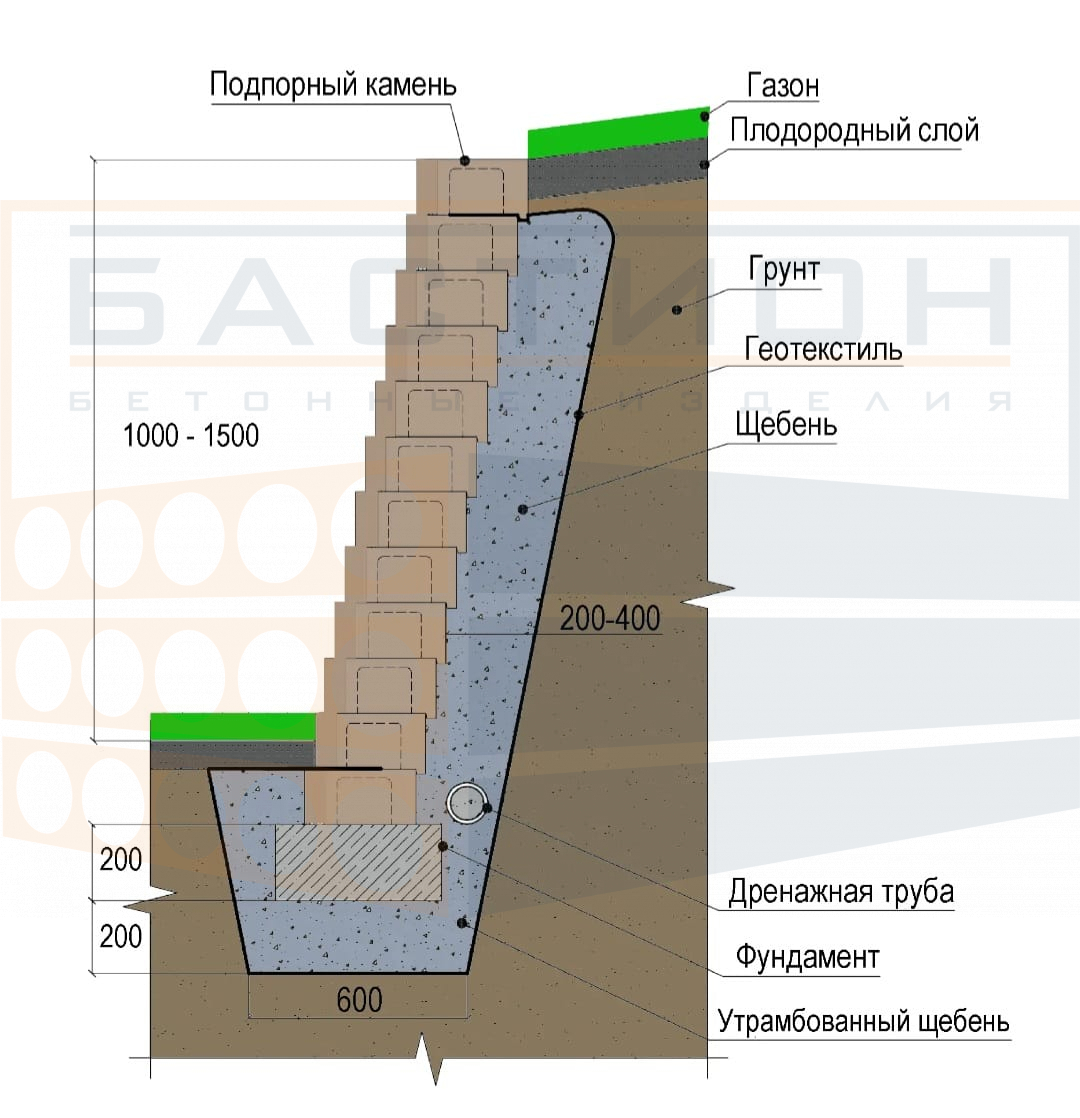

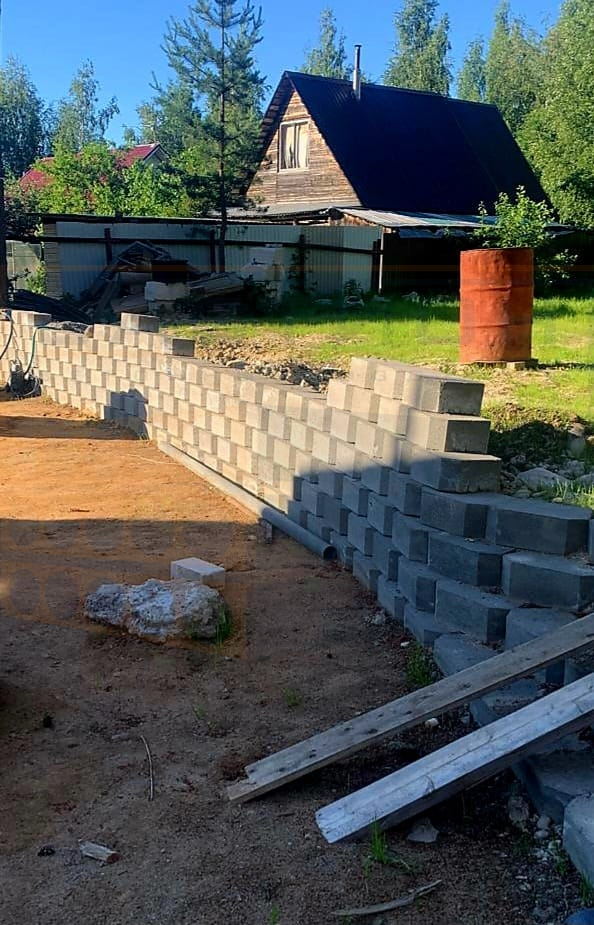

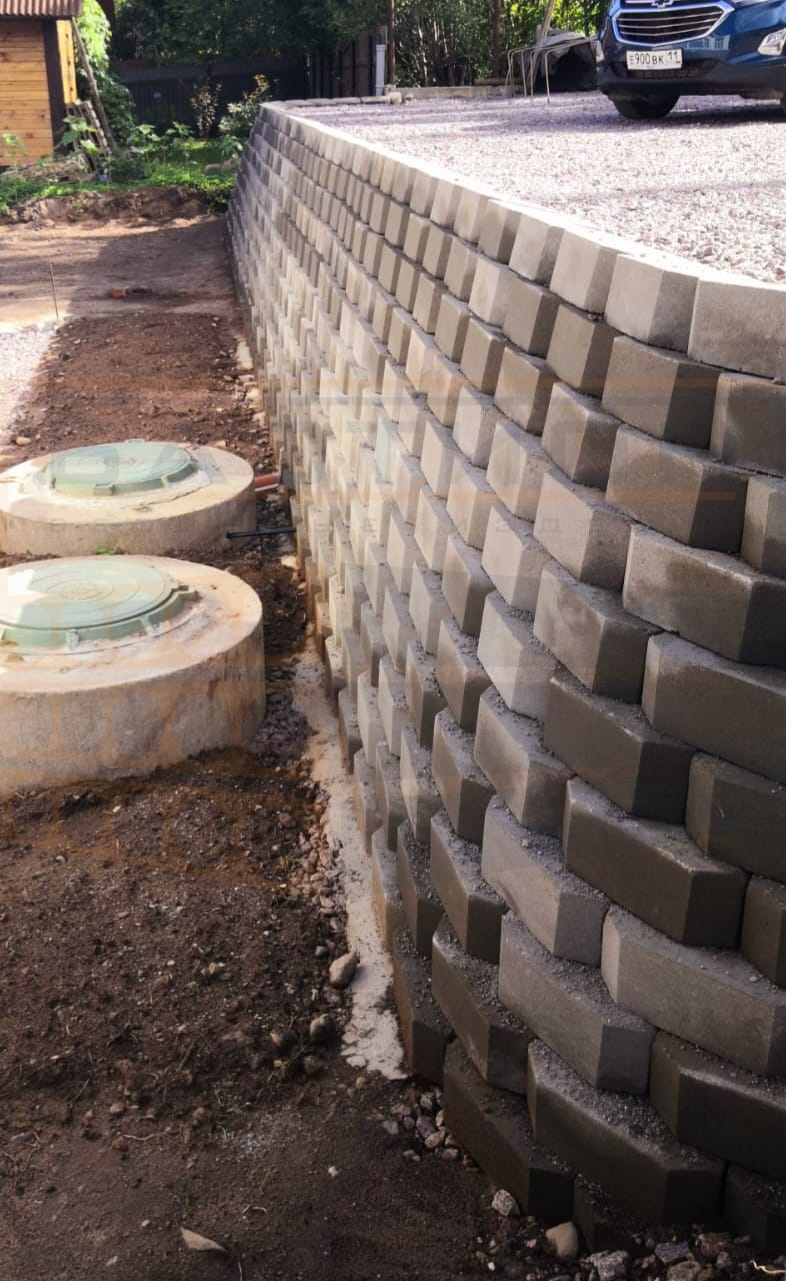

Отвод воды необходим при любой предусмотренной высоте подпорной стенки. В нижней части конструкции размещают перфорированную дренажную трубу диаметром 110 мм. Укладывают с уклоном 0,005, что соответствует перепаду 5 мм на каждый метр длины. Воду направляют в предусмотренный дренажный колодец.

Со стороны удерживаемого грунта устраивают щебёночную засыпку, отделённую геотекстилем от грунтового массива. Дренаж и засыпку выполняют одновременно с возведением стены.

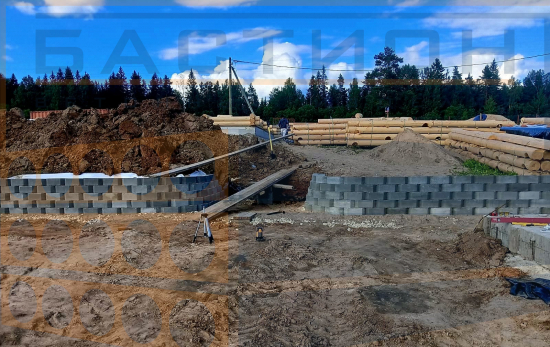

Монтаж подпорных камней

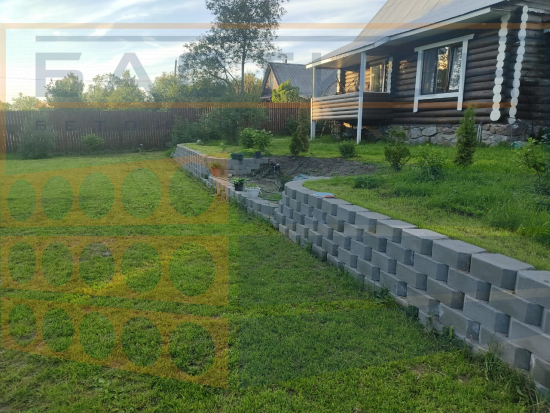

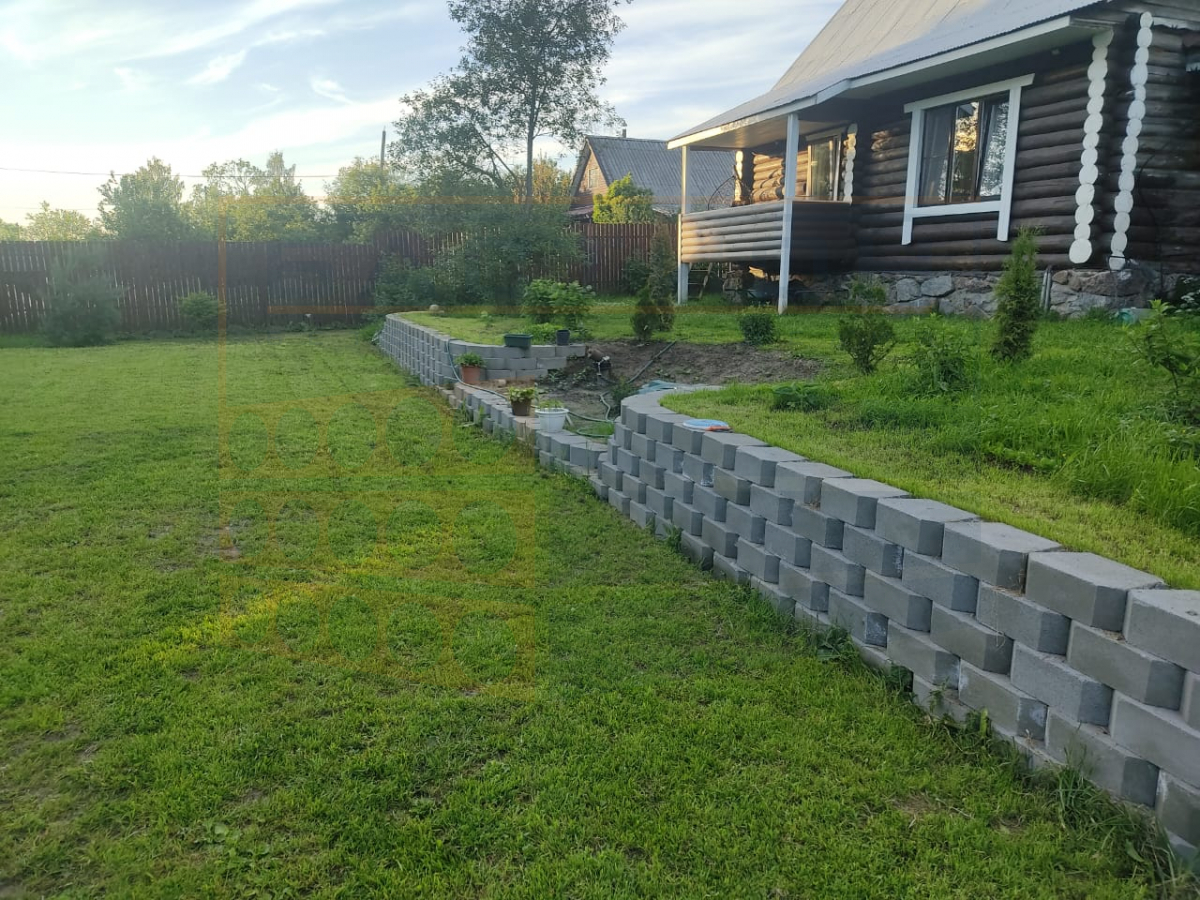

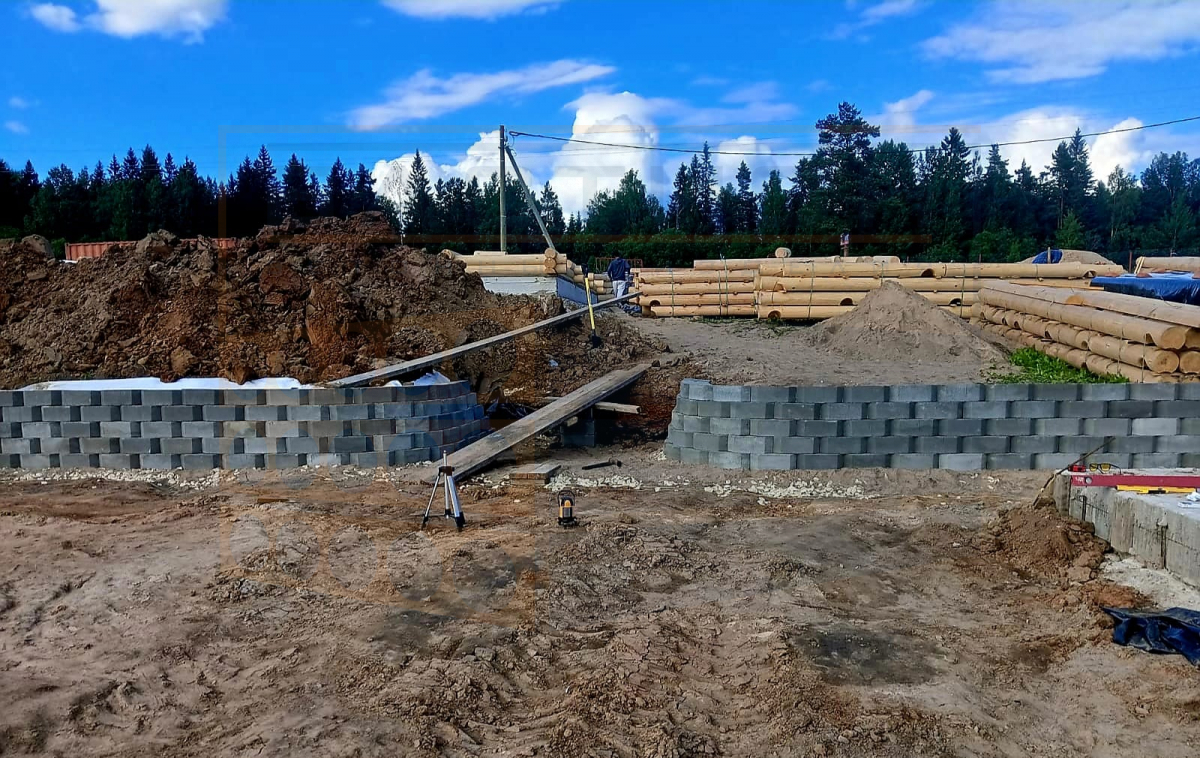

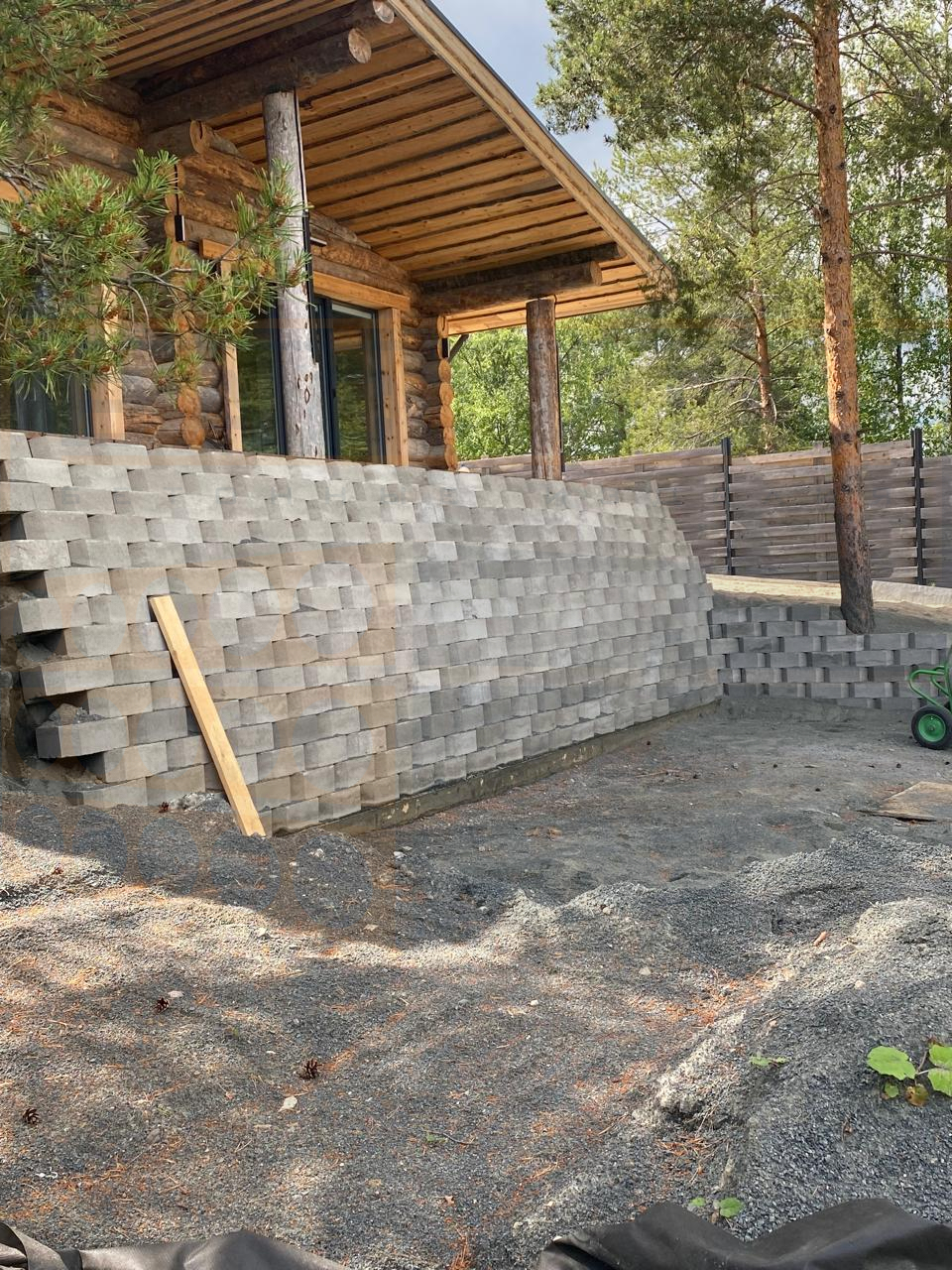

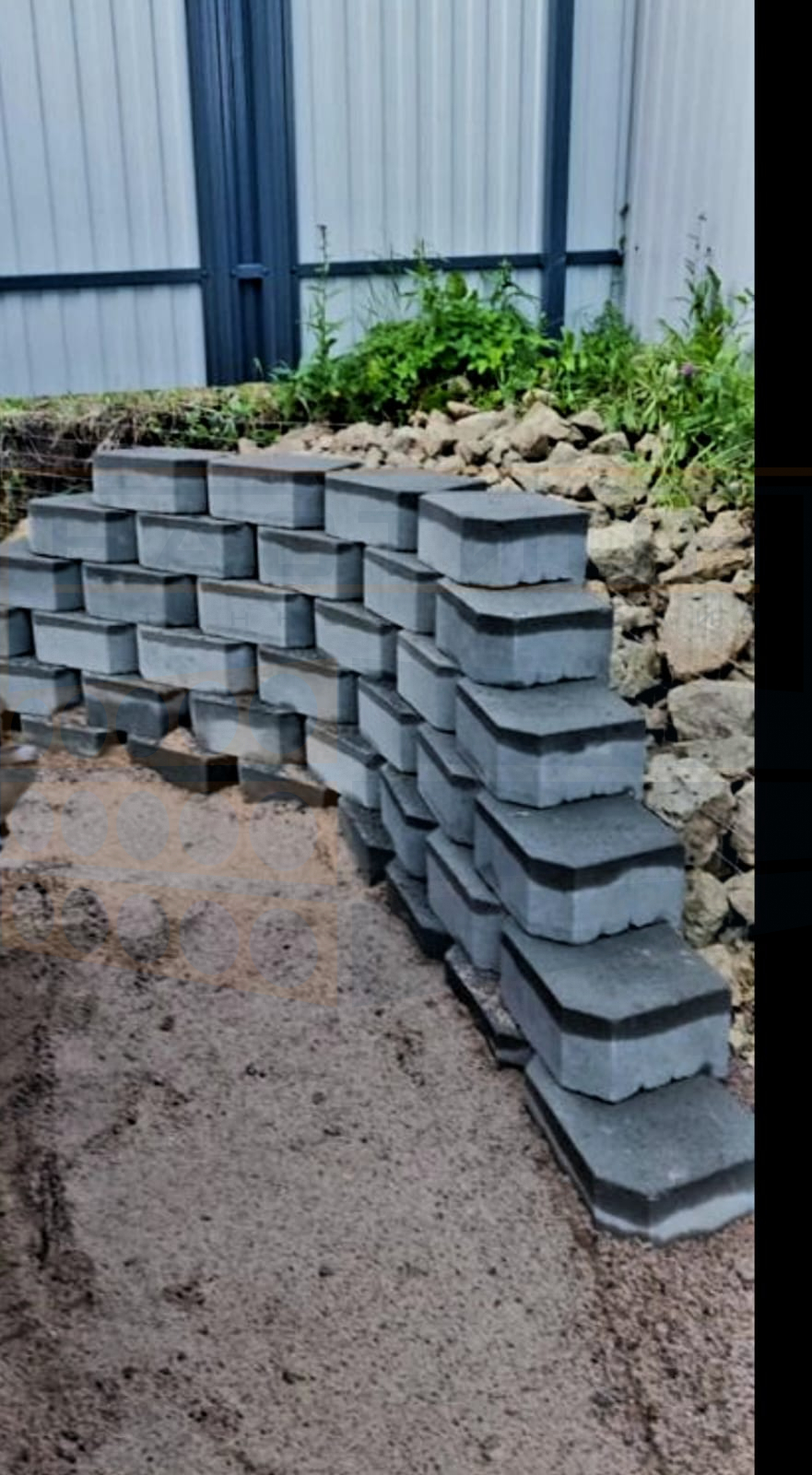

Первый ряд тщательно выравнивают: его положение определяет геометрию последующей кладки. Камни следующих рядов укладывают с перевязкой вертикальных швов, смещая их примерно на половину длины. Упорный кант обеспечивает сопряжение рядов с отступом в сторону склона.

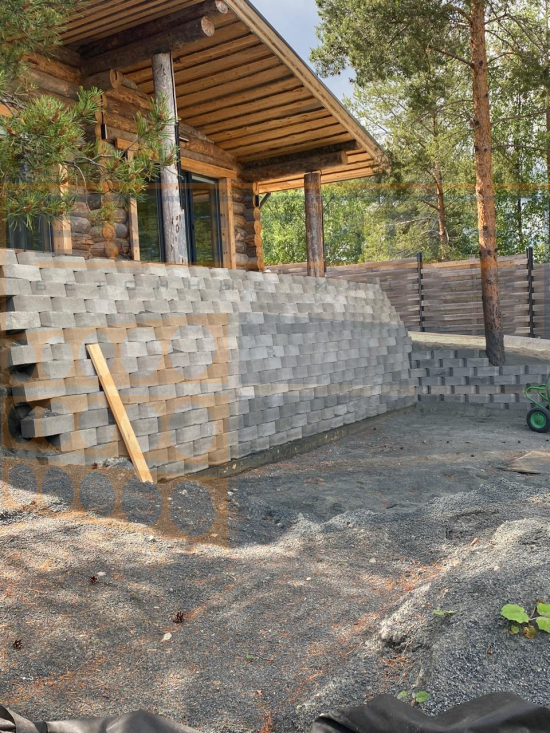

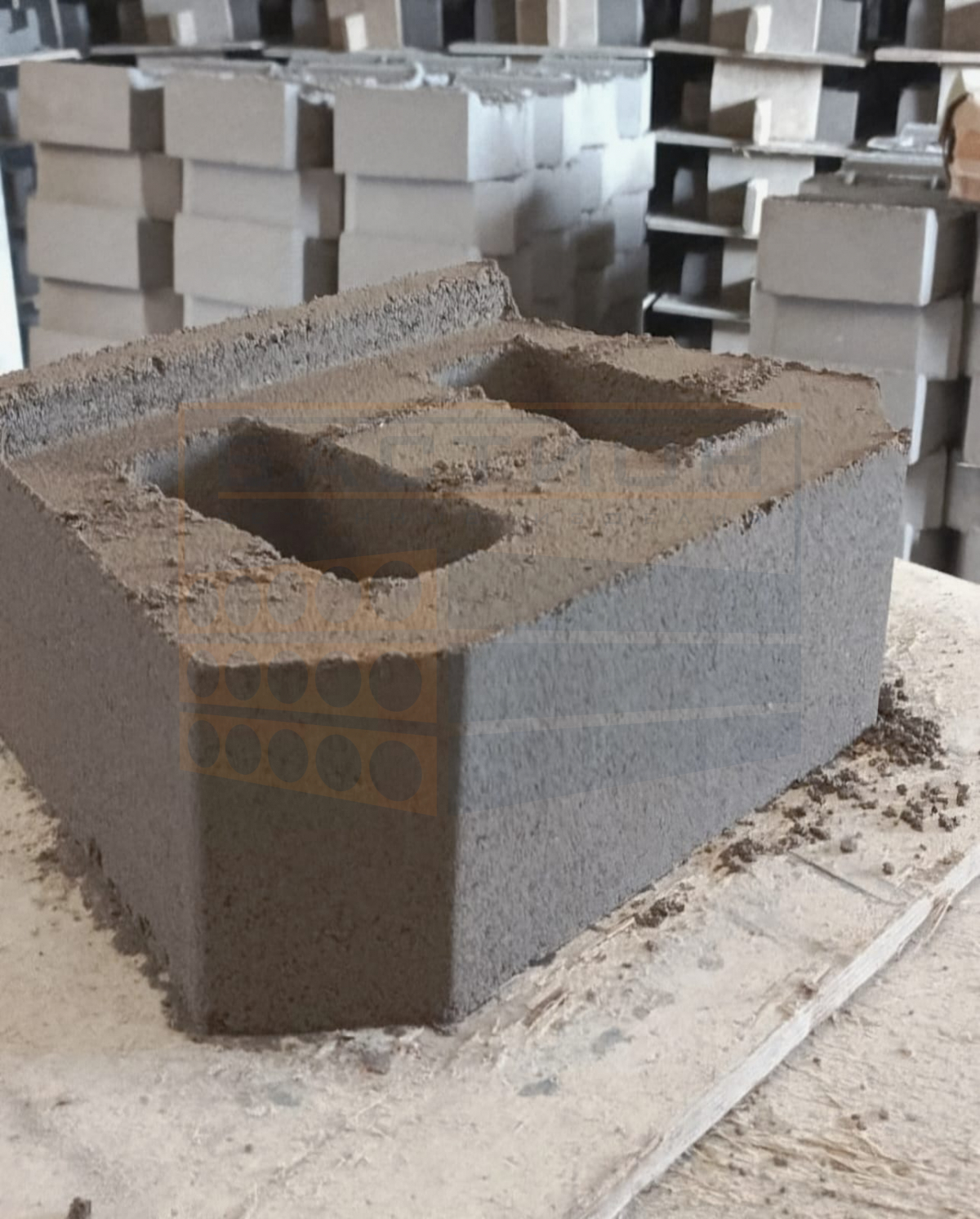

Для стенок высотой до 1 м допускается сухая кладка без раствора. При высоте свыше 1 м и до 1,5 м предусмотрено усиление конструкции: устройство отверстий в камнях, размещение арматуры и заполнение раствором. Расположение отверстий, связи между рядами и порядок заполнения выполняют по согласованной монтажной схеме и проекту.

По мере монтажа контролируют положение элементов и перевязку швов. После укладки каждых 3–5 рядов пространство за стенкой заполняют щебнем с послойным уплотнением. Для подрезки применяют оборудование с диском для резки бетона. После завершения кладки оформляют верхнюю часть участка и восстанавливают плодородный слой.

Для стенок выше 1 м и участков со сложными грунтовыми условиями основание и усиление назначают по проекту с учётом давления грунта и нагрузок на прилегающую территорию.

Доставка и хранение

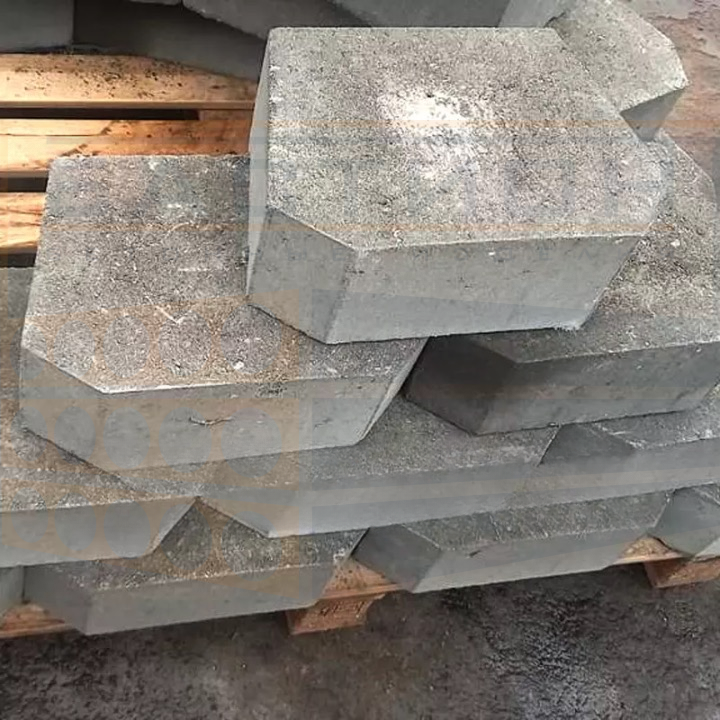

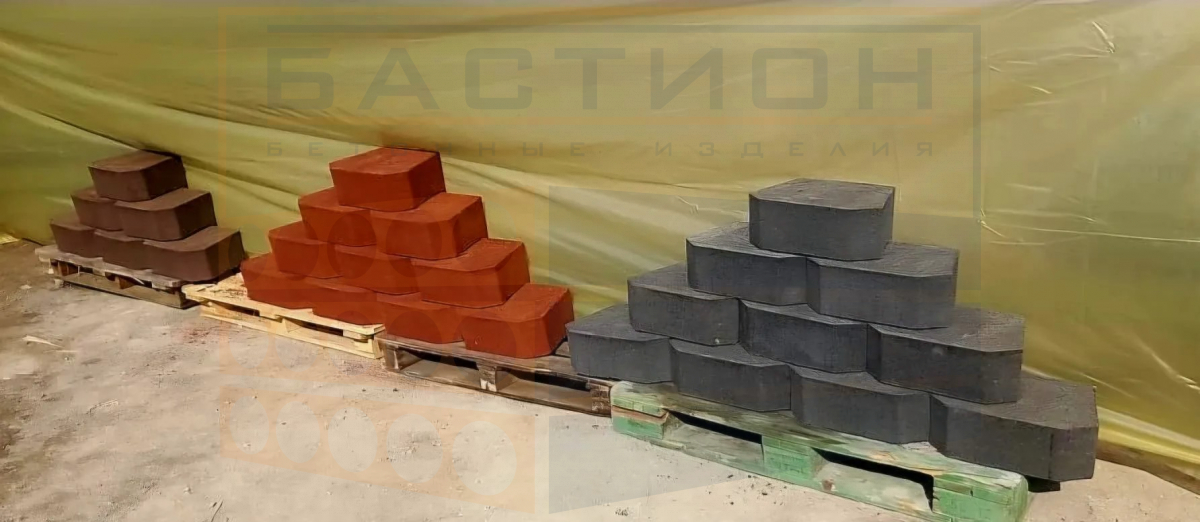

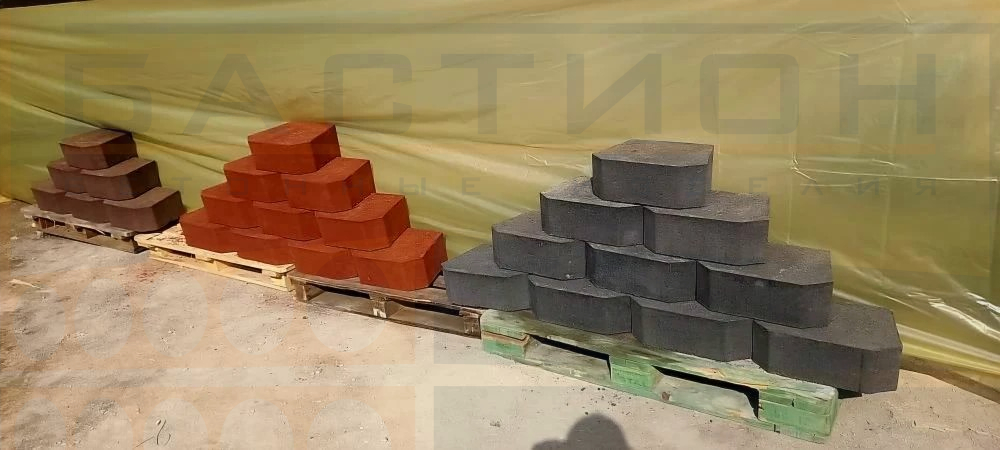

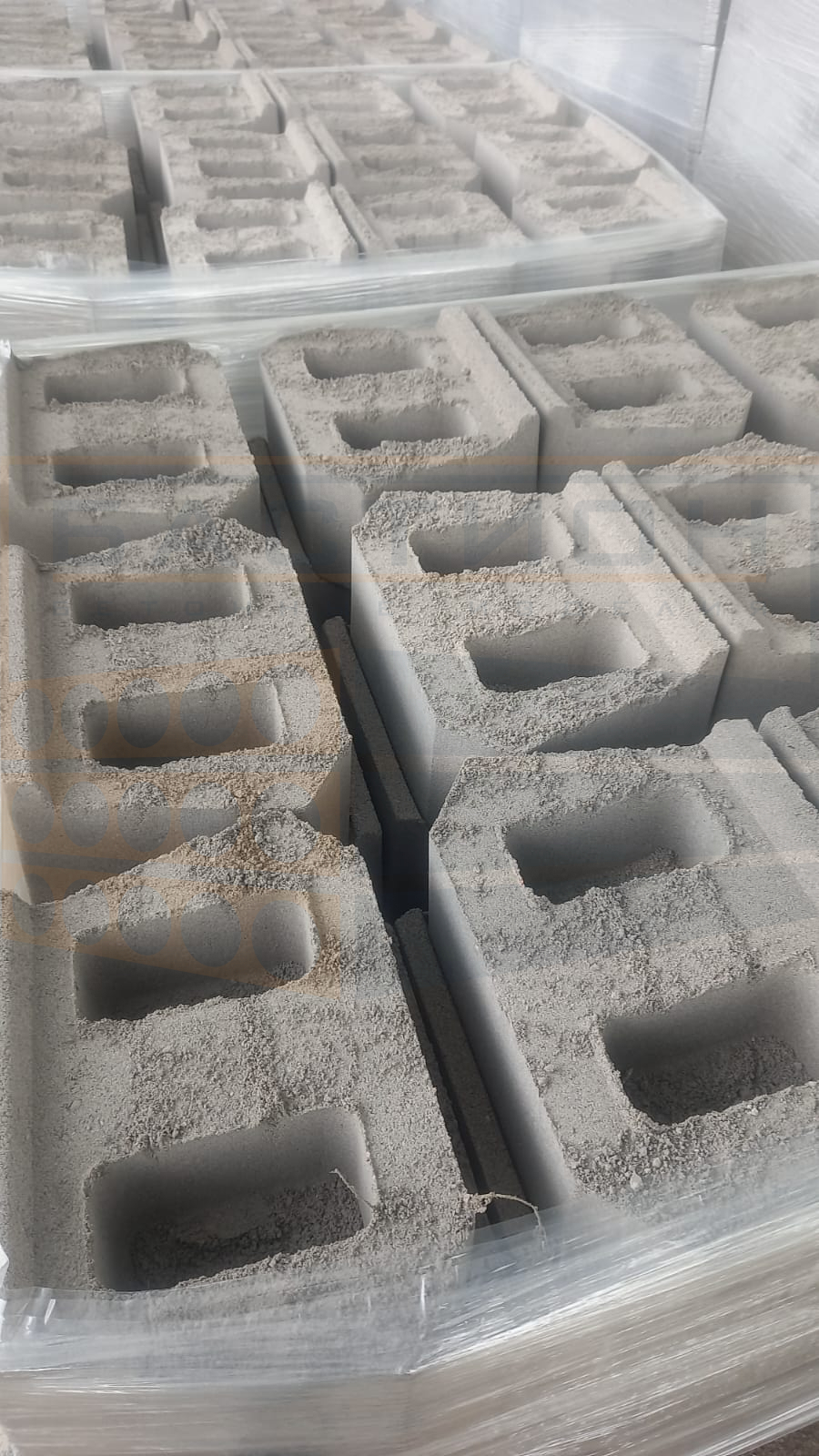

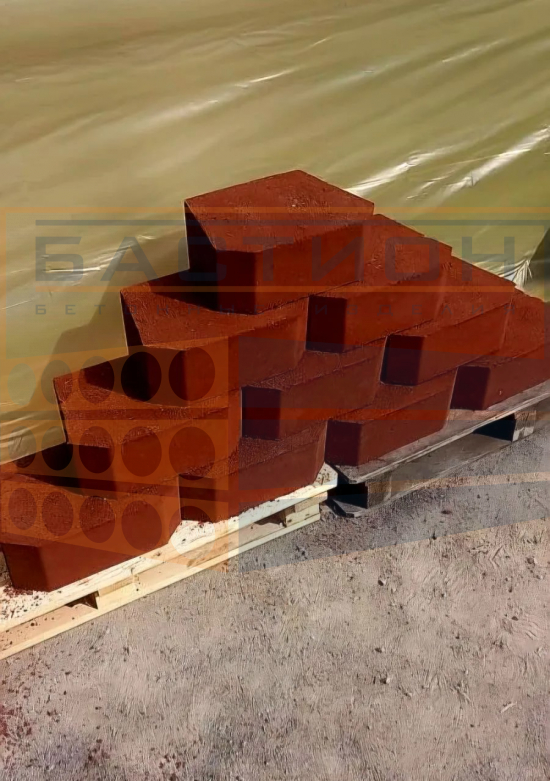

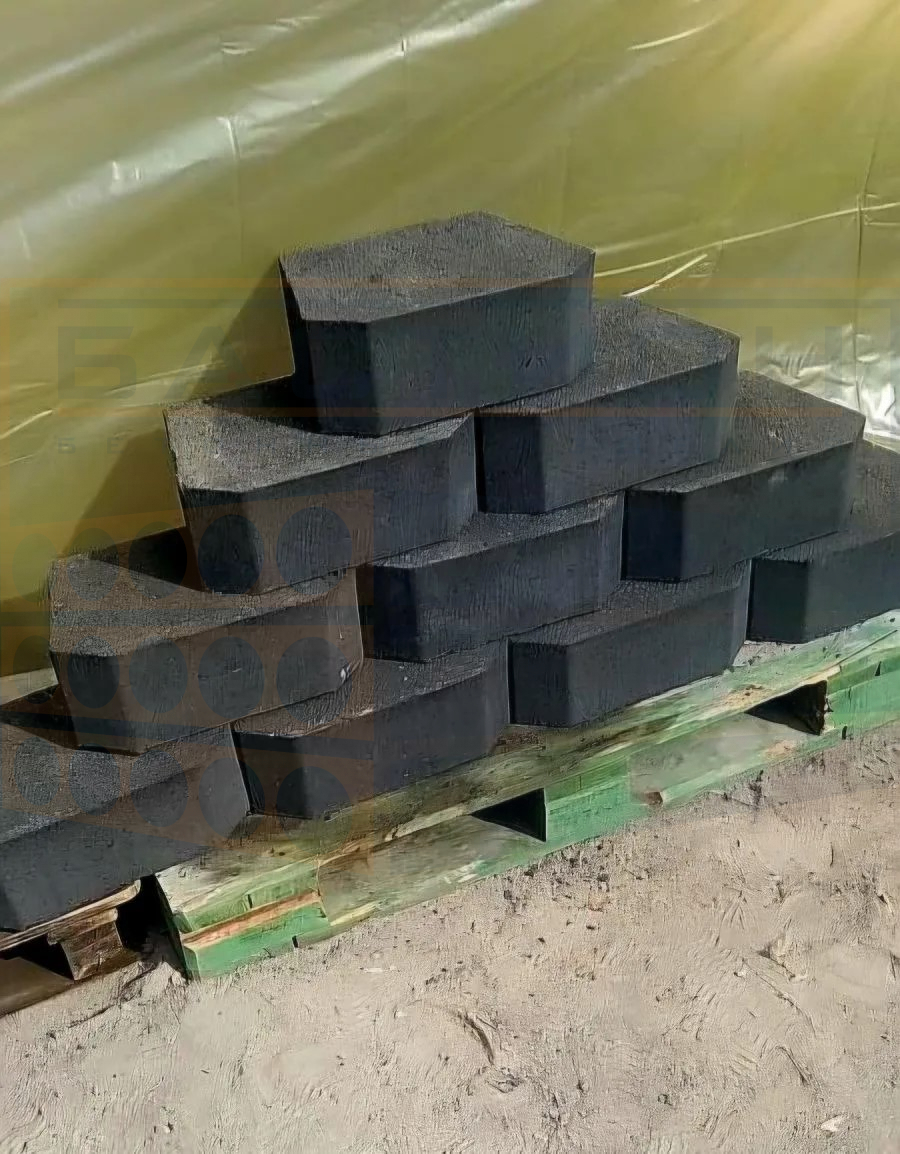

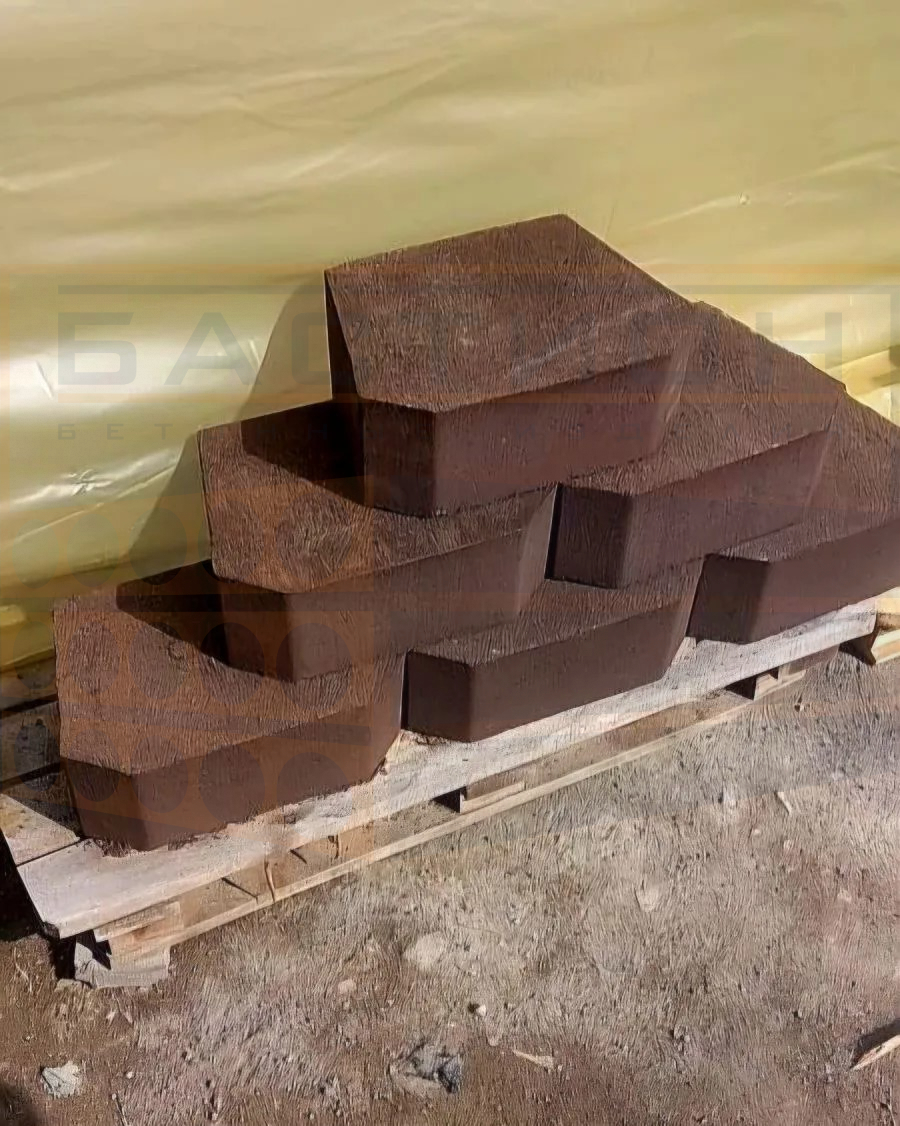

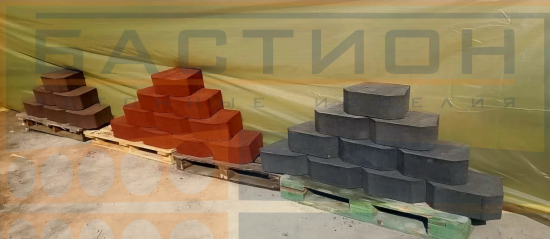

Камни перевозят на поддонах с фиксацией груза от смещения. При разгрузке исключают сбрасывание изделий и удары по упорному канту. Поддоны размещают на ровном устойчивом основании, обеспечивая сохранность камней до монтажа.
