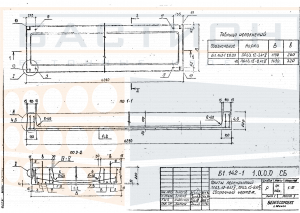

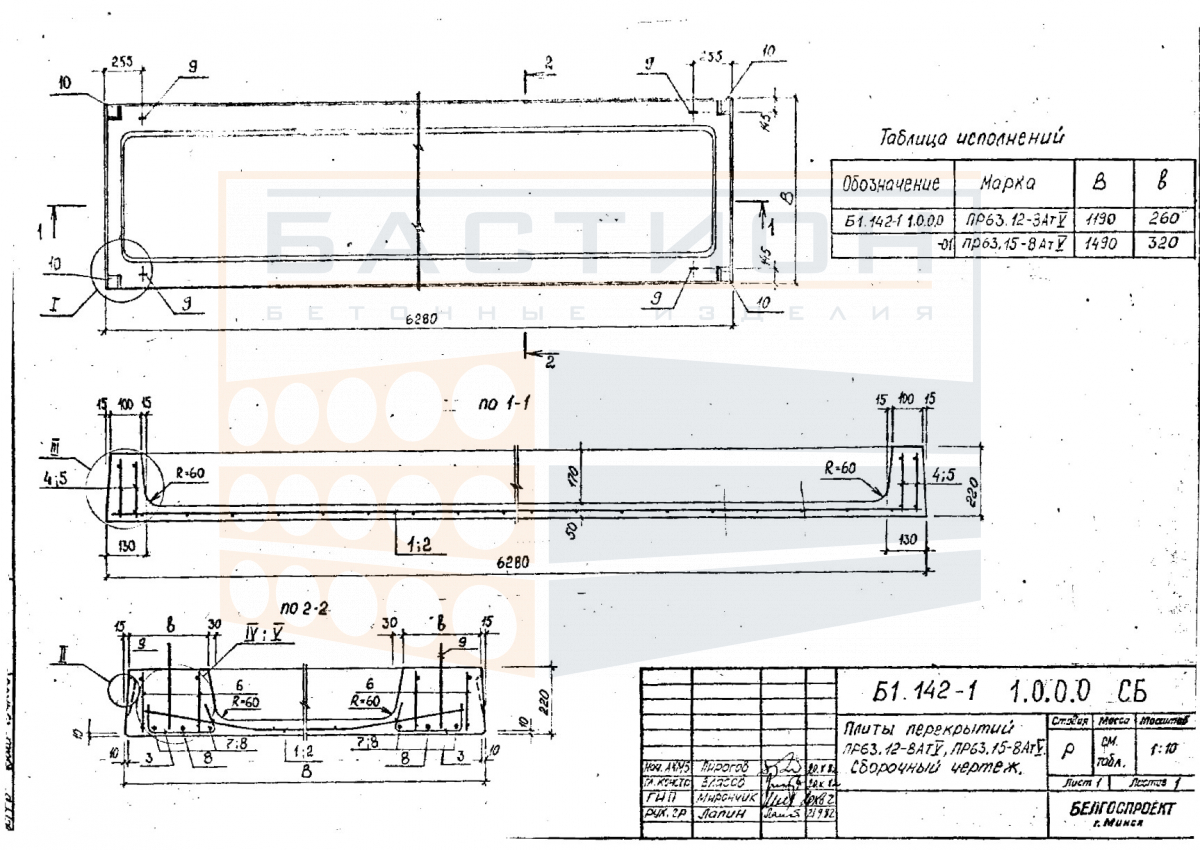

Плита ребристая ПР 63.12-8 АтV, серия Б1.142-1

Плита ребристая ПР 63.12-8 АтV серии Б1.142-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии Б1.142-1, предназначенной для сборных железобетонных перекрытий производственных зданий. Конструкция плиты включает продольные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок, и полку, распределяющую нагрузку по ширине элемента. Бетон и стальное армирование обеспечивают несущую способность при эксплуатации в условиях статических и динамических нагрузок.

Плита применяется для перекрытий с использованием несущих стен, балок или ригелей. Корректная установка требует выверки опорных зон и соблюдения проектной глубины опирания. Нарушение опирания или ошибочная ориентация ребер могут привести к снижению несущей способности перекрытия. При монтаже особое внимание уделяется горизонтальности плоскости и защите ребер от повреждений. Заполнение швов между плитами выполняется по проекту с использованием бетона или раствора.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности: несущие стены, балки или ригели. Опирание должно быть симметричным, с выдержкой проектной глубины по обеим сторонам. При установке проверяется совпадение осей и отметок. Строповка производится за монтажные петли, расположенные на плите. После выверки плита фиксируется путем приварки закладных элементов к опорным конструкциям, затем стыки омоноличиваются.

• Плита работает в пролете между несущими опорами, воспринимая нагрузку от пола, оборудования и людей.
• Продольные ребра обеспечивают необходимую жесткость и распределение изгибающих усилий по длине элемента.
• Опирание плиты производится на балки, ригели или несущие стены с глубиной, заданной рабочими чертежами серии.
• Торцевые зоны плиты и ребра не должны повреждаться при строповке и разгрузке, так как это снижает несущую способность.
• Швы между смежными плитами заполняются бетоном или раствором с последующим омоноличиванием для обеспечения совместной работы.
• Монтажное положение плиты проверяется по отметкам и проектным осям; отклонения не должны превышать допустимых значений.

Соблюдение требований к опиранию и омоноличиванию стыков обеспечивает расчетную работу перекрытия и предотвращает образование трещин в эксплуатируемой конструкции.

Правила хранения и транспортировки изделия

Хранение плит производится на ровной твердой поверхности в горизонтальном положении. Под опорные зоны (под торцы и ребра) укладываются деревянные прокладки. Прокладки должны располагаться строго по одной вертикали в каждом штабеле для исключения перекосов и изгиба изделий. Высота штабеля определяется по схеме складирования с учетом массы и геометрии плиты.

Транспортировка осуществляется на специализированных панелевозах с фиксацией изделий от смещения. Плиты укладываются на прокладки в опорные зоны, строповка производится за монтажные петли. Запрещается перевозка навалом или с опиранием на слабые кромки. При погрузке и выгрузке исключаются ударные нагрузки, способные привести к повреждению бетона или выпуску арматуры.
