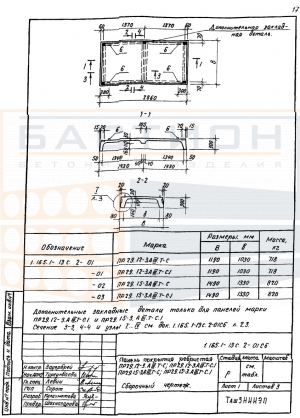

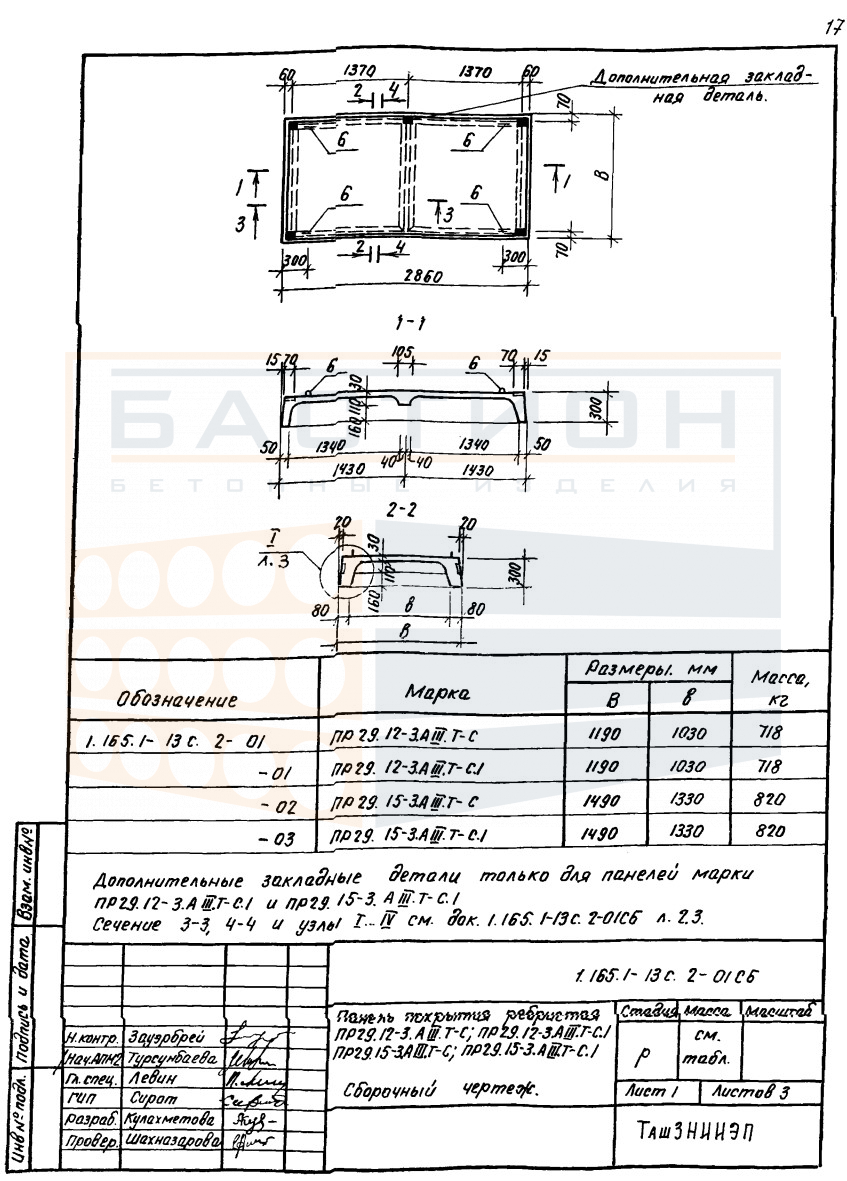

Плита покрытия ребристая ПР 29.12-3 АIIIТ-С (ПР 29.12-3 АIIIТ-С.1), серия 1.165.1-13с, вып. 2

Плита покрытия ребристая ПР 29.12-3 АIIIТ-С — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в каркасных зданиях. Ребра изделия работают как элементы жесткости, воспринимающие изгибающие нагрузки от собственного веса, снега, ветра и технологического оборудования. Изделие относится к серии 1.165.1-13с, выпуск 2, разработанной для применения в промышленных и гражданских объектах.

Плита укладывается на опорные конструкции — балки, ригели или несущие стены — с опиранием по коротким сторонам. Проектное положение ребер направлено вниз, что обеспечивает эффективное сопротивление изгибу. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос плиты, могут привести к перераспределению нагрузок и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж ребристой плиты покрытия выполняется на подготовленное основание с выверкой отметок опорных площадок. Опирание осуществляется по двум продольным ребрам. Зазоры между плитами заполняются бетоном омоноличивания с последующей анкеровкой, что обеспечивает совместную работу соседних элементов и жесткость диска покрытия. Для предотвращения повреждения ребер при строповке используются траверсы, исключающие локальные перекосы.

• Плита работает в пролете между несущими опорами, передавая нагрузку через ребра на балки или ригели, установленные по проектным осям.
• Проектная ориентация ребер строго вертикальна; монтаж плиты в перевернутом положении или с наклоном не допускается, так как это изменяет расчетную работу сечения.
• Глубина опирания плиты задается рабочей документацией; недостаточное опирание увеличивает напряжение в приопорных зонах и может вызвать разрушение ребер.
• Соединение плит выполняется сваркой закладных деталей и омоноличиванием швов, что формирует жесткий диск покрытия, распределяющий нагрузки.
• При наличии проектных отверстий допускается прокладка коммуникаций в межреберном пространстве; повреждение ребер или не предусмотренное проектом сверление запрещено.
• Повреждение торцевых опорных зон, ребер или монтажных петель не допускается; такие дефекты снижают несущую способность и требуют замены элемента.

Соблюдение проектных параметров опирания и схемы анкеровки обеспечивает расчетную работу плиты в составе покрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой поверхности. Прокладки из упругого материала укладываются под ребрами в опорных зонах и располагаются по одной вертикали. Высота штабеля определяется несущей способностью изделий и условиями хранения.

Транспортировка производится в горизонтальном положении с опиранием на деревянные брусья в опорных зонах. Плиты фиксируются от смещения упорами или мягкими стропами. Запрещается перевозка навалом или с опиранием на ребра. Погрузка и выгрузка выполняются краном с траверсой, без ударов и рывков.
