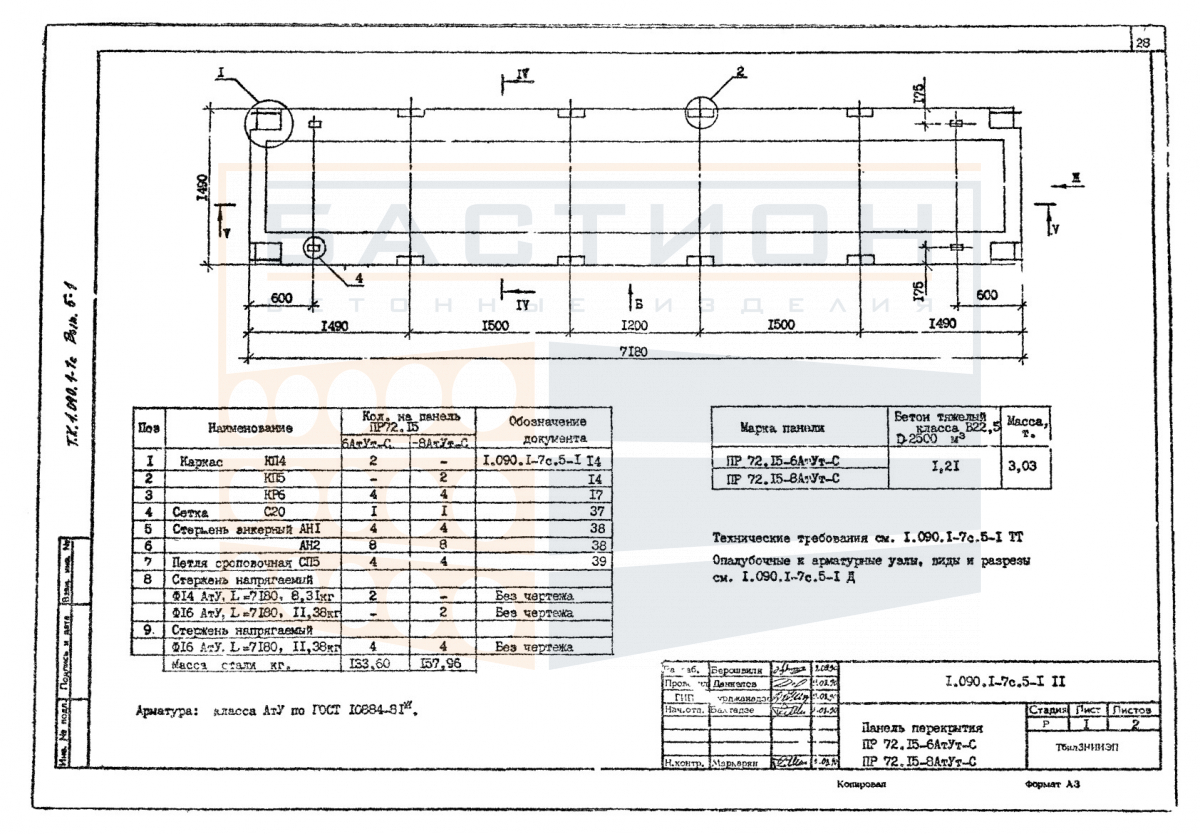

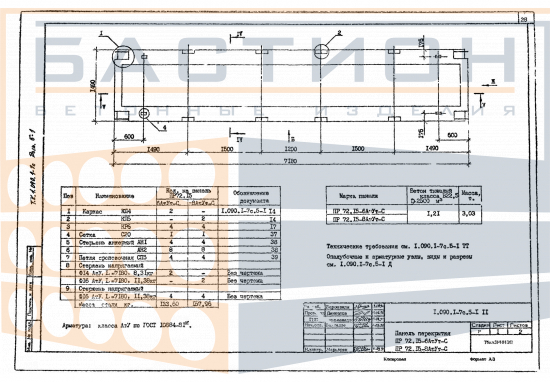

Плита ребристая ПР 72-15-8 АтVт-С (ПР 72-15-8 АтVт-С9), серия 1.090.1-7с

Плита ребристая ПР 72-15-8 АтVт-С (ПР 72-15-8 АтVт-С9) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-7с и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки, ригели или колонны. Конструкция включает два продольных ребра, обеспечивающих жёсткость и распределение изгибающих моментов в пролёте.

Применение плиты допускается в зданиях различного назначения при условии соблюдения проектного положения и схемы опирания. Нагрузки, воспринимаемые плитой, передаются через ребра на опорные конструкции; толщина полки и шаг ребер рассчитаны на равномерно распределённые нагрузки. Несоблюдение расчётной глубины опирания, перекос плиты при монтаже или повреждение торцевых зон могут привести к снижению несущей способности. Выбор типоразмера производится по рабочей документации с учётом фактических пролётов и проектных нагрузок.

Область применения и технические особенности

Плиты ребристые ПР монтируются горизонтально с опиранием ребер на несущие конструкции. Опирание выполняется по коротким сторонам (на балки, ригели или стены). В плоскости ребер плита работает как изгибаемый элемент. Монтажное положение и ориентация ребер должны строго соответствовать проекту. Швы между смежными плитами заполняются бетоном или раствором по проектному решению. Анкеровка соединений с несущими элементами обеспечивает совместную работу плит в диске перекрытия.

• Опирание плиты производится на два продольных ребра; минимальная глубина опирания задаётся рабочей документацией и контролируется при монтаже.
• При монтаже необходимо исключить перекос плиты и проверить совпадение отметок опорных плоскостей; отклонение не должно превышать значений, установленных проектом.
• Торцевые участки плиты не подлежат повреждению при строповке и разгрузке; нарушение целостности защитного слоя в опорных зонах снижает коррозионную стойкость арматуры.
• Пустоты между рёбрами не используются для прокладки коммуникаций, не предусмотренных проектом; отверстия для инженерных сетей выполняются по согласованию с проектной организацией.
• Соседние плиты связываются между собой путём омоноличивания швов и анкеровкой закладных деталей, что обеспечивает жёсткость диска перекрытия и перераспределение нагрузок.
• При выборе плиты необходимо учитывать, что ребристая конструкция снижает собственный вес перекрытия, но требует точного совмещения рёбер с опорными элементами; недопустимо опирание плиты на полку или вне опорных зон.

Правильное опирание и фиксация плит являются основой надёжной работы перекрытия. Нарушение схемы раскладки или монтаж на невыверенное основание приводят к появлению трещин и неравномерному распределению усилий.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твёрдом основании. В местах, соответствующих опорным зонам (под рёбрами), устанавливаются деревянные или бетонные прокладки, расположенные строго по одной вертикали в штабеле. Высота штабеля не должна превышать значений, гарантирующих сохранность нижних плит от продавливания и деформаций.

Транспортировка осуществляется в спецтранспорте с фиксацией плит от продольных и поперечных смещений. Укладка плит в кузов производится на подкладки в опорных зонах, исключается соприкосновение с бортами и перегрузка одной плиты на другую. При погрузочно-разгрузочных работах используется траверса с равномерным захватом за монтажные петли; не допускается сбрасывание плит и ударные воздействия.
