ПНТП 1/2/3/4/5 3х12, серия ПК-01-100/62 выпуск 1

Плита ребристая ПНТП 1/2/3/4/5 3х12 — это железобетонный элемент горизонтальной несущей системы, применяемый в сборных перекрытиях. Изделие относится к серии ПК-01-100/62 выпуск 1, предназначенной для ребристых перекрытий пролетом до 12 м. Продольные и поперечные ребра обеспечивают жесткость конструкции и восприятие изгибающих нагрузок. Передача усилий осуществляется на несущие стены, балки или ригели. Работа плиты в пролете определяется совместной работой полки и ребер.

Изделие рассчитано на восприятие нагрузок от собственного веса, полов, перегородок и временных воздействий. Несоблюдение проектной глубины опирания или перекос при монтаже снижают несущую способность. При монтаже контролируется положение плиты по осям и горизонтальность опорных зон. Повреждение ребер или монтажных петель при строповке недопустимо. Ошибки в опирании приводят к перераспределению усилий и появлению трещин.

Область применения и технические особенности

Плита применяется в сборных перекрытиях гражданских и промышленных зданий. Монтаж ведется на подготовленные опорные поверхности — стены, балки или ригели. Опирание осуществляется по торцевым ребрам. Перед установкой выверяются отметки и глубина опирания. После монтажа швы заполняются бетоном, анкерные выпуски соединяются для формирования диска перекрытия.

• Опирание плиты производится по торцевым ребрам на несущие конструкции; проектная глубина задается рабочей документацией и контролируется при монтаже.
• При монтаже обеспечивается равномерный контакт опорных зон с поверхностью стен или балок без просветов и перекосов.
• Торцевые участки ребер и монтажные петли не должны повреждаться при строповке — это влияет на прочность опирания и безопасность.
• Швы между смежными плитами заполняются бетоном или раствором после проверки горизонтальности и выверки положения.
• Пустоты в конструкции ребристой плиты не предназначены для прокладки инженерных коммуникаций без специального проектного решения.
• Допуск горизонтальности плоскости верха плиты после монтажа — по проектным требованиям; превышение приводит к неравномерным нагрузкам.

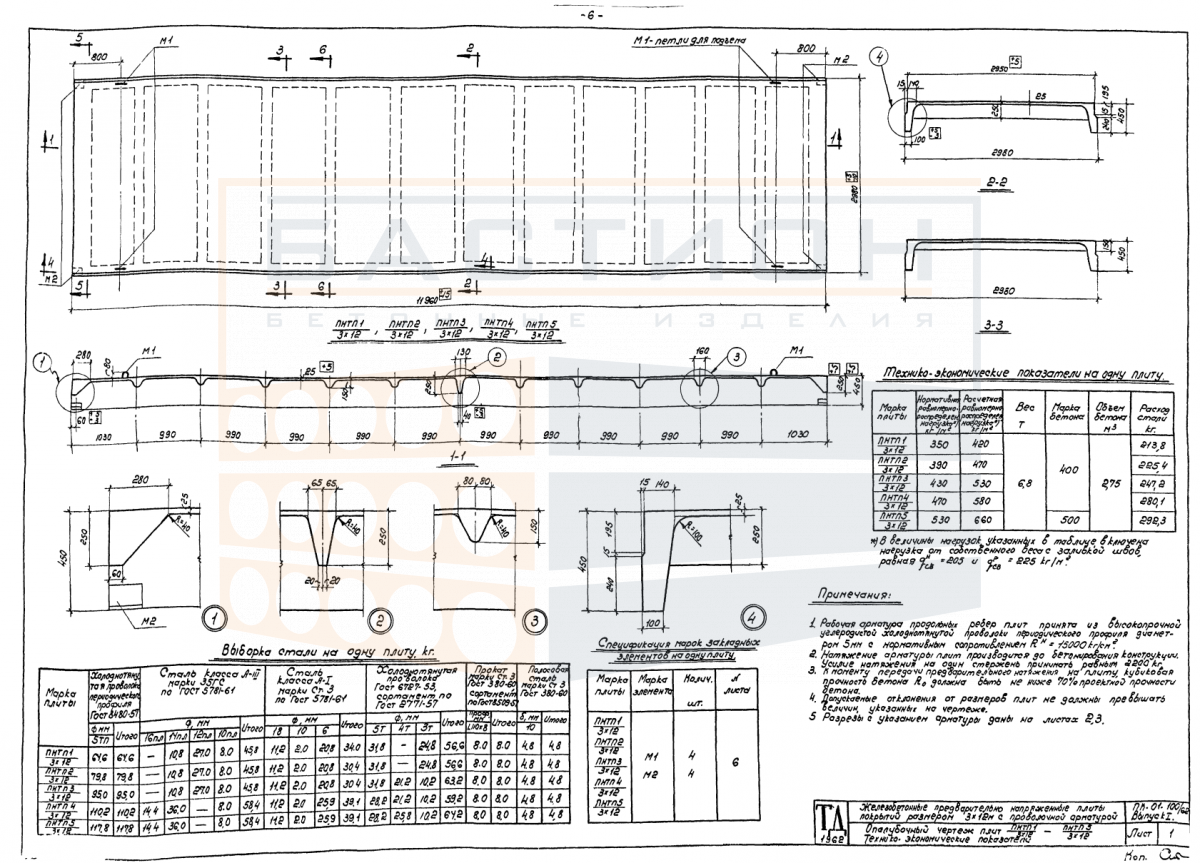

• Типоразмер плиты относится к серии ПК-01-100/62 выпуск 1, параметры сопряжения и узлы омоноличивания уточняются по альбому рабочих чертежей.

Соблюдение условий опирания и стыковки обеспечивает проектную жесткость перекрытия. Нарушение схемы приводит к снижению несущей способности и трещинам.

Правила хранения и транспортировки изделия

Складирование плит — горизонтальное на ровном основании. Под нижний ряд укладываются прокладки под торцевыми ребрами. Прокладки последующих рядов совпадают по вертикали. Высота штабеля — по расчету с учетом массы. Защита торцов и петель обязательна.

Транспортировка — специализированным транспортом с фиксацией от смещения. Укладка на прокладки с совпадением опор. Запрещена перевозка навалом. Исключаются удары и перекосы. Строповка — за монтажные петли.
