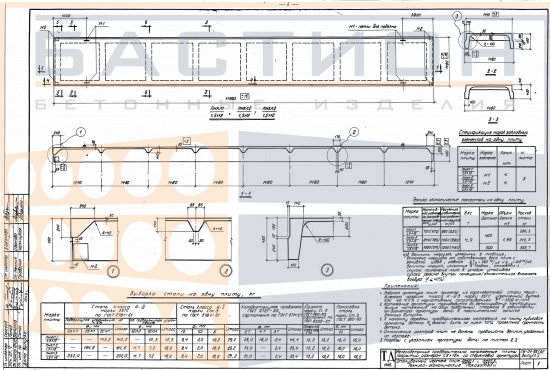

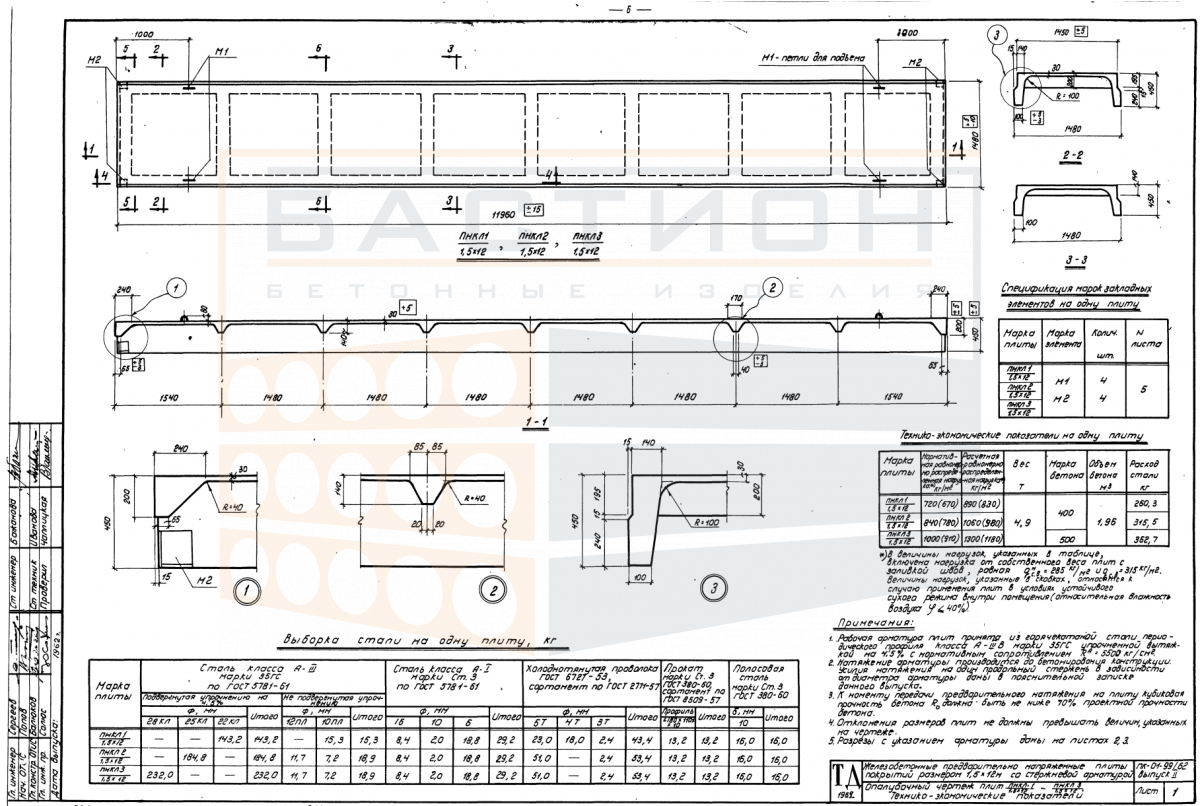

Плита ребристая ПНКЛ 1/2/3 1,5х12, серия ПК-01-99/62, выпуск 1

Плита ребристая ПНКЛ 1/2/3 1,5х12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских объектах. Изделие относится к серии ПК-01-99/62, выпуск 1, которая регламентирует типоразмеры и конструктивные решения для сборных железобетонных плит с ребрами жесткости. Основная функция плиты — восприятие вертикальных нагрузок от собственного веса, кровли, оборудования, снега и передача усилий на несущие стены, балки или ригели.

Плита длиной 11960 мм, шириной 1480 мм и высотой 450 мм относится к крупноразмерным элементам, работающим в пролете до 12 метров. Масса изделия 4900 кг требует применения грузоподъемной техники соответствующей грузоподъемности. Ребристая конструкция обеспечивает высокую жесткость при относительно небольшом расходе бетона, что позволяет перекрывать значительные пролеты без промежуточных опор. Применение плит данной серии предполагает строгое соблюдение проектных отметок опирания и последовательности монтажа для равномерного распределения нагрузки.

Область применения и технические особенности

Плиты монтируются на ригели, балки или стеновые конструкции с опиранием по коротким сторонам. Продольные ребра ориентированы в направлении пролета, воспринимая изгибающие моменты. Проектное положение фиксируется по разбивочным осям, после чего выполняется анкеровка и омоноличивание стыков. Несоблюдение проектной глубины опирания или перекос плиты при установке может привести к концентрации напряжений и трещинообразованию.

• Работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки в соответствии с проектными данными.
• Ребра жесткости плиты обеспечивают требуемую несущую способность и устойчивость формы при изгибе, снижая расход материала.
• Опирание производится на ригели, балки или стеновые элементы строго с соблюдением глубины опирания, заданной рабочими чертежами серии.
• Торцевые зоны плиты участвуют в передаче опорных реакций; повреждения при строповке или разгрузке недопустимы, так как снижают расчетную прочность.
• После укладки плиты анкеруются с соседними элементами и опорными конструкциями согласно проекту — это обеспечивает совместную работу перекрытия.
• Пустоты или каналы внутри ребер допускается использовать только при наличии проектного решения; самовольная прокладка коммуникаций запрещена.
• Монтаж ведется с выверкой по высоте и в плане; отклонения от проектного положения не должны превышать допусков, установленных для сборных конструкций.

Серия ПК-01-99/62 содержит требования к схемам опирания, узлам соединений и маркировке, которые необходимо учитывать при разработке проекта и проведении монтажных работ.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Прокладки укладываются строго в местах расположения опорных зон (по концам ребер) и должны совпадать по вертикали в каждом ряду. Высота штабеля определяется условиями сохранности изделий и не должна превышать значений, рекомендованных для данной серии. В процессе хранения ребра, торцы и монтажные петли не должны контактировать с грунтом или посторонними предметами.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Укладка навалом не допускается. Погрузка и выгрузка выполняются с использованием стропов, закрепляемых за монтажные петли или в местах, указанных в маркировке. Запрещается сбрасывание плит, а также опирание на слабые кромки и углы. После разгрузки необходимо произвести осмотр на предмет сколов, трещин и повреждений рабочей арматуры.
