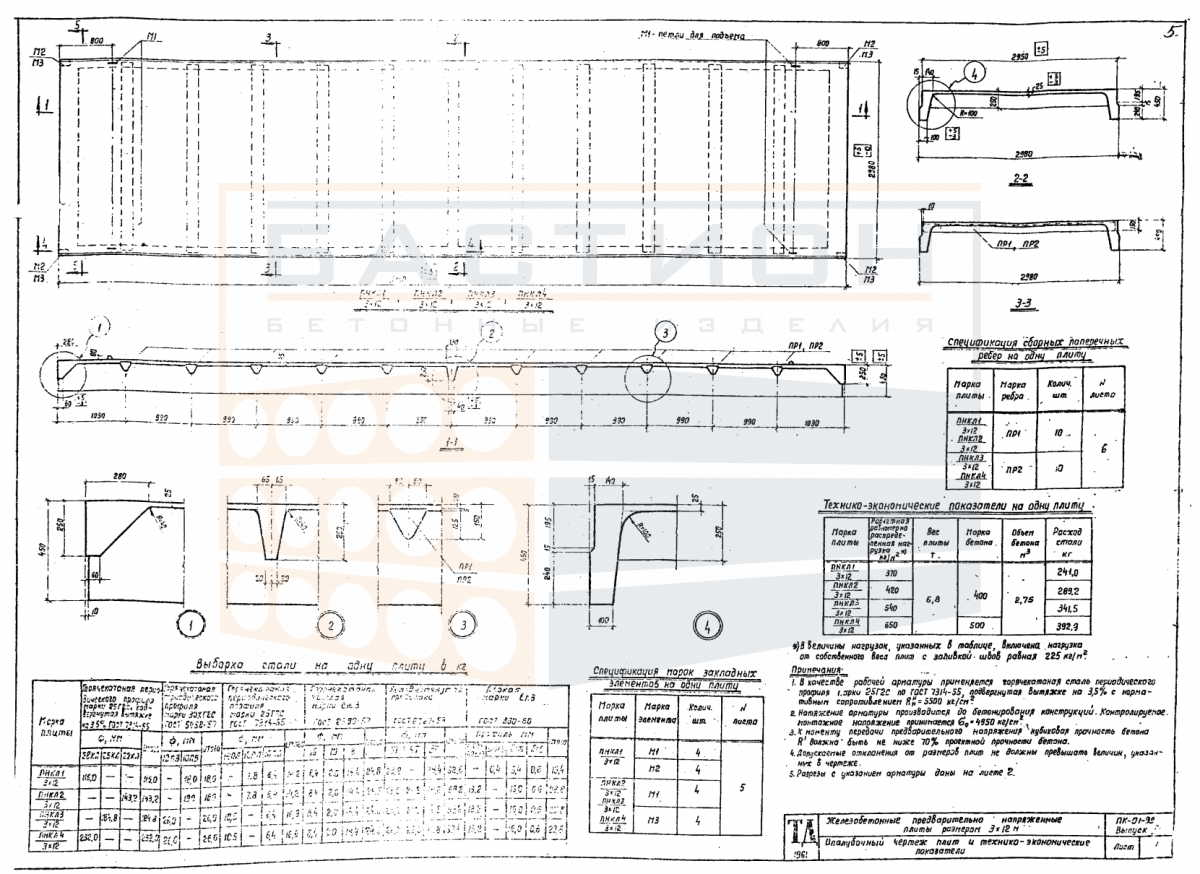

Плита ребристая ПНКЛ 1/2/3/4 3х12, серия ПК-01-88

Плита ребристая ПНКЛ 1/2/3/4 3х12 серии ПК-01-88 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных, чердачных или технических перекрытий. Конструкция включает продольные и поперечные ребра, образующие жесткую несущую раму, способную воспринимать изгибающие нагрузки от собственного веса, полезной нагрузки и перегородок. Материалом служит тяжелый бетон с внутренним стальным армированием, обеспечивающим прочность при эксплуатации в условиях статических и динамических воздействий.

Изделие применяется в зданиях с железобетонным или стальным каркасом, где плиты укладываются на ригели, балки или стены с обеспечением проектной глубины опирания. Ребра ориентируются в направлении пролета, что позволяет эффективно распределять нагрузку на несущие опоры. Серия ПК-01-88 определяет геометрические параметры и конструктивные решения, включая расположение монтажных петель, размеры опорных зон и схемы стыковки. Неправильная ориентация плиты или недостаточное опирание могут привести к перераспределению усилий и сверхнормативным деформациям.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности. Проектное положение фиксируется по осям и отметкам. Сопряжение с ригелями или балками осуществляется через опорные площадки, соответствующие ширине ребер. Швы между смежными плитами заполняются бетоном или раствором для обеспечения совместной работы. При монтаже следует контролировать вертикальность ребер и отсутствие перекосов, так как это влияет на распределение нагрузки. Типичной ошибкой является установка плиты с недостаточным опиранием торцов, что снижает несущую способность.

• Ребра жесткости плиты работают в пролете между опорами, воспринимая изгибающие усилия и передавая их на несущие конструкции.
• Опирание плиты выполняется только на проектные зоны, соответствующие ширине ребер; отклонение опорной площади не допускается.
• Смежные плиты стыкуются по продольным сторонам с заполнением швов цементно-песчаным раствором или бетоном для включения в совместную работу.
• Торцы плиты не должны повреждаться при строповке и разгрузке; повреждение торцевой зоны может нарушить работу арматуры.
• Монтажные петли используются только для подъема и перемещения; не допускается нагружение петель после установки плиты.
• Перед монтажом проверяется соответствие отметок опор и горизонтальность площадок; перекосы компенсируются выравнивающим слоем.
• Пустоты и каналы в плите, если они предусмотрены проектом, не заполняются материалами, не указанными в рабочей документации.

Корректный монтаж с соблюдением проектных требований обеспечивает равномерное распределение нагрузок и долговечность перекрытия. Допустимые отклонения от проектного положения регламентируются рабочей документацией.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из дерева или другого эластичного материала укладываются в местах опорных зон плиты, строго по вертикальным линиям нижележащих штабелей. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности. Складирование навалом или с нарушением схемы укладки не допускается.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью упоров и стяжек, исключающих продольное и поперечное смещение. Погрузка и выгрузка выполняются за монтажные петли плавным подъемом без рывков. Перевозка в положении «на ребро» или с опиранием на слабые кромки запрещена. Ударные нагрузки и контакт с агрессивными средами при перевозке должны быть исключены.
