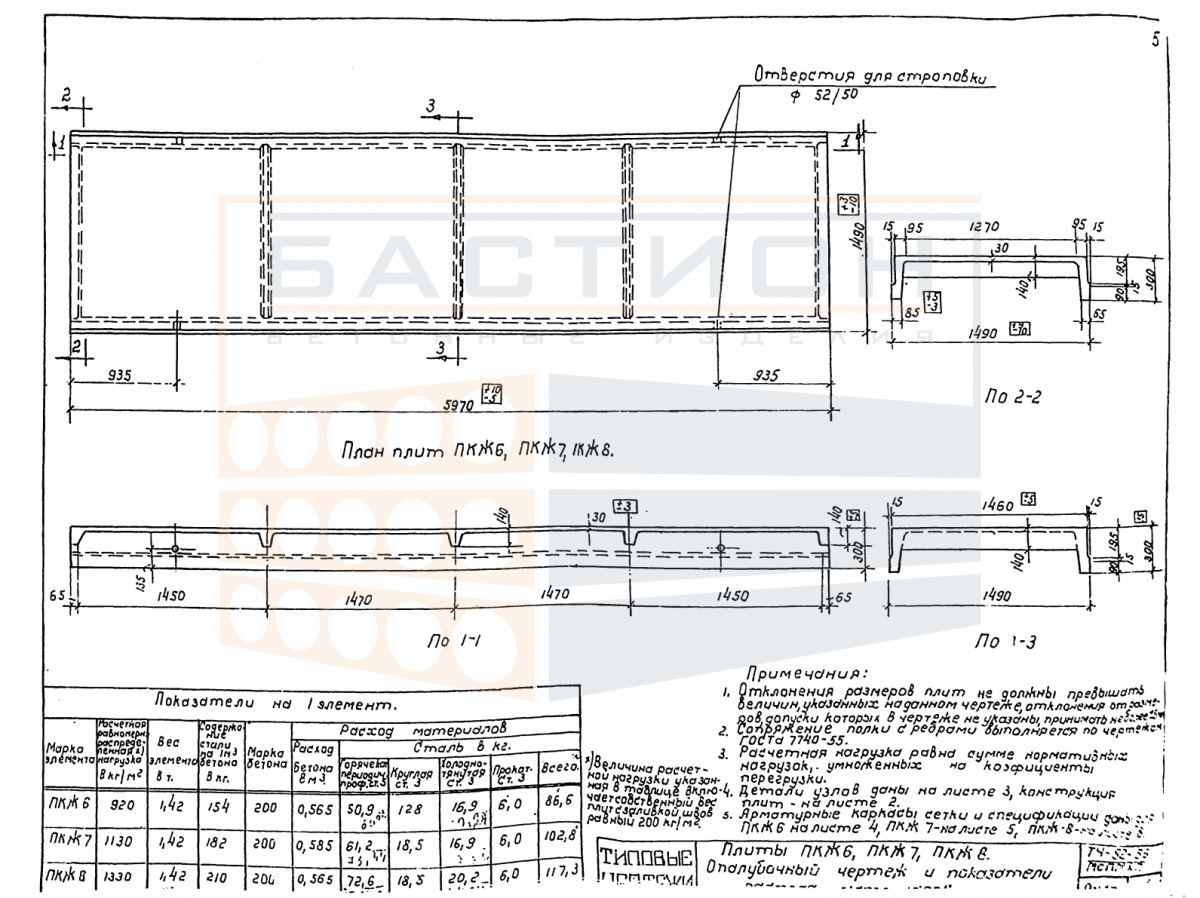

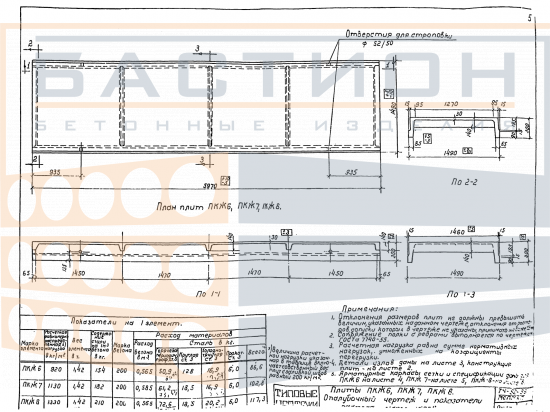

Плита ребристая ПКЖ 6/7/8, серия ТЧ-52-56

Плита ребристая ПКЖ 6/7/8 серии ТЧ-52-56 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Бетон и стальное армирование воспринимают изгибающие нагрузки от веса конструкций и эксплуатационных воздействий с передачей усилий на стены или балки. Ребристая форма снижает массу изделия при сохранении жесткости за счет продольных ребер.

Плиты данной серии используются в промышленных и гражданских зданиях с шагом опор, соответствующим типоразмерам серии. Нагрузки включают равномерно распределенные и сосредоточенные воздействия от оборудования и перегородок. Ошибки при монтаже, такие как недостаточное опирание или неправильная ориентация, могут привести к неравномерному распределению напряжений в ребрах и образованию трещин.

Область применения и технические особенности

Монтаж плит выполняется на опорные поверхности стен, балок или ригелей по проектным отметкам. Опирание осуществляется по двум продольным ребрам. Перед установкой проверяется горизонтальность опорных площадок и наличие закладных деталей. После монтажа швы между плитами заполняются бетоном для обеспечения совместной работы перекрытия.

• Ориентация плиты ребрами вниз обеспечивает работу продольных ребер как изгибаемых элементов, воспринимающих нагрузку от пола и передающих ее на опоры.
• Глубина опирания плиты на несущие конструкции задается серией ТЧ-52-56 и контролируется при монтаже; недостаточная глубина приводит к концентрации напряжений в торце ребра.
• Строповка выполняется за монтажные петли с применением траверс, исключающих перекос и ударные нагрузки на ребра; повреждение петель или ребер снижает несущую способность.
• После установки плит выполняется анкеровка закладных деталей и омоноличивание швов бетоном, что обеспечивает совместную работу перекрытия и распределение нагрузок между элементами.
• Не допускается установка плиты на неподготовленное основание, выравнивание подкладками или опирание только на часть ребра — это создает локальные перенапряжения и риск разрушения.

Таким образом, точное соблюдение проектных требований к опиранию, анкеровке и качеству швов является основой надежной работы ребристого перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются в местах опорных зон ребер (под монтажными петлями). Прокладки соседних плит располагаются по одной вертикали. Высота штабеля устанавливается по схеме складирования с учетом массы (1420 кг) и прочности нижних изделий. Ребра и торцы защищаются от повреждений.

При транспортировке плиты укладываются ребрами вниз на деревянные брусья с равномерным опиранием. Крепление ремнями или тросами предотвращает смещение. Запрещается перевозка навалом. Погрузка и разгрузка производится траверсой за монтажные петли, исключая удары и рывки. Не допускается сбрасывание или волочение изделий.
