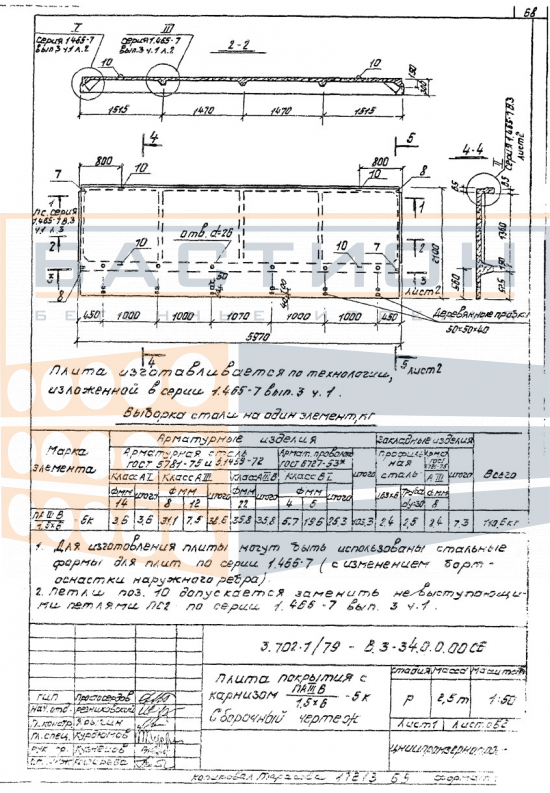

Плита покрытия ребристая П АIIIв, серия 3.702-1/79

Плита покрытия ребристая П АIIIв, серия 3.702-1/79

Плита покрытия ребристая П АIIIв, серия 3.702-1/79
Характеристики
  • АртикулABK242864
  • Длина5970 мм.
  • Ширина2100 мм.
  • Высота300 мм.
  • Вес изделия2500 кг
  • Альтернативное названиеПлита П АIIIв (3.702-1/79)
Цена
от 40 000 руб./шт.
Внимание! Цены на сайте носят информационный характер и могут отличаться от актуальных.
Актуальную стоимость уточнит менеджер при обработке заказа.
общий вес: 2500 кг
Грузоподъемность транспорта (кг)
машины
Посмотреть ГОСТ 9561-2016
+7 (812) 209-80-30

Поделиться:

Общее описание

Плита покрытия ребристая П АIIIв — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) в промышленных и гражданских объектах. Изделие относится к серии 3.702-1/79 и выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие изгибающих нагрузок в пролете.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно небольшом собственном весе. Основное назначение элемента — восприятие постоянных и временных нагрузок от кровельного пирога, снега, ветра и технологического оборудования с последующей передачей усилий на несущие балки, фермы или колонны. Правильная ориентация ребер вниз и точное опирание на опорные конструкции являются определяющими условиями надежной работы перекрытия.

Область применения и технические особенности

Монтаж плит выполняется на стальные или железобетонные опорные конструкции с обеспечением проектной глубины опирания. Сопряжение плит между собой и с несущими элементами осуществляется через сварку закладных деталей с последующим омоноличиванием швов. При установке контролируется горизонтальность плоскости и совпадение отметок опорных площадок.

  • Плита рассчитана на работу в составе покрытий отапливаемых и неотапливаемых зданий с шагом несущих конструкций, соответствующим длине изделия.
  • Опирание осуществляется на стальные или железобетонные балки, фермы или ригели; глубина опирания уточняется по проектной документации серии 3.702-1/79.
  • Ребра жесткости ориентированы вниз и воспринимают изгибающий момент; неправильная ориентация или повреждение ребер снижают несущую способность.
  • Стыки между смежными плитами заполняются бетоном или цементно-песчаным раствором по проекту для обеспечения совместной работы и герметизации.
  • Монтажные петли используются для строповки и подъема; закладные детали предназначены для сварки с опорными элементами и анкеровки в швах.
  • Запрещается механическое повреждение торцевых участков, ребер и монтажных петель при разгрузке и установке; поврежденные изделия требуют дополнительной проверки пригодности.

Проектная работа плиты возможна только при выполнении требований к опиранию и фиксации; отступления от схемы размещения или нарушение целостности узлов сопряжения ведут к неравномерному распределению нагрузок и снижению эксплуатационных качеств покрытия.

Правила хранения и транспортировки изделия

Складирование плит выполняется на ровном твердом основании в горизонтальном положении. Деревянные прокладки укладываются в местах опорных зон строго по вертикали между рядами. Высота штабеля принимается по расчету с учетом массы и прочности прокладок; при этом не допускается выступание ребер за пределы прокладок.

Транспортировка осуществляется в горизонтальном положении с надежным закреплением в кузове, исключающим смещение и удары. Строповка производится за все монтажные петли одновременно. Запрещается перевозка навалом, сбрасывание при разгрузке и волочение изделия по поверхности.

Работаем с соблюдением федеральных законов

Федеральный закон от 05.04.2013 №44-ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд». Закон устанавливает жёсткий регламент проведения закупок на каждом этапе.
Федеральный закон от 18.07.2011 №223-ФЗ «О закупках товаров, работ, услуг отдельными видами юридических лиц». Закон устанавливает общие принципы закупки товаров, работ, услуг и основные требования к ним.
Предприятия оборонного комплекса России обязаны проводить все закупки с учетом положений 275-ФЗ.

Вопросы-ответы

Можно ли использовать бывшие в эксплуатации плиты перекрытия?
Использование бывших в эксплуатации плит допускается далеко не всегда. Перед повторным монтажом необходимо оценить состояние бетона, отсутствие трещин, сколов, повреждений арматуры и соответствие изделия требованиям проекта. Особенно важно понимать, в каких условиях плита эксплуатировалась ранее и не подвергалась ли она перегрузкам. Для капитального строительства большинство специалистов рекомендует использовать новые сертифицированные изделия, поскольку их характеристики подтверждены производителем и соответствуют нормативным требованиям.
Какие ошибки чаще всего допускают при выборе плит перекрытия?
Самая распространённая ошибка — выбирать плиту только по её длине и ширине. На практике необходимо учитывать ещё и расчётную нагрузку, глубину опирания, способ монтажа и материал несущих стен. Например, две плиты одинакового размера могут иметь разные характеристики и использоваться на совершенно разных объектах. Также нередко забывают заранее проверить возможность подъезда длинномерного транспорта и работы автокрана. Такие нюансы становятся причиной дополнительных расходов уже во время строительства, поэтому подбор плит лучше выполнять одновременно с расчётом всей несущей конструкции.
Что означает маркировка плиты перекрытия?
Маркировка позволяет определить основные характеристики изделия без изучения технической документации. Например, обозначение ПК 60-15-8 обычно означает круглопустотную плиту длиной около 6 метров, шириной 1,5 метра и расчётной нагрузкой 800 кг/м². Аналогично маркировка ПБ указывает тип плиты и её основные размеры. Благодаря единой системе обозначений проектировщики, строители и поставщики могут быстро подобрать совместимые изделия и избежать ошибок при комплектации объекта.
Почему большинство плит перекрытия делают пустотными, а не сплошными?
На первый взгляд может показаться, что сплошная железобетонная плита должна быть прочнее. Однако в большинстве случаев это не так. Продольные пустоты позволяют значительно уменьшить собственный вес изделия, благодаря чему снижается нагрузка на стены, колонны и фундамент здания. При этом правильно рассчитанная пустотная плита сохраняет необходимую несущую способность. Дополнительным преимуществом становится лучшая тепло- и звукоизоляция перекрытия, а также возможность прокладки инженерных коммуникаций через пустоты. Именно поэтому многопустотные плиты уже несколько десятилетий остаются основным решением в гражданском строительстве.
Чем плиты ПК отличаются от ПБ и какую лучше выбрать?
Хотя обе плиты относятся к многопустотным, они производятся по разным технологиям. ПК изготавливаются в металлических формах, поэтому имеют монтажные петли и фиксированные типоразмеры. ПБ производятся методом непрерывного безопалубочного формования, благодаря чему отличаются более точной геометрией, гладкой поверхностью и могут выпускаться практически любой длины. Если объект строится по типовому проекту, часто достаточно плит ПК. Если же требуется нестандартная длина перекрытия, минимальные монтажные зазоры или высокая точность изготовления, обычно выбирают плиты ПБ. Говорить, что один вариант «лучше» другого, некорректно — они решают разные строительные задачи.
Какие бывают плиты перекрытия и чем они отличаются?
Плиты перекрытия различаются не только размерами, но и технологией изготовления, конструкцией и областью применения. Наиболее распространены многопустотные плиты ПК и ПБ, а также ребристые и сплошные плиты для специальных объектов. Многопустотные изделия чаще всего используют при строительстве жилых, общественных и промышленных зданий, поскольку они позволяют уменьшить нагрузку на стены и фундамент без потери прочности. Специальные виды плит применяются там, где требуются повышенная несущая способность, нестандартные пролёты или особые условия эксплуатации. Поэтому выбирать плиту следует не по внешнему виду, а по её назначению и проектным характеристикам.
Можно ли у вас получить консультацию и расчет количества плит перекрытия по моему объекту?
Поможем, подскажем, подберем, рассчитаем нагрузку, размеры, количество.
Минимальная партия плит перекрытия которую доставляете?
Доставляем  от одного товара, возможен самовывоз.
Если наш строительный объект в трудно доступном месте, как происходит доставка и разгрузка плит перекрытия?
Поставка разбивается на несколько частей, плиты перекрытия доставляется малогабаритным транспортом и разгружается манипулятором.
