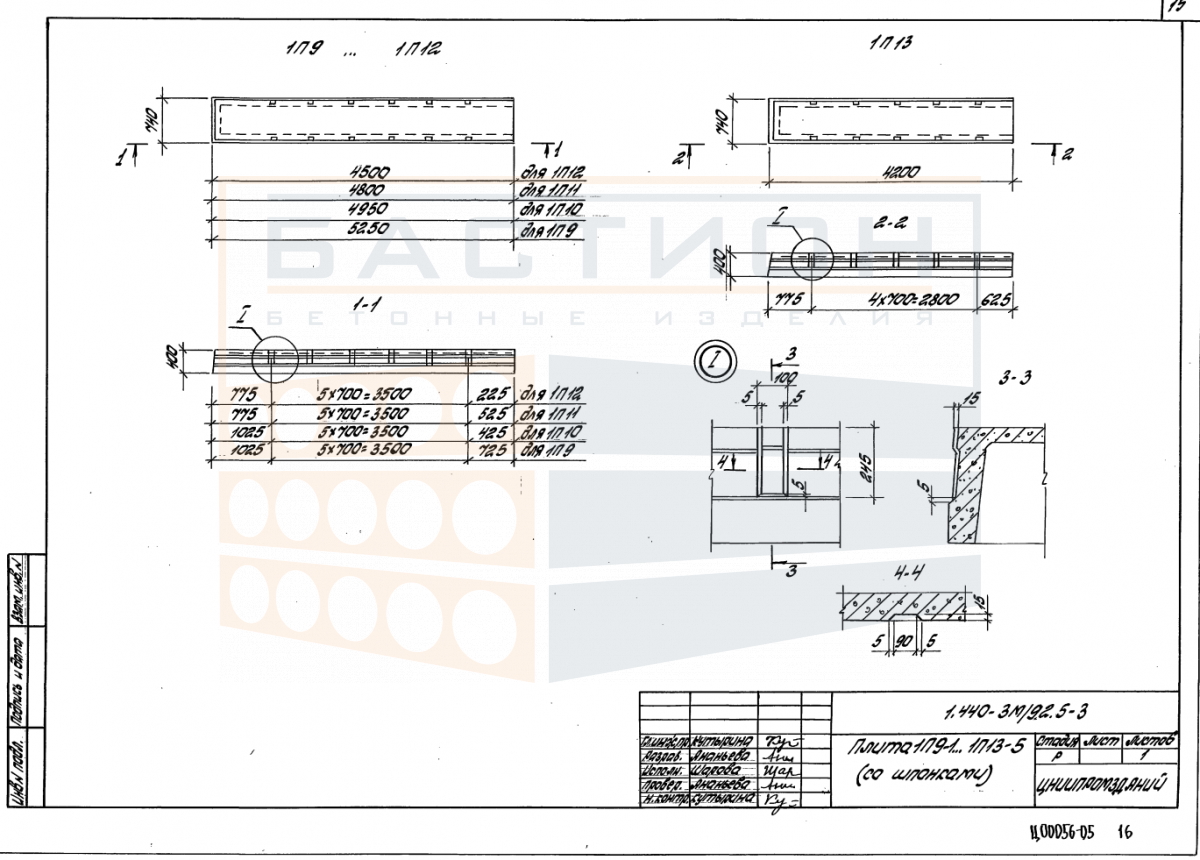

Плита ребристая 1П 12 - 1/2/3/4/5/6, серия 1.440-3м/92, выпуск 5

Плита ребристая 1П 12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в составе сборных или сборно-монолитных конструкций. Изделие относится к серии 1.440-3м/92, выпуск 5, и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает прочность и жёсткость при эксплуатации.

Плиты данного типоразмера применяются в зданиях различного назначения: жилых, общественных и промышленных. Ребристая конструкция позволяет эффективно воспринимать изгибающие нагрузки за счёт продольных рёбер жёсткости, расположенных по длине изделия. Неправильный подбор глубины опирания или повреждение опорных зон при монтаже приводит к снижению несущей способности и требует корректировки проектного решения. Монтаж плит выполняется на подготовленное основание: стены, ригели или стальные балки. Отклонения от проектных отметок опорных площадок не допускаются. При нарушении схемы опирания возникает перераспределение усилий, провоцирующее трещинообразование в ребрах и полке плиты. Выбор конкретного типоразмера (1П 12 с дополнительным индексом) должен соответствовать нагрузкам, заданным в рабочей документации.

Область применения и технические особенности

Плиты ребристые 1П 12 устанавливаются в проектное положение на опорные конструкции с соблюдением расчётной глубины опирания, указанной в серии. Сопряжение плит между собой по боковым сторонам выполняется через монтажные петли с последующим омоноличиванием швов. Ребра ориентируются вдоль пролёта, обеспечивая пространственную жёсткость перекрытия и распределение нагрузки на опоры. Для предотвращения концентрации напряжений в опорных узлах необходимо применять выравнивающий слой из цементно-песчаного раствора толщиной, установленной проектом.

• Работа плиты в пролёте обеспечивается продольными рёбрами, воспринимающими изгибающие моменты; полка распределяет нагрузку на рёбра. Плита передаёт усилия на опорные конструкции через крайние участки, поэтому зоны опирания не должны иметь сколов и трещин.
• Опирание плит выполняется на стены, ригели или балки; минимальная глубина опирания принимается по серии 1.440-3м/92 и должна быть равномерной по всей длине опорной площадки.
• Монтажное положение плит проверяется по отметкам и осям; отклонение от горизонтали не должно превышать значений, установленных рабочей документацией. После установки плиты крепятся к опорам сваркой закладных деталей или монтажных петель.
• Швы между смежными плитами заполняются бетоном класса не ниже В15 с обязательным армированием; это обеспечивает совместную работу плит под нагрузкой.
• При монтаже запрещается использовать плиты с повреждёнными торцами, сколами рёбер или искажением геометрии. Строповка производится за монтажные петли с равномерным натяжением всех четырех захватов.
• Укладка плит на неподготовленное основание с неровностями приводит к образованию трещин в полке; поверхность опорных конструкций должна быть очищена и выверена.
• Допускается применение плит в качестве чердачных перекрытий при условии обеспечения надлежащей гидро- и пароизоляции; защита от увлажнения увеличивает срок службы железобетона.

Соблюдение перечисленных требований необходимо для сохранения проектной несущей способности и долговечности плит в составе перекрытия.

Правила хранения и транспортировки изделия

Плиты ребристые 1П 12 хранятся на ровном твёрдом основании в горизонтальном положении. Под нижний ряд плит устанавливаются прокладки в местах, соответствующих опорным зонам (под рёбрами). Прокладки вышележащих рядов располагаются строго над прокладками нижнего ряда; смещение приводит к концентрации нагрузки и повреждению плит. Допускается складирование в штабеля высотой, рассчитанной с учётом массы изделий и прочности основания.

Транспортировка плит осуществляется в положении лёжа на транспортном средстве с обязательным креплением от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на боковые кромки. При погрузке и разгрузке используются мягкие стропы для исключения повреждения ребер и торцевых участков. Ударные нагрузки и перекос при подъёме не допускаются.
