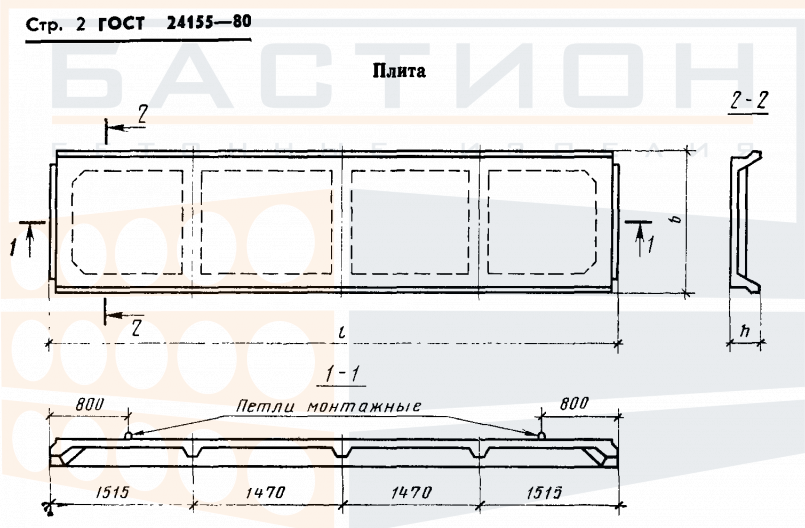

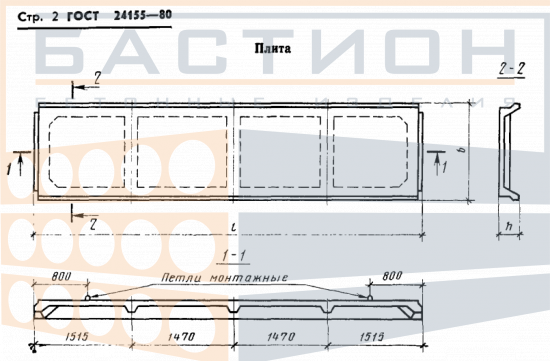

Плита ребристая П 60.15 - АтV (АV, АIV), ГОСТ 24155-80

Плита ребристая П 60.15 — это железобетонный элемент горизонтальной несущей системы, предназначенный для перекрытий промышленных зданий. Конструкция включает продольные и поперечные ребра, образующие жесткий каркас, и тонкую полку между ними. Ребра обеспечивают восприятие изгибающих нагрузок и передачу усилий на опорные узлы. Применение ребристого профиля позволяет снизить собственный вес плиты по сравнению со сплошным сечением при сохранении несущей способности. Плита опирается на несущие стены, балки, ригели или фермы. Заводская маркировка соответствует типоразмеру П 60.15, где 60 обозначает длину в дециметрах, 15 — ширину. Геометрия изделия рассчитана на стандартный шаг колонн промышленных каркасов.

Основная функция плиты — восприятие постоянных и временных нагрузок от оборудования, людей, перегородок и покрытия пола. Работа в пролете обеспечивается совместным действием ребер и полки, образующих тавровое сечение. Точность монтажа опорных зон определяет равномерность распределения нагрузки. Недостаточная глубина опирания или перекос плиты могут привести к концентрации напряжений и снижению несущей способности. Сопряжение плит между собой выполняется по боковым граням с последующим омоноличиванием швов. Анкеровка арматурных выпусков в опорных узлах обеспечивает жесткость диска перекрытия. При проектировании учитывают требования к защите бетона от воздействия среды, характерной для промышленных цехов.

Область применения и технические особенности

Монтаж плит ребристых П 60.15 выполняется на подготовленные опорные поверхности с выверкой по отметкам и осям. Опирание осуществляется по коротким сторонам на ригели, балки или стены. Плиты укладываются с зазором для последующего заполнения швов бетоном. Проектная глубина опирания уточняется по рабочей документации. Для временного закрепления используются монтажные петли, расположенные в ребрах. Строповка должна исключать повреждение торцевых зон и граней полки.

• Ребристая конструкция плиты воспринимает изгибающие нагрузки, работая как тавровая балка в пролете между опорами. Ребра обеспечивают жесткость при малой собственной массе элемента.
• Опирание выполняется на ригели, балки или несущие стены. Требуется проектная глубина опирания, указанная в рабочих чертежах. Несоблюдение глубины ведет к перераспределению усилий.
• Смежные плиты сопрягаются по боковым граням. После укладки швы заполняются бетоном или раствором по проекту. Омоноличивание обеспечивает совместную работу плит и жесткость диска перекрытия.
• Монтаж выполняется с помощью грузоподъемной техники. Строповка за монтажные петли должна быть симметричной. Запрещается строповка за ребра или полку, так как это может привести к повреждению.
• Торцевые зоны плит не должны подвергаться ударным нагрузкам при разгрузке и складировании. Повреждение торцов снижает зону анкеровки арматуры и может нарушить работу плиты в пролете.
• Плиты предназначены для эксплуатации в условиях отапливаемых и неотапливаемых промышленных зданий. Защитный слой бетона обеспечивает сохранность арматуры при нормальных и повышенных влажностных режимах.

Соблюдение проектных параметров опирания и монтажа гарантирует расчетную работу плиты в составе перекрытия. Недопустимо укладывать плиты на неподготовленное основание или с отклонением от проектных отметок.

Правила хранения и транспортировки изделия

Хранение плит ребристых П 60.15 осуществляется в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам (по концам плиты), строго одна над другой в штабеле. Высота штабеля определяется по схеме складирования с учетом массы изделия и прочности прокладок. Запрещается опирание плит на ребра или полку вне опорных зон. Монтажные петли должны быть защищены от повреждений.

Транспортировка плит производится в горизонтальном положении с фиксацией от продольного и поперечного смещения. Перевозка навалом не допускается. При погрузке и разгрузке исключаются ударные нагрузки, перекосы и опирание на слабые кромки. Плиты должны быть надежно закреплены в кузове транспортного средства. Строповка выполняется за все монтажные петли одновременно с равномерным натяжением строп.
