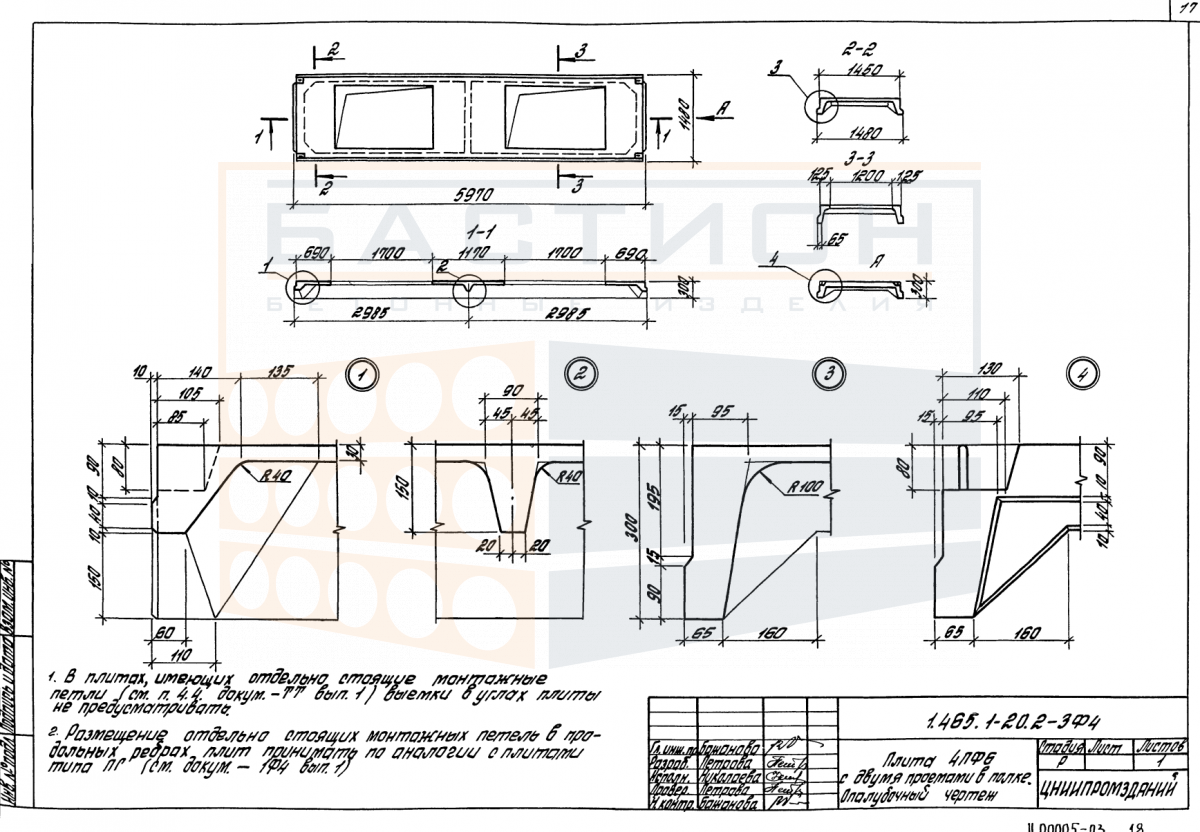

Плита ребристая 4 ПФ 6 с двумя проемами в полке, серия 1.465.1-20, выпуск 2

Плита ребристая 4 ПФ 6 с двумя проемами в полке — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Изделие относится к серии 1.465.1-20, выпуск 2, предназначенной для сборных железобетонных ребристых плит перекрытий. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок, а также плоскую полку с двумя технологическими проемами, которые предусмотрены для пропуска инженерных коммуникаций или вентиляционных каналов.

Применение плит данной серии позволяет создавать перекрытия с увеличенными пролетами при сокращении расхода материалов по сравнению со сплошными плитами. Проемы в полке требуют дополнительного контроля при проектировании, так как изменяют распределение усилий в элементе. Монтаж плиты выполняется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Несоблюдение условий опирания или неправильная ориентация ребер могут привести к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Плита рассчитана на работу в составе сборных перекрытий отапливаемых и неотапливаемых зданий с нормальными температурно-влажностными условиями. Опирание осуществляется по коротким сторонам, как правило, на продольные несущие конструкции. Перед монтажом необходимо выверить отметки опорных площадок и обеспечить их горизонтальность. Стыки между плитами заполняются бетоном по проектному решению после установки всех смежных элементов. Наличие проемов в полке требует дополнительного армирования краев отверстий в соответствии с рабочей документацией.

• Воспринимает нагрузку от перекрытия и передает ее на балки, ригели или стены, работая в пролете между опорами. Ребра обеспечивают пространственную жесткость и устойчивость формы.
• Проемы в полке предназначены для пропуска коммуникаций и не должны использоваться для других целей без проектного обоснования. При монтаже следует исключить повреждение кромок отверстий.
• Монтаж производится с помощью строповки за монтажные петли, которые расположены на ребрах. Запрещается строповка за края полки или арматурные выпуски.
• Требует проектной глубины опирания, которая уточняется по расчетной схеме. Недостаточное опирание снижает несущую способность и может вызвать разрушение опорной зоны.
• Перед установкой поверхность опорных конструкций очищается от загрязнений и при необходимости выравнивается цементно-песчаным раствором. Дефекты опорных площадок не допускаются.
• В уровне перекрытия плиты объединяются путем омоноличивания швов и анкеровки к несущим элементам. Это обеспечивает совместную работу конструкции и восприятие горизонтальных нагрузок.
• Типичная ошибка — установка плиты с перекосом в плане или по высоте, что приводит к неравномерному распределению нагрузки. Положение плиты контролируется по осям и отметкам.

Эксплуатация плиты допускается только при условии соблюдения проектных решений по опиранию и замоноличиванию стыков. Нарушение технологии монтажа или эксплуатация с повреждениями ребер и полки не допускается.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под каждое ребро в местах опирания укладываются деревянные прокладки, расположенные строго по одной вертикали во всех рядах штабеля. Выступающие монтажные петли и кромки полки защищаются от механических повреждений. Складирование производится по схеме, исключающей деформации изделия от собственного веса.

При транспортировке плиты устанавливаются на транспортное средство в проектном положении с фиксацией от смещения. Перевозка навалом или с опиранием на слабые кромки запрещается. Погрузка и разгрузка выполняются с использованием строп, рассчитанных на массу изделия, без рывков и ударов. Во время перевозки обеспечивается равномерное опирание по всей длине ребер.
