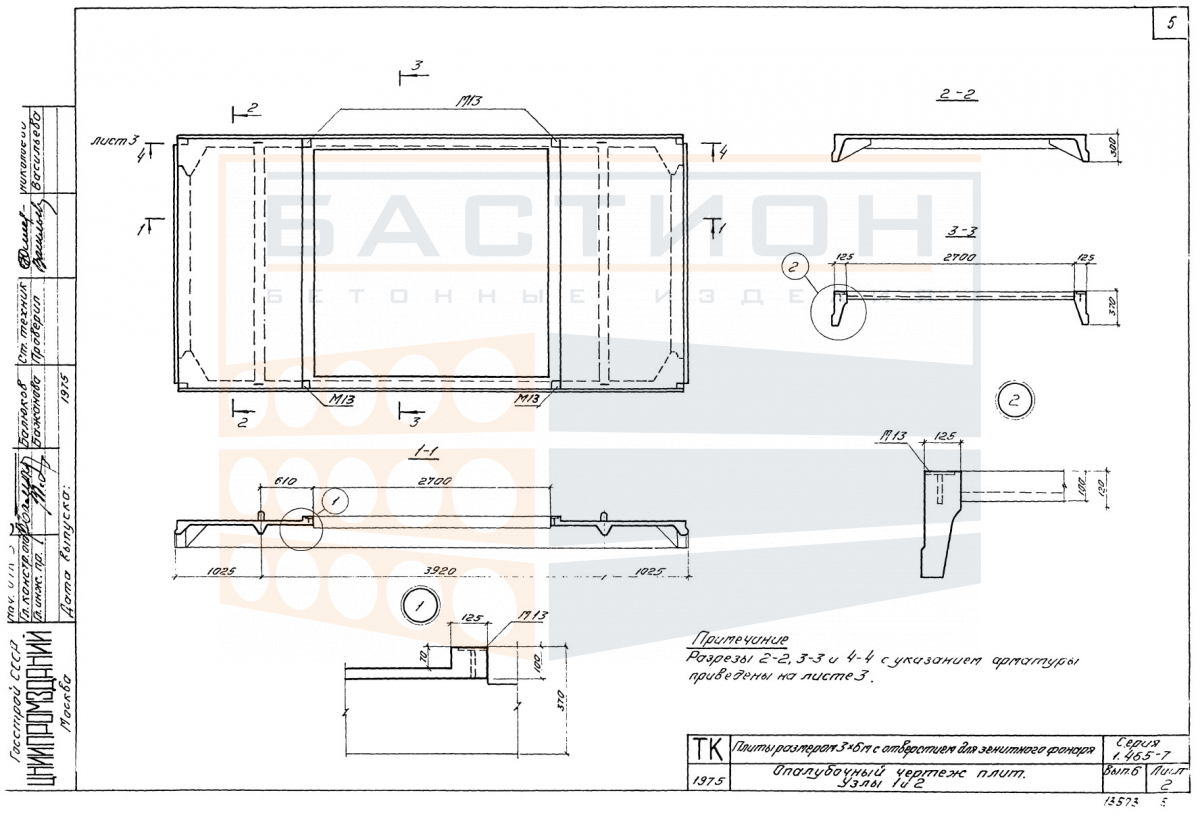

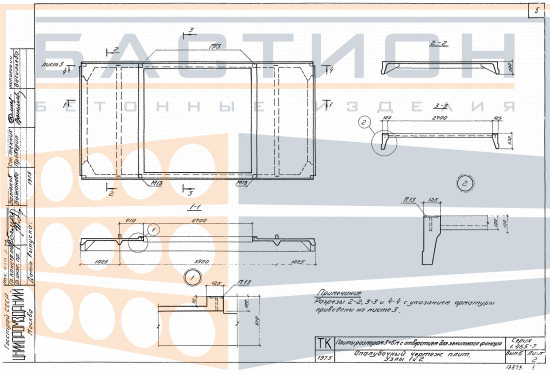

Плита ребристая с отверстием для зенитного фонаря П АIIIв (АIV, АV) - 1/2/3/4 Ф (К, КП), серия 1.465-7, выпуск 6

Плита ребристая с отверстием для зенитного фонаря — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства покрытия со светопрозрачными конструкциями. Изделие относится к серии 1.465-7, выпуск 6, и используется в составе сборных железобетонных перекрытий промышленных и общественных зданий. Наличие отверстия позволяет установить зенитный фонарь, обеспечивающий естественное освещение помещений через кровлю. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при относительно небольшой собственной массе. Материал — тяжелый бетон с внутренним стальным армированием, что гарантирует прочность и долговечность при эксплуатации в условиях перекрытий.

Плита применяется в покрытиях отапливаемых и неотапливаемых зданий, где требуется устройство световых проемов. Вертикальные нагрузки от собственного веса, снега, оборудования и обслуживающего персонала передаются через ребра на несущие конструкции — стены, балки или ригели. Отверстие под фонарь ослабляет сечение плиты, поэтому монтаж должен исключать перекосы и удары по кромкам отверстия. Недостаточная глубина опирания или повреждение торцевых зон могут привести к снижению несущей способности. Типичная ошибка — использование плиты без проектного омоноличивания швов, что нарушает совместную работу элементов перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в строгом соответствии с проектом, определяющим схему опирания и анкеровку. Укладка производится на выверенные опорные поверхности по осям и отметкам. Сопряжение с соседними плитами и фонарной конструкцией требует точного соблюдения зазоров и последующего заполнения швов бетоном или раствором.

• Плита опирается на несущие конструкции продольными ребрами; поперечные ребра распределяют нагрузку на рабочее сечение и повышают жесткость.
• Отверстие для зенитного фонаря расположено в центральной части; при строповке и разгрузке исключается воздействие на края отверстия.
• Монтаж ведется с использованием траверс, обеспечивающих равномерную нагрузку на монтажные петли; перекос при подъеме недопустим.
• Глубина опирания плиты задается проектом; при уменьшении глубины возможно разрушение опорной зоны из-за концентрации напряжений.
• После укладки выполняется анкеровка плиты с замоноличиванием стыков; это обеспечивает дисковую жесткость перекрытия и распределение горизонтальных нагрузок.
• Отверстие под фонарь требует дополнительного обрамления по проекту; самостоятельное изменение конфигурации отверстия запрещено.
• При монтаже смежных плит контролируется совпадение отметок и отсутствие ступенек; перепад высот в стыках снижает надежность покрытия.

Соблюдение проектных требований к опиранию, анкеровке и омоноличиванию гарантирует совместную работу плит в составе жесткого диска покрытия и предотвращает деформации от температурных и силовых воздействий.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку штабеля. Прокладки из древесины или другого упругого материала укладываются в местах опирания ребер, строго одна над другой по вертикали. Высота штабеля ограничивается условиями сохранности изделий и принимается по проекту складирования. Повреждение ребер, монтажных петель и кромок отверстия при складировании не допускается.

Транспортирование выполняется в горизонтальном положении с опиранием по всей длине ребер через прокладки. Плиты фиксируются в кузове от продольных и поперечных смещений. Перевозка навалом или с опиранием на слабые элементы конструкции запрещена. Погрузка и выгрузка ведутся с использованием строп за монтажные петли, без рывков и ударов. Перед подъемом проверяется целостность петель и отсутствие повреждений бетона.
