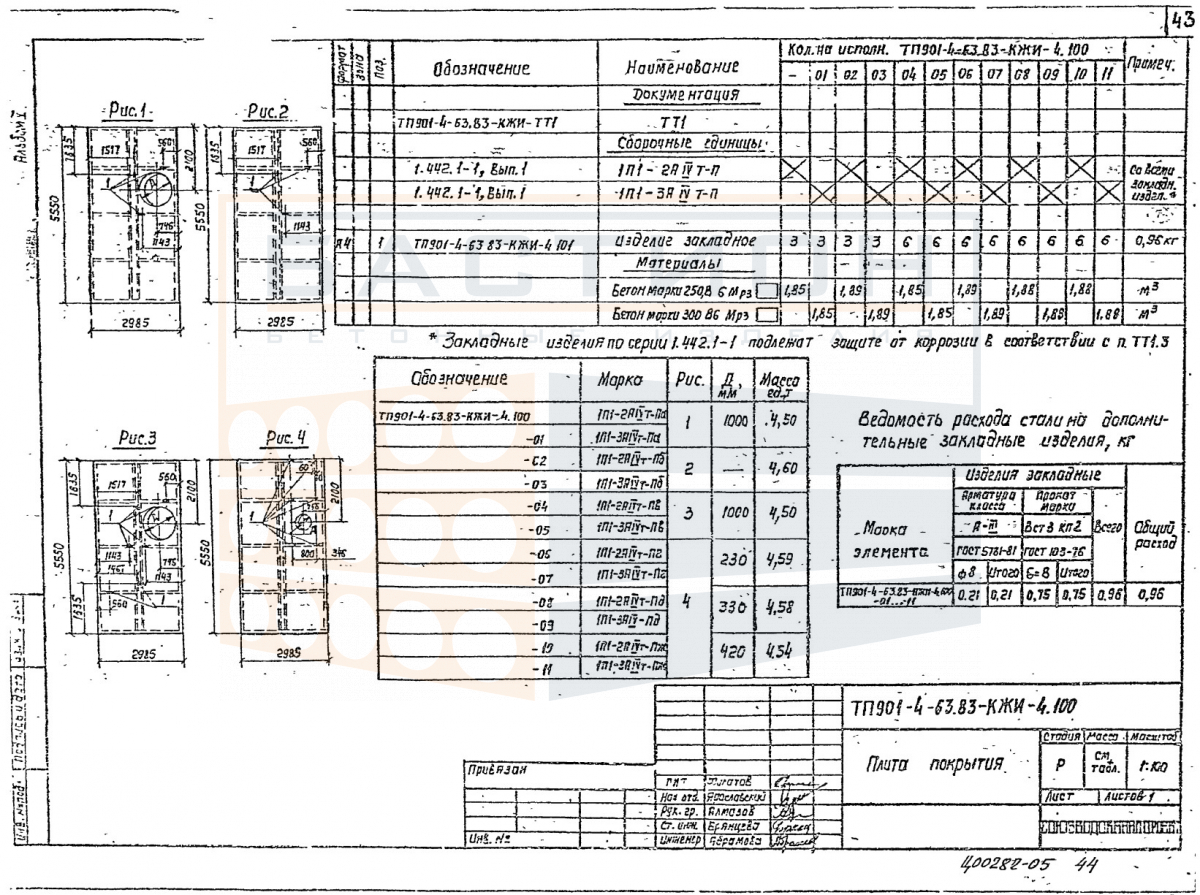

Плита покрытия ребристая 1П 1-2/3 АIVт п а/б/в/г/д/ж, ТП 901-4-63.83, альбом V

Плита покрытия ребристая 1П 1-2/3 АIVт п а/б/в/г/д/ж — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) в одноэтажных промышленных и гражданских сооружениях. Изделие относится к серии ТП 901-4-63.83, альбом V, и воспринимает нагрузки от кровельного пирога, снега, ветра и технологического оборудования, передавая их на несущие конструкции каркаса.

Применение плит данной серии характерно для зданий с шагом колонн 6 м и пролетами, соответствующими номинальной длине. Опирание осуществляется по коротким сторонам на верхние пояса стропильных балок или ферм. Монтаж выполняется в проектное положение с выверкой по осям и отметкам, после чего выполняется замоноличивание стыков между плитами. Повреждение ребер или торцов при монтаже не допускается, так как это снижает несущую способность конструкции.

Область применения и технические особенности

Плиты покрытия ребристые типа 1П по серии ТП 901-4-63.83, альбом V предназначены для устройства покрытий отапливаемых и неотапливаемых зданий. Опирание плит выполняется на несущие элементы каркаса. Сопряжение со смежными плитами осуществляется по продольным и поперечным граням с заполнением швов бетоном или раствором. Проектная глубина опирания и анкеровка определяются по рабочим чертежам серии. Каждая плита оснащена монтажными петлями для строповки и выверки положения.

• Работает в пролете между несущими опорами (стропильными балками, фермами, ригелями), передавая на них равномерно распределенную нагрузку от кровельного пирога, снега и эксплуатационного оборудования.
• Продольные и поперечные ребра жесткости воспринимают изгибающие моменты от вертикальных нагрузок и обеспечивают распределение усилий по всей площади плиты, работая в составе диска покрытия.
• Требует строгого соблюдения проектной глубины опирания, указанной в рабочих чертежах серии ТП 901-4-63.83; отклонение от нормы снижает несущую способность плиты и может привести к разрушению опорной зоны.
• Строповка плиты выполняется только за монтажные петли, расположенные в ребрах; повреждение петель или сколы ребер при захвате недопустимы, так как нарушают прочность элемента.
• Продольные и поперечные швы между смежными плитами заполняются бетоном или раствором марки по проекту для обеспечения жесткости диска покрытия и герметизации кровельного ковра.
• Пустоты и каналы, образованные ребрами и полкой плиты, не предназначены для прокладки инженерных коммуникаций; любые отверстия должны выполняться по проектному решению с усилением арматурой.
• Монтажное положение каждой плиты выверяется по проектным отметкам и осям; перекос относительно опорных поверхностей не допускается, так как вызывает неравномерное распределение нагрузки.

Корректный монтаж плит с соблюдением проектных параметров опирания и анкеровки обеспечивает надежность покрытия и распределение усилий на несущий каркас здания. Все монтажные работы выполняются с применением грузоподъемного оборудования соответствующей грузоподъемности.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Под опорные зоны (места размещения ребер) укладываются деревянные прокладки, расположенные строго по вертикали друг над другом. Штабель формируется из плит одного типоразмера; высота штабеля ограничивается условиями сохранности нижних изделий. Монтажные петли и кромки ребер защищаются от повреждений при складировании.

Транспортирование плит выполняется на специализированных панелевозах с фиксацией от продольных и поперечных смещений. Плиты укладываются в машине в горизонтальное положение на ложементы, соответствующие опорным зонам. Перевозка навалом или с повреждением ребер и монтажных петель не допускается. Погрузка и выгрузка производятся с использованием грузозахватных приспособлений за монтажные петли. Масса плиты (4500 кг) учитывается при подборе подъемного оборудования.
