Плита сплошная П36.15.16-8

Плита сплошная П36.15.16-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к номенклатуре сплошных плит, предназначенных для восприятия равномерно распределённых и сосредоточенных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Сплошное сечение обеспечивает равномерное распределение напряжений по ширине элемента и исключает концентрацию усилий, характерную для пустотных аналогов.

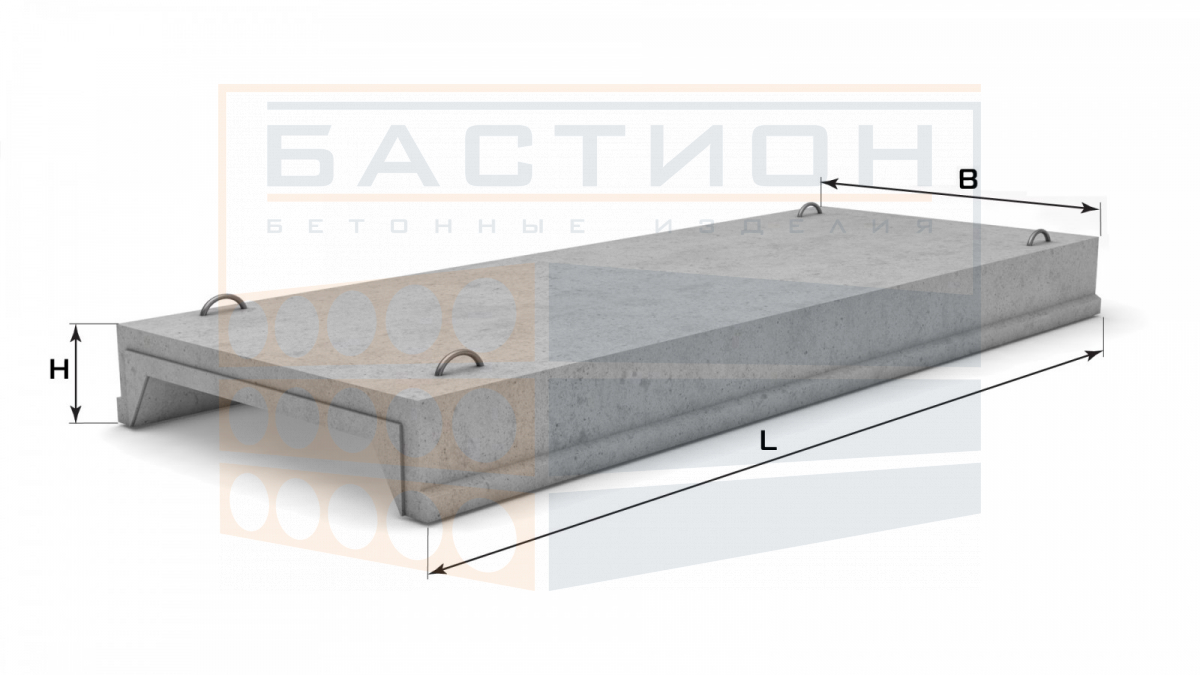

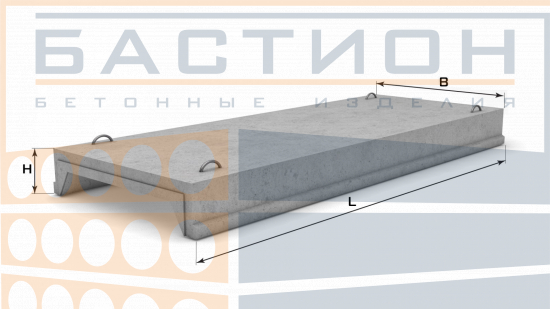

Плита П36.15.16-8 применяется в гражданском и промышленном строительстве при пролётах до 3,6 м. Геометрические параметры — длина 3590 мм, ширина 1490 мм, высота 160 мм — позволяют использовать изделие в качестве рядового элемента перекрытия с опиранием по двум сторонам. Масса 2130 кг требует применения грузоподъёмного оборудования соответствующей мощности. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос плиты, могут привести к неравномерной осадке, трещинам в приопорных зонах и снижению несущей способности перекрытия в целом.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности стен или балок с обеспечением проектной глубины опирания. Фиксация положения производится посредством выверки по осям и отметкам. Сопряжение смежных плит осуществляется через швы, заполняемые бетонной смесью по проектному решению, что обеспечивает совместную работу элементов в составе диска перекрытия.

• Плита рассчитана на опирание по двум коротким сторонам; опирание по контуру или трём сторонам допускается только при наличии соответствующего проектного обоснования.
• Торцевые зоны плиты являются наиболее напряжёнными при изгибе — повреждение торцов при строповке, разгрузке или монтаже не допускается.
• Монтажные петли расположены в теле плиты и предназначены для строповки только в проектном положении; подъём за нештатные элементы запрещён.
• Швы между плитами омоноличиваются по проекту; при устройстве перекрытия с жёстким диском требуется анкеровка плит между собой и с опорными конструкциями.
• Плита не предназначена для прокладки инженерных коммуникаций в теле бетона без предварительного согласования с проектной организацией — устройство отверстий и штраб ослабляет сечение.
• Изделие относится к номенклатуре ГОСТ 26434-2015, регламентирующего основные параметры и типоразмеры плит перекрытия для жилых и общественных зданий.

Требования к монтажу, указанные в рабочей документации, должны неукоснительно соблюдаться: отклонение плиты от проектного положения по горизонтали и вертикали не должно превышать значений, установленных СП 70.13330. Несоблюдение этих параметров ведёт к перераспределению нагрузок и возможной потере устойчивости.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твёрдом основании, исключающем неравномерную осадку грунта. Между рядами изделий укладываются прокладки из дерева или других эластичных материалов строго в местах расположения опорных зон, с совпадением прокладок по вертикали. Высота штабеля определяется расчётом с учётом массы и прочности нижних плит, а также требований безопасности.

Транспортировка плит производится в положении, соответствующем проектному, с надёжной фиксацией от смещения и опрокидывания. Плиты укладываются на транспортное средство на ложементы, исключающие концентрацию напряжений в торцевых участках. Запрещается перевозка навалом, сбрасывание при разгрузке, а также перемещение волоком. Строповка осуществляется за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий.
