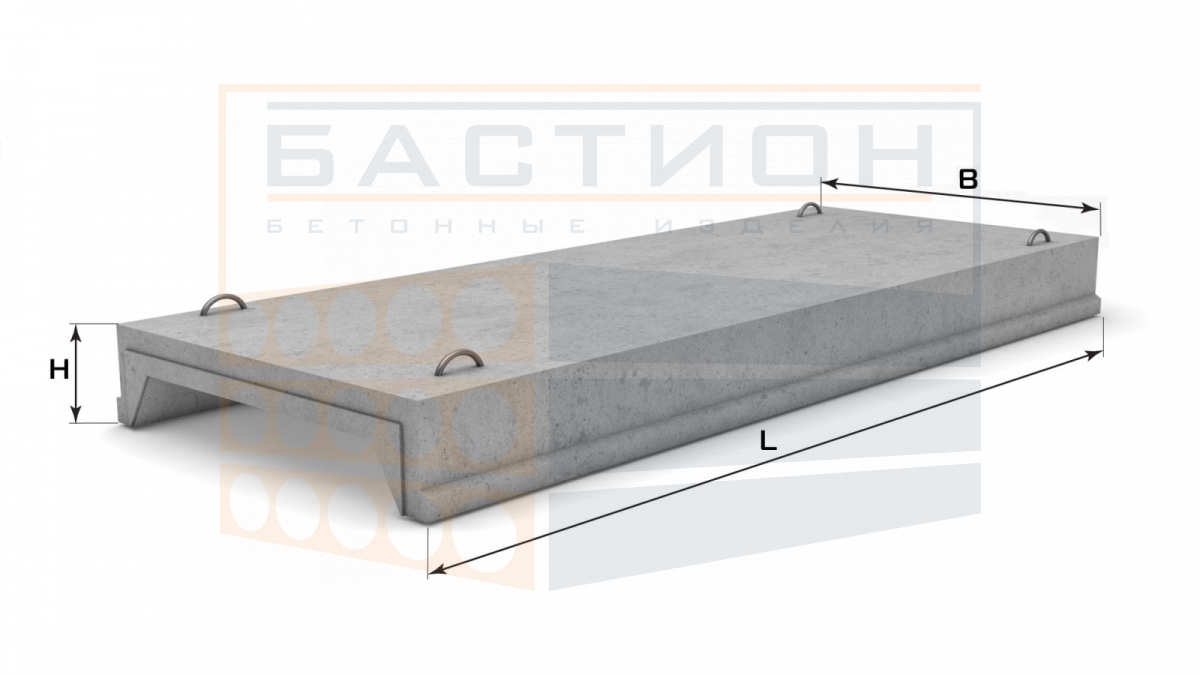

Плита сплошная П33.12.16-8

Плита перекрытия сплошная П33.12.16-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Конструкция из тяжелого бетона с внутренним стальным армированием обеспечивает равномерное восприятие нагрузок от собственного веса, перегородок, оборудования и временных воздействий. В составе сборного перекрытия плита передает усилия на несущие стены, балки или ригели, обеспечивая жесткость и устойчивость горизонтальной диафрагмы здания.

Изделие типоразмера П33.12.16-8 относится к рядным сплошным плитам, используемых в перекрытиях жилых, общественных и производственных зданий. Работа элемента в пролете требует проектного опирания по двум сторонам или по контуру, что определяется расчетной схемой. Недостаточная глубина опирания или перекос при монтаже приводят к перераспределению усилий и возможному образованию трещин. Учет фактических размеров и веса необходим при подборе грузоподъемности крана и схемы строповки.

Область применения и технические особенности

Монтаж плиты выполняется на выверенные опорные поверхности с обязательным контролем отметок и осей. Швы между плитами заполняются цементно-песчаным раствором или омоноличиваются по проекту. Торцевые зоны плиты не должны повреждаться при строповке — это зоны передачи усилий сдвига. Пустоты или внутренние каналы (при наличии) не используются для прокладки инженерных сетей, если это не предусмотрено рабочими чертежами.

• Плита перекрытия работает в составе сборного перекрытия, воспринимая вертикальные нагрузки и передавая их на несущие конструкции через опорные зоны. Опирание плиты должно соответствовать проектной схеме — по двум сторонам или по контуру, с соблюдением минимальной глубины опирания, заданной рабочими чертежами.
• Монтажное положение плиты выверяется по отметкам и осям; отклонение от горизонтали не должно превышать допусков, установленных нормативной документацией. Смежные плиты стыкуются по боковым граням с заполнением швов раствором или бетоном для обеспечения совместной работы элементов перекрытия.
• Типовая ошибка при монтаже — установка плиты на неподготовленное основание с местными неровностями, что вызывает точечную нагрузку и образование трещин в нижней зоне. При подъеме и перемещении плиты строповка производится за монтажные петли; не допускается подъем с использованием случайных точек или поврежденных петель.
• Хранение плит на складской площадке осуществляется в горизонтальном положении на ровном основании с прокладками в опорных зонах. Совпадение прокладок по вертикали предотвращает изгиб и сколы. Высота штабеля и размеры прокладок определяются по схеме складирования с учетом массы и геометрии изделий.
• Транспортировка плит производится в кузове специализированного транспорта с фиксацией от смещения и опрокидывания. Запрещается перевозка навалом, перегрузка штабеля выше допустимой высоты, а также ударные воздействия, способные вызвать сколы бетона или образование трещин.

Соблюдение проектных параметров опирания и качества монтажных швов гарантирует равномерное распределение нагрузок по телу плиты. Повреждения опорных зон или нарушение технологии строповки снижают эксплуатационную надежность перекрытия.

Правила хранения и транспортировки изделия

Складирование плит перекрытия производится на выровненной площадке с твердым покрытием, исключающей неравномерную осадку. Изделия укладываются в горизонтальное положение штабелями высотой не более установленной нормами; между рядами размещаются инвентарные прокладки, расположенные строго по вертикали в местах опорных зон. Прокладки имеют ширину, достаточную для распределения веса, и защищают кромки плит от повреждения.

Транспортировка осуществляется в кузове специализированного транспорта с фиксацией изделий от смещения и опрокидывания. Запрещается перевозка плит навалом, перегрузка штабеля выше допустимой высоты, а также любые ударные воздействия, способные вызвать сколы бетона или образование трещин. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и раскачивание груза.
