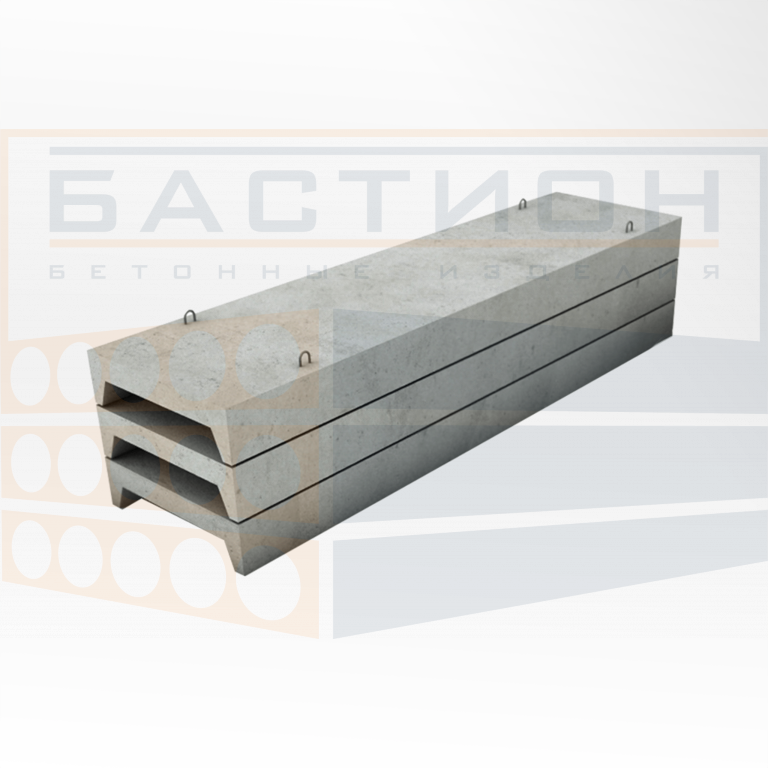

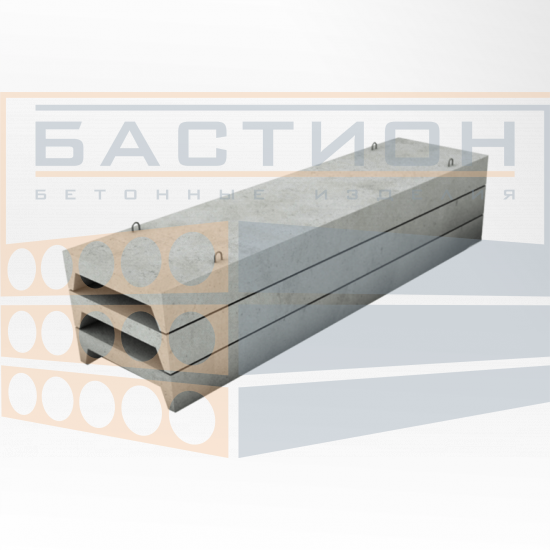

Плита перекрытия П4-1 (П4-2, П4-3, П4-4)

Плита перекрытия П4-1 (П4-2, П4-3, П4-4) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ГОСТ 9561-2016, которая охватывает типовые решения для сборных железобетонных перекрытий. Конструкция плиты рассчитана на восприятие вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Применение плит перекрытия данной марки обосновано в зданиях с повышенными требованиями к жесткости и несущей способности перекрытий. Характеристики изделия, включая габариты и массу, определяют условия монтажа и выбор грузоподъемного оборудования. Ошибки при подборе опорных узлов или нарушение проектной схемы опирания могут привести к неравномерному распределению нагрузок и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты П4-1 выполняется в проектное положение с опиранием на подготовленные опорные поверхности стен или ригелей. Точное соблюдение глубины опирания и горизонтальности установки обеспечивает равномерную работу элемента в пролете. Сопряжение плит между собой и с несущими конструкциями выполняется через швы с последующим омоноличиванием по проектному решению.

• Изделие работает в пролете между несущими опорами, передавая нагрузку через опорные зоны на стены, балки или ригели.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как это влияет на работу арматуры в зоне анкеровки.
• Швы между смежными плитами заполняются бетоном по проекту, что обеспечивает совместную работу элементов перекрытия.
• Монтажное положение проверяется по разбивочным осям и отметкам, горизонтальность контролируется нивелиром.
• Опирание плиты выполняется на слой цементно-песчаного раствора для выравнивания и плотного прилегания.
• Анкеровка плиты к несущим конструкциям выполняется в соответствии с рабочей документацией серии.

Требования к опиранию и анкеровке уточняются по альбому типовых решений серии ГОСТ 9561-2016. При монтаже необходимо исключить перекосы и повреждения монтажных петель.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. В качестве прокладок используются деревянные брусья, устанавливаемые в опорных зонах. Прокладки смежных рядов располагаются строго по одной вертикали для исключения изгибающих нагрузок. Высота штабеля назначается исходя из условий безопасности и массы изделий.

Транспортировка плит осуществляется в положении, соответствующем проектному, с надежной фиксацией от смещения. Перевозка навалом не допускается. При погрузке и разгрузке исключаются ударные воздействия на торцы и ребра изделия. Строповка производится за монтажные петли или в специально предусмотренные отверстия.
