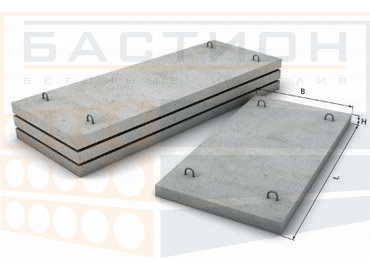

Панель перекрытия П30.15.16-8Т

Панель перекрытия П30.15.16-8Т — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.243.1, предназначенной для сборных перекрытий гражданских и промышленных зданий.

В составе перекрытия панель воспринимает нагрузки от пола, перегородок, оборудования и временные эксплуатационные воздействия, передавая усилия на несущие стены, балки или ригели. Недостаточная глубина опирания или нарушение проектного положения могут привести к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж панели выполняется в проектное положение с опиранием по двум сторонам на несущие конструкции. Установка производится на выровненное основание с точной фиксацией по осям. Сопряжение с соседними элементами осуществляется через швы, которые омоноличиваются после монтажа для обеспечения совместной работы перекрытия.

• Панель работает в пролете между опорами, воспринимая изгибающие нагрузки от постоянных и временных воздействий.
• Торцевые зоны изделия являются опорными участками, их повреждение при строповке или разгрузке не допускается.
• Опирание выполняется на несущие стены, балки или ригели с проектной глубиной, определяемой рабочими чертежами.
• Монтажное положение контролируется по отметкам и осям, смещение от проектного положения не допускается.
• Швы между смежными панелями заполняются бетоном или раствором по проекту, обеспечивая передачу усилий и жесткость диска перекрытия.
• При монтаже необходимо исключить перекос панелей и неравномерное опирание, так как это приводит к концентрации напряжений и возможному разрушению опорных зон.

После завершения монтажа и омоноличивания стыков перекрытие приобретает проектную жесткость и способность к распределению нагрузок. Контроль качества установки и состояния опорных узлов обязателен на всех этапах.

Правила хранения и транспортировки изделия

Панели складируют в горизонтальном положении на ровном, твердом основании. Прокладки размещают в местах, соответствующих проектным опорам — в торцевых зонах. При штабелировании прокладки смежных рядов располагают строго по вертикали, исключая изгиб нижележащей панели.

Транспортировка выполняется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Погрузка и разгрузка производятся за монтажные петли с применением траверс, исключающих перекос. Ударные нагрузки и сбрасывание не допускаются. Сохранность опорных зон и монтажных петель контролируется до и после доставки.
